第1部 基本篇 第4章 生产程序制作 4-80 2) 球形元件类(BGA、FBGA) 表 4-3-7-1-3 设置范围(球形元件) 设置范围 元件种类 引脚间距mm (球间距) 引脚长度mm (球直径) 引脚数(个) (球数) BGA 0.35-3.0 0.4-1.0 4-51 FBGA 0.25-3.0 0.1-0.63 4-51 (注 1) 54mm 标准 VCS 的引脚(球)间距为 0.4～2.54mm (引脚), 1.0～3.0…
第 1 部 基本編 第 4 章 生産プログラムの作成
4-3-7-1-2 設定範囲
1)リード部品類

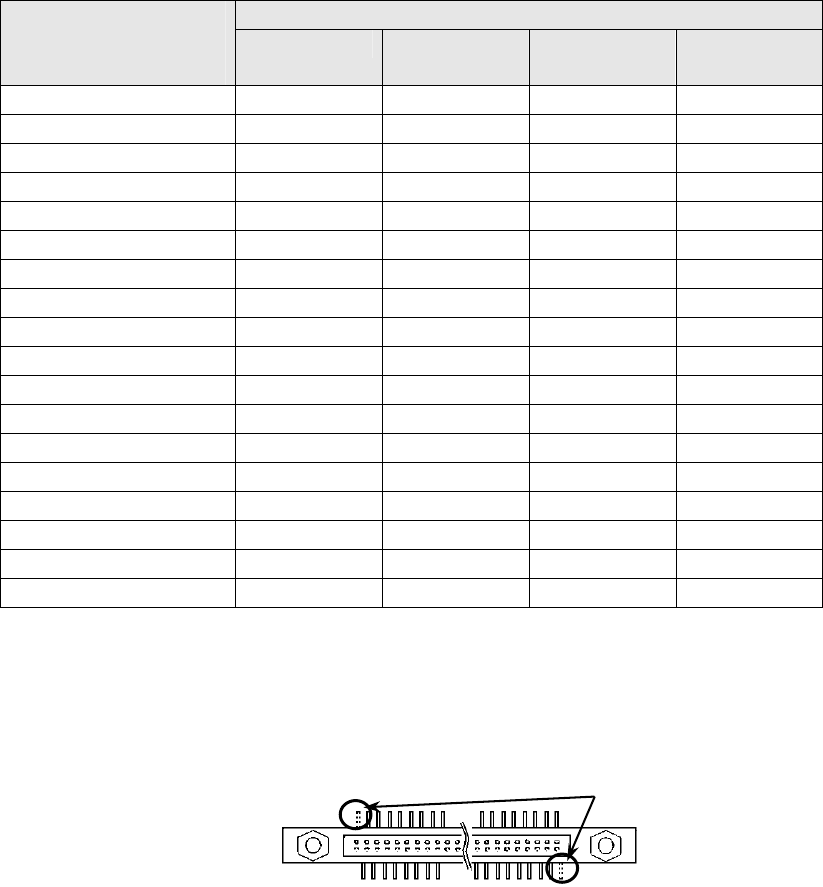

表 4-3-7-1-2 設定範囲（リード部品）
設定範囲
部品種
リードピッチ mm リード長 mm リード幅 mm リード数（個）
アルミ電解コンデンサ ――― 0.14-15 0.12-1.5 ―――
SOP 0.2-2.54 0.14-3.0 ――― 7-128
HSOP 0.2-2.54 0.14-3.0 ――― 7-128
SOJ 0.3-2.54 0.14-3.0 ――― 7-128
QFP 0.2-2.54 0.14-3.0 ――― 7-128
GaAsFET ――― 0.14-15.0 0.12-1.5 ―――
PLCC（ＱＦＪ） 0.3-2.54 0.14-3.0 ――― 7-128
PQFP（BQFP） 0.2-2.54 0.14-3.0 ――― 7-128
TSOP 0.2-2.54 0.14-3.0 ――― 7-128
TSOP2 0.2-2.54 0.14-3.0 ――― 7-128
QFN 0.2-5.0 0.2-3.0 0.12-3.0 1-128
一方向リードコネクタ 0.2-2.54 0.14-3.0 ――― 2-128
二方向リードコネクタ 0.2-2.54 0.14-3.0 ――― 2-128
Z リードコネクタ 0.2-2.54 0.14-3.0 ――― 2-128
拡張リードコネクタ 0.2-2.54 0.14-3.0 0.12-2.2 2-128
J リードソケット 0.3-2.54 0.14-3.0 ――― 7-128
ガルウイングソケット 0.3-2.54 0.14-3.0 ――― 7-128
バンパ付きソケット 0.3-2.54 0.14-3.0 ――― 7-128
（注 1）0.4mm 未満のリードピッチはオプションＶＣＳが必要です。また 0.4mm 未満の時の最大外形
寸法は□24mm になります。
（注 2）Z リードコネクタは、下辺リードが右側に半ピッチシフト（トップビュー）している事が前提となります。
もし、上辺リードが右辺にシフトしている場合は、上辺左側と下辺右側にリード欠落を
各々１本指定してください。
欠落リード
（注 3） コネクタは最少リード本数の設定が 2 本から可能ですが、4 本未満のリード本数では精度が保障出
来ません。
2 分割での認識の場合は最少リード数 14、3 分割での認識の場合は最少リード数 21 となります。
（注 4 分割認識について）
・コネクタの分割認識は標準ＶＣＳのみの対応です。
・アルミ電解コンデンサ、GaAsFET 、PLCC（GFJ）、SOJ、ＨＳＯＰ、Ｊリードソケット、ガルウイングソケット、
バンパ付きソケット、ＱＦＮ、拡張リードコネクタは分割認識できません。
（注5 適用範囲）
・標準ＶＣＳ、オプションＶＣＳの適用範囲は「納入仕様書」を参照願います。
（注 6 QFN のﾘｰﾄﾞ数について）
4辺中の少なくとも1辺に2本以上、他の3辺に1本以上のリードがあることを条件とします。
4-79
第1部 基本篇 第4章 生产程序制作
4-80
2) 球形元件类(BGA、FBGA)
表 4-3-7-1-3 设置范围(球形元件)
设置范围
元件种类
引脚间距mm
(球间距)
引脚长度mm
(球直径)
引脚数(个)
(球数)
BGA 0.35-3.0 0.4-1.0 4-51
FBGA 0.25-3.0 0.1-0.63 4-51
(注 1) 54mm 标准 VCS 的引脚(球)间距为 0.4～2.54mm(引脚), 1.0～3.0mm(球)，27mm 高分辨率选
购件 VCS 的引脚为 0.2～2.54mm(引脚), 0.25～2.0mm(球)。
(注 2) 54mm 标准 VCS 的引脚长(球径)度为 0.4～1.0mm，27mm 高分辨率选购件 VCS 的引脚长度为
0.1～0.63mm。
(注 3) 交错配置型 BGA(请参见 4-3-7-3-10 章)的最大值限定为 25。
(注 4) 陶瓷检查精度不在保证范围内。
(注 5) 焊锡球与焊锡球安装基板部分的对比度不明显时、与焊锡球直径相同的图案被连线，导致
球独立而无法识别时、在焊锡球安装基板部分上存在与焊锡球直径类似的穿孔时，不在该
范围内。
(注 6) 标准 VCS、选购件 VCS 的适用范围请参见“产品规格书”。
3) 外形识别元件类
表 4-3-7-1-4 设置范围(外形识别元件)
元件尺寸
照明
最小值 最大值
标准 VCS □50mm
1 反射照明
可选 VCS
□3mm
□24mm
2 透射照明 □3mm □50mm
(注 1) 仅标准 VCS 可进行外形识别中的分割识别。
(注 2) 透射照明中的识别，在吸取元件边缘 1.3mm 以内进行吸取时，由于吸嘴的阴影，有时不能
进行稳定的识别。
第1部 基本篇 第4章 生产程序制作
4-81
4-3-7-2 图像数据画面显示
显示图像数据后，先打开一览表画面。从一览表画面可看到图像数据的一览，还可进行编辑。

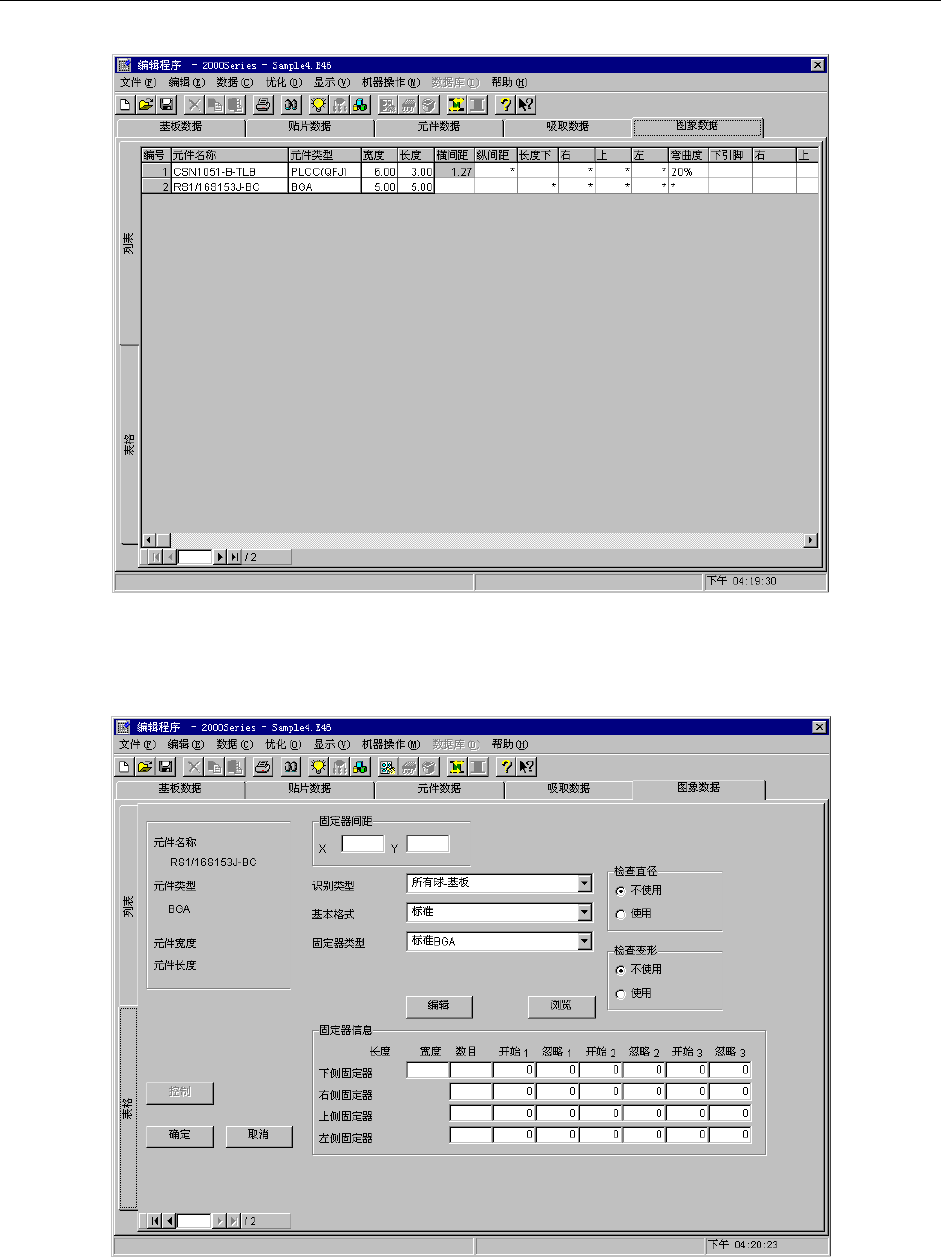

图 4-3-7-2-1 图像画面(一览表)
双击元件名或单击画面左侧的“表格”标签，则打开下面的表格画面。
表格画面因元件种类而异。
图 4-3-7-2-2 图像画面(表格)
