第1部 基本篇 第4章 生产程序制作 4-84 4-3-7-3-6 弯曲 为了检查引脚水平方向的弯曲，设置检测水平 值。该值是相对于引脚间距的引脚弯曲率。通 常请设置为20%～30%。 若缩小判定值，检查将变得严格。 另外，用可选的共面性功能来检查引脚的垂直方向(引脚悬浮检查)。 ΔＬ Ｌ 引脚弯曲检测水平
第1部 基本篇 第4章 生产程序制作
4-83
4-3-7-3-3 引脚的长度 下、右、上、左
输入引脚的长度。有下、右、上、左的输入位置，根据元件种类决定需要的输入位置。对于Q
FP，由于4个方向长度相同，只需输入1处(长度下)。(显示*标记的项目不需要输入。)
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模板内侧(元件底部) 都有引脚，因
此可输入比从上面看的长度稍大些的值。
4-3-7-3-4 宽度
输入引脚宽度或球的直径。
4-3-7-3-5 下、右、上、左
输入各个方向的引脚数或球数。
即使为缺球的BGA，也请输入假定无欠缺状态时的数目。
关于球欠缺部位，在下一页“4-3-7-3-7 欠缺开始/欠缺数”画面中输入。
当为如下图的BGA时、下、右、上、左都输入“7”。
图像数据中的“下、右、上、左以
本装置中所定义的 0 度的贴片方
向为基准来表示。”
仰视图
引脚长度
引脚长度
第1部 基本篇 第4章 生产程序制作
4-84
4-3-7-3-6 弯曲
为了检查引脚水平方向的弯曲，设置检测水平值。该值是相对于引脚间距的引脚弯曲率。通
常请设置为20%～30%。
若缩小判定值，检查将变得严格。
另外，用可选的共面性功能来检查引脚的垂直方向(引脚悬浮检查)。

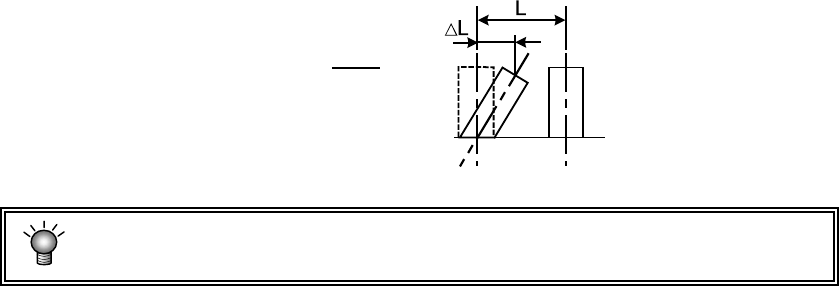

ΔＬ
Ｌ
引脚弯曲检测水平
第1部 基本篇 第4章 生产程序制作
4-85
4-3-7-3-7 欠缺开始/欠缺数
引脚或球有欠缺时，输入其信息。
欠缺信息可分别在4个方向上设置，1个方向最大可设置3处，
各个面上计算引脚的方向如下图所示。
例) 下图的QFP和BGA欠缺信息按如下方式输入。
● QFP
⇒⇒ 在下底面的引脚欠缺信息中输入“1/1
、8/2、15/3”。
1 针开始 1 根 8 针开始 2 根 15 针开始 3 根
● BGA
⇒⇒ 下底面引脚：“1/1、7/1、0/0”;右面引脚：“1/1、7/1、0/0”
上底面引脚：“1/1、0/0、0/0”;左面引脚：“7/1、0/0、0/0”
俯视图
下
左
右
上
仰视图
左图是将贴片角度＝0 度的元件姿势
左
右反转，改变了俯视图和仰视图的图。
图中为“右
”的边，在实际贴片中相当
于“左”，该输入部分，如左图所示输
入为“右球”的欠缺。
上
下
左
右
