第1部 基本篇 第4章 生产程序制作
4-89
4-3-7-3-9 基本样式

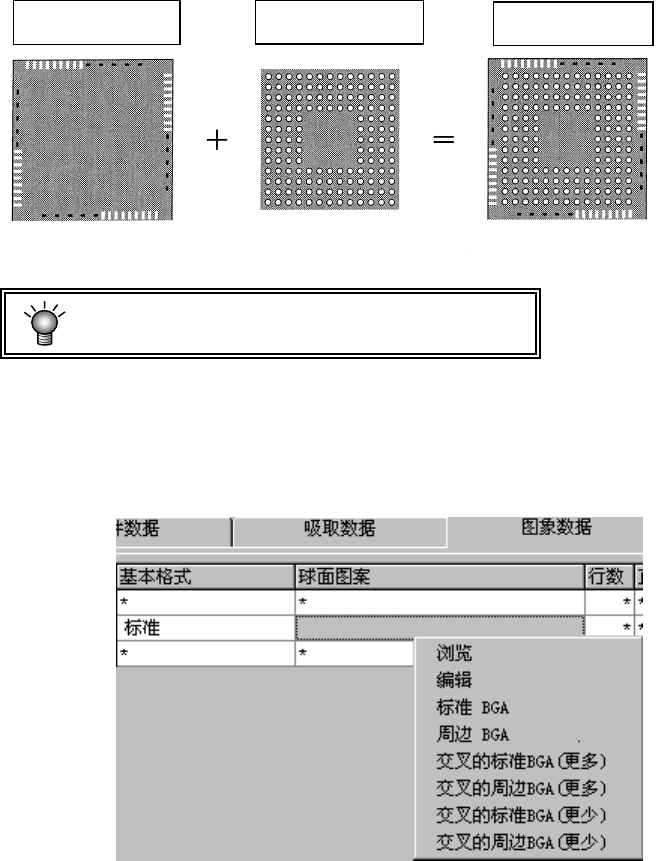

当球周围有发光部分的元件时，通过将其发光部分作为数据登录，在图像定心时，忽略球周
围的发光部分(基本样式)。
因此，“基本样式”＋“球形图案”的组合为识别图案。
定心仅在球面等“图案”上进行。
1) 基本格式(当为 BGA、FBGA 时)
基本样式仅在“识别种类”为“所有球”或“无球”时才能设置。
请右击或按“F2”键，从显示的一览表中选择。
图 4.3.7.3.9.1 基本样式 选择项目
基本样式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
第1部 基本篇 第4章 生产程序制作
4-90

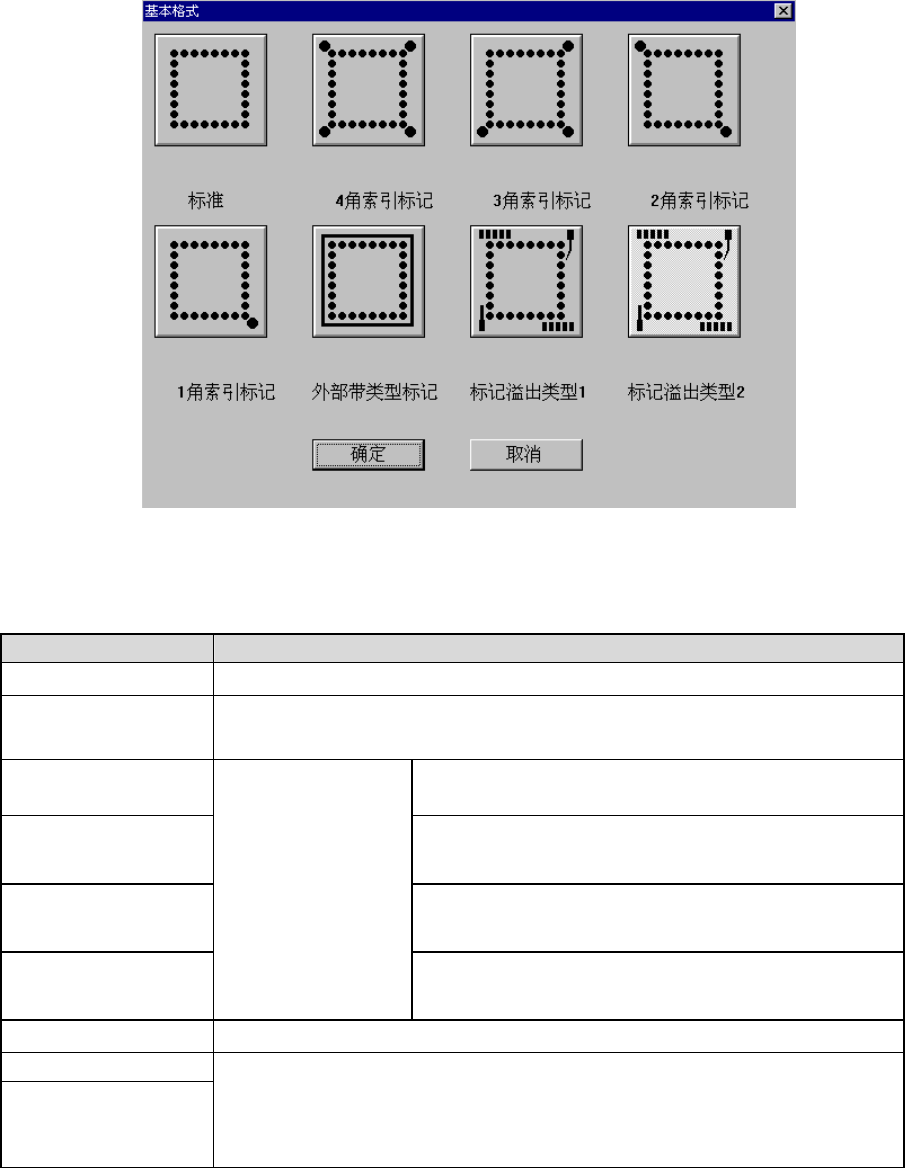

选择“参照”时则显示如下画面。请选择相应的基本样式，并按下“确定”。
图 4.3.7.3.9.2
图 4.3.7.3.9.1 基本样式 一览表
基本样式选择项目一览 内容
参照 显示从标准到标记散布的样品图，也可以从对话框中选择。
标准
包装外围只存在球的类型。
原有的 BGA 的小间距、小球板。在格子上的索引球也可。
索引标记
4角
索引球的配置为格子外的 4 角图。
索引标记
3角
索引球的配置为格子外的 3 角图。(左上方没有索引
球的状态为 0 度)
索引标记
2角
索引球的配置为格子外的 2 角图。(左上方与右下方
没有索引球的状态为 0 度)
索引标记
1角
封装外围只有球与
索引球，索引球在格
子外的型号。
索引球的配置为格子外的 1 角图。(右下方没有索引
球的状态为 0 度)
外围带状标记
接近于球浓度的物体在包装外围呈带状存在的类型。
标记散布 1
标记散布 2
包装外围散布有球以外的物体的类型。
标记散布 1 与标记散布 2 的使用方法基本相同。通常选择标记散布 1。但
是与用于识别(定心)的球具有相同直径的细长基本样式存在时，请选择标
记散布 2。
第1部 基本篇 第4章 生产程序制作
4-91

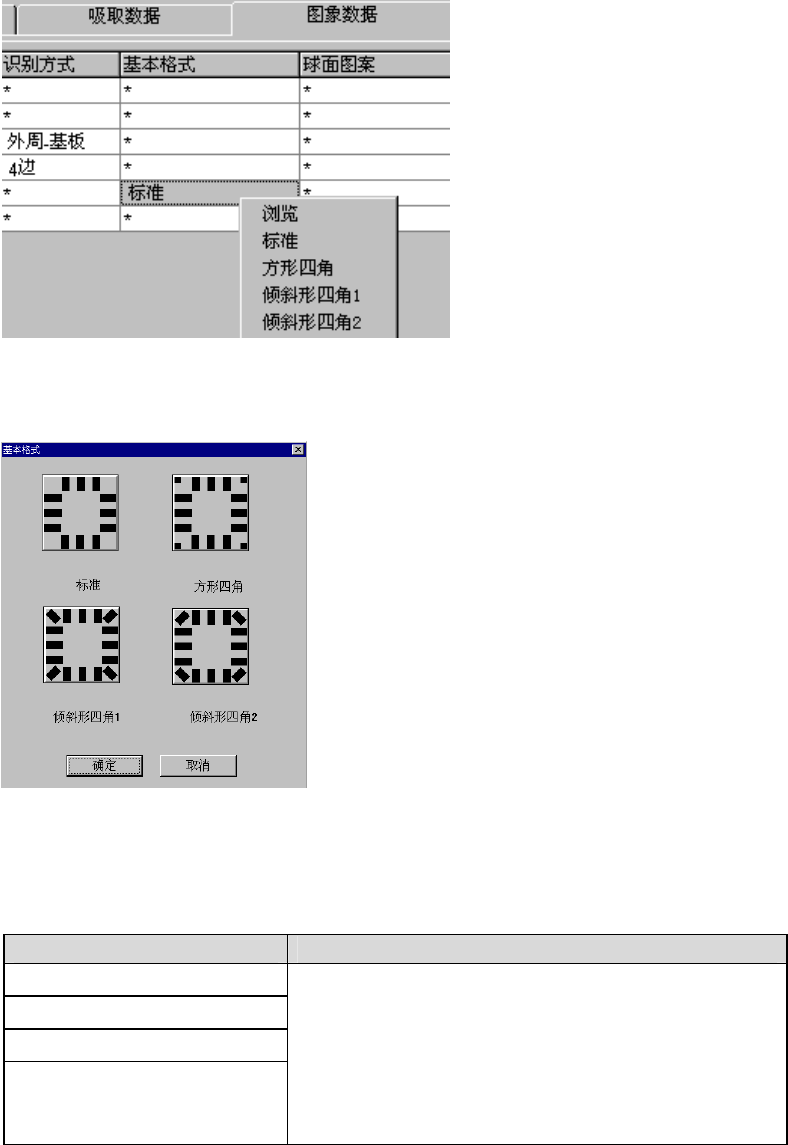

2) 基本样式(QFN)
设置QFN的基本样式。
请右击或按“F2”键，从显示的一览表中选择。
如果选择“参照”，可从下图中选择。
表 4.3.7.3.9.2 基本样式(QFN)
弹出式菜单/下拉式列表 基本样式
标准型
4 角有方形 Land
4 角有倾斜的 Land1
4 角有倾斜的 Land2
请选择元件 Land 形状一致的图(或接近的图)。4角的
Land 部分作为“元件引脚图案”不能识别。
“标准”的 4 角没有 Land。
选择“其他型号”，则根据 4 角的 Land 形状，元件识
别被控制。
图 4.3.7.3.9.3
图 4.3.7.3.9.4
