第1部 基本篇 第4章 生产程序制作
4-107
4-3-8 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。

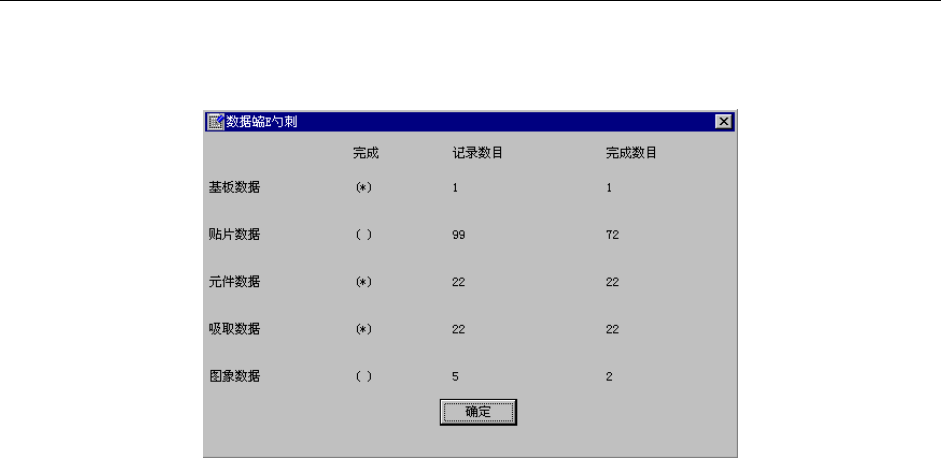

从菜单栏中单击“数据”/“数据完成状态”，显示如下画面。
图 4.3.8.1 数据完成状态
如果行的总数和完成的行数一致，则表示数据已完成，在完成的“( )”中显示“*”。另外,
“吸取数据”及行的总数为0的项目，即使不显示“*”，也被看作完成。
当有未完成的项目时，请完成该项目。
第1部 基本篇 第4章 生产程序制作
4-108
4-3-9 数据一致性检查
检查已制作的程序和机器设置中的设定内容是否矛盾，并检查程序本身是否矛盾。
一致性检查结束后，及可进行优化。当检查结果显示有错误发生时，则显示错误内容。此时，
请参考显示内容，修改程序或“机器设置”。
1) 执行一致性检查
从菜单栏中选择“数据(D)”/“数据一致性检查(L)”，执行一致性检查。
2) 检查的结果报告
进行一致性检查后，显示如下信息。
① 正常结束时
② 检测出错误时
在此，按下“确定”按钮,显示是否显示错误内容的确认画面。
选择“确定”则显示错误内容。
3) 错误信息内容
数据种类 数据内的制作No 错误内容
由于是 HLC 中的显示内容，
在 KE-2050R、2055R、2060R 中未使用。
用元件数据的第 1 个元件指定的
VCS(因主体上未安装或在机器设
置中设置为未使用等原因)不能
使用。
图
4.3.9-1
图
4.3.9-2
图
4.3.9-3
图
4.3.9-4
第1部 基本篇 第4章 生产程序制作
4-109
4-4 优化
优化是指对用程序编辑制作的生产程序进行：
①送料器设计的优化。
②吸取贴片顺序的优化。
4-4-1 优化条件的设定
影响优化的原因有多种。
这些原因中，包括装置本身所规定的项目和用户设定的项目。
在此，对用户设定的项目进行说明。
4-4-1-1 元件供给数
1个元件的贴片点数过多时，如果用一个送料器生产，其速度会失去平衡。此时，如果送料器
(托盘)和元件有盈余，则可用多个送料器(托盘)供给同一元件，以提高生产效率。
<设定步骤>
1) 从菜单栏中点击“优化”/“元件供应数”。
图 4.4.1.1-1 元件供给数的选择
2) 显示如下元件供给数显示的画面。
请单击将进行元件数设定的元件名，再单击“变更”。
优化后的送料器数、或手动设定的送料器数的显示区域
元件数据的元件名
当以优化设定送料器数时,则显示为“自动”(初始值)
图 4.4.1.1-2 元件供给数的画面显示例
