第1部 基本篇 第4章 生产程序制作 4-125 2) 用送料器设计窗口进行的编辑 在送料器设计窗口中，通过使用跟踪球，可编辑送料器的配置。 但不能编辑IC回收带。 编辑后，关闭送料器设计、站台选择画面，则 显示是否将编辑内容反映在程序数据中的确认 信息。 图 4.4.2.5.4 编辑内容更新的确认信息 ●是 ： 将变更内容反映在程序数据中并结束。吸取数据被改变。 被移动或复制的送料器的吸取坐标被重新设置到设计值中。 ●否 ： 不保存变…
第1部 基本篇 第4章 生产程序制作
4-124
4-4-2-5 送料器配置
能以图形显示吸取数据的送料器配置的内容。
从菜单栏中单击“显示”/“送料器配置”，显示如下的画面。
1) 送料器配置窗口
图 4.4.2.5-1 送料器配置的显示例
① 将跟踪球移动到送料器设计窗口中的送料器图上，该送料器的元件数据的一部分被显示。
图 4.4.2.5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中所指定的全部内容。根据机种，可能会显示无
法使用的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方式、
吸嘴编号进行分配。
采用 MTC 及托盘支架时，请将鼠标移动到送料器设计窗口右侧的相应图上。
② 当为IC回收带(选购件)时显示如下画面。
图 4.4.2.5-3 当为 IC 回收带时的显示内容和显示例
当在 IC 回收带位置上指定送料器被时，送料器将在 IC 回收带上重叠显示。请指定位
置，以使送料器与 IC 回收带不重叠。
供给装置的安装位置
送料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
第1部 基本篇 第4章 生产程序制作
4-125
2) 用送料器设计窗口进行的编辑
在送料器设计窗口中，通过使用跟踪球，可编辑送料器的配置。
但不能编辑IC回收带。
编辑后，关闭送料器设计、站台选择画面，则显示是否将编辑内容反映在程序数据中的确认
信息。

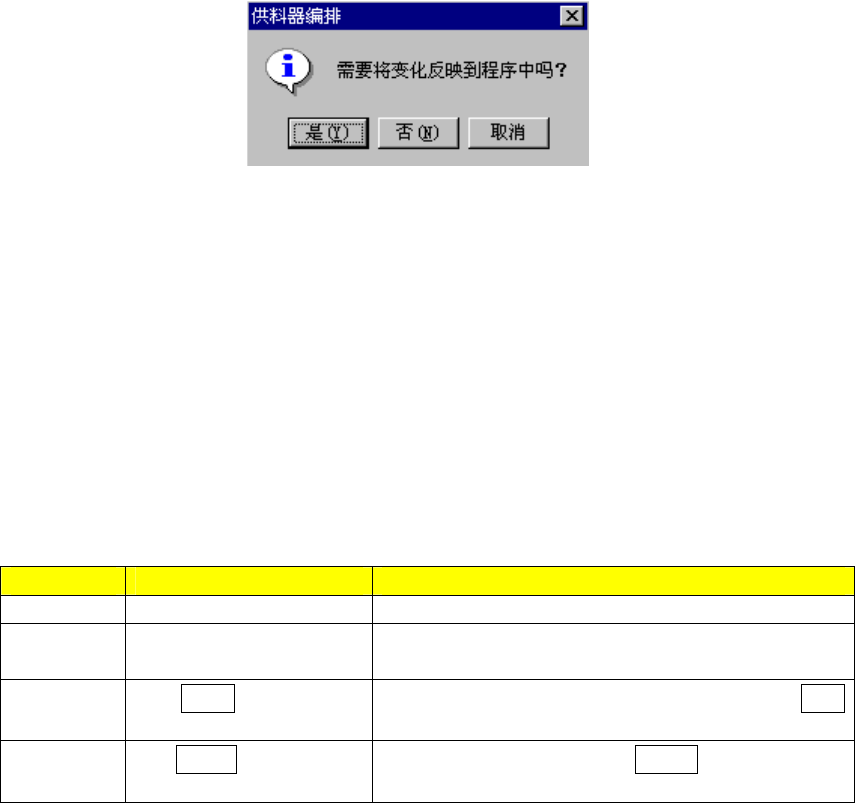

图 4.4.2.5.4 编辑内容更新的确认信息
●是 ： 将变更内容反映在程序数据中并结束。吸取数据被改变。
被移动或复制的送料器的吸取坐标被重新设置到设计值中。
●否 ： 不保存变更内容并结束。
●取消 ： 返回关闭操作前的状态。
① 送料器的选择
移动、复制或删除送料器时，选择相应的送料器。被选中的送料器将被区别显示。选择送料
器的方法有以下几种。
表 4.4.2.5.1 送料器的选择操作
编号 操作 结果
以跟踪球点击送料器。 点中的送料器成为选中状态。
以跟踪球点击送料器。
通过拖拽使轨迹线所围成的四边形中间的送料器成
为选中状态。
按住 CTRL 键的同时点击
送料器
如果有其他被选中的送料器，按住该送料器+CTRL
键则点中的送料器成为选中状态。
按住 SHIFT 键的同时点击
送料器
最初被指定的送料器与按住 SHIFT 键点中的送料器
之间的送料器成为选中状态。
第1部 基本篇 第4章 生产程序制作
4-126

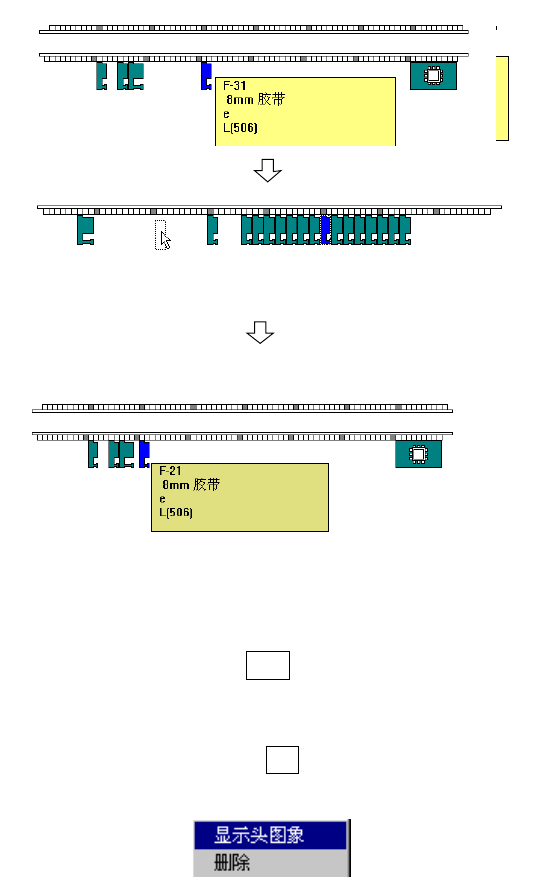

② 送料器的移动
选择想移动的送料器后，拖曳到目标位置，并释放(从按钮上把手放开)，则送料器移动到离
该位置最近的送料器安装位置。
点击
拖拽
释放
图 4.4.2.5-5 送料器的移动 画面例
③ 送料器的复制
如果在选择送料器，并拖曳的时候按住CTRL键进行操作，则进行送料器的复制。
④ 送料器的删除
选择送料器，在反色显示状态下，通过按DEL键可删除送料器。或选中送料器，在反色显示状
态下，按跟踪球的右按钮，从显示的菜单中选择删除。
图 4.4.2.5-6
点 击
释 放
