第1部 基本篇 第4章 生产程序制作 4-130 ● 执行结果例 元件 ID X Y 角度 元件名 R1 5.00 10.00 45.00 1608-A R2 10.00 10.00 0.00 1608-A 复制次数： 3 X 间距： 0.50 Y 间距： 1.00 # 5.50 11.00 45.00 1608-A # 10.50 11.00 0.00 1608-A # 6.00 12.00 45.00 1608-A # 11.00 …
第1部 基本篇 第4章 生产程序制作
4-129
剪切被选中的行。
* 本项命令，在使用排序功能时，不能选择。
2) 删除
删除被选中的行。
* 本项命令，在使用排序功能时，不能选择。
3) 复制
将选中的行登录到内存中。在数据中粘贴时，请执行下面的粘贴命令。
4) 粘贴
粘贴用上述的复制命令选择的范围。
选择粘贴命令，则显示以下画面。

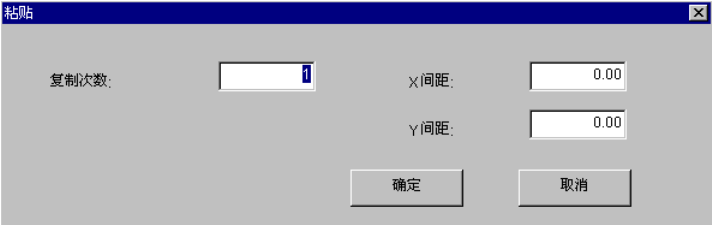

图 4.5.1-2 粘贴对话框
①复制次数 ：指定复制次数。
②X 间距 ：指定 X 方向的贴片位置的增加部分或减少部分。
③Y 间距 ：指定 Y 方向的贴片位置的增加部分或减少部分。
④确定 ：执行粘贴。
⑤取消 ：中止粘贴。
第1部 基本篇 第4章 生产程序制作
4-130
● 执行结果例
元件 ID X Y 角度 元件名
R1 5.00 10.00 45.00 1608-A
R2 10.00 10.00 0.00 1608-A
复制次数： 3 X 间距： 0.50
Y 间距： 1.00
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 12.00 45.00 1608-A
# 11.00 12.00 0.00 1608-A
# 6.50 13.00 45.00 1608-A
11.50 13.00 0.00 1608-A
·复制块将被插入指定行的上方。
·元件 ID 全部为“#”。
※ 在以下情况下时发生错误，并显示错误信息。
① 数据数超过可输入的最大件数。

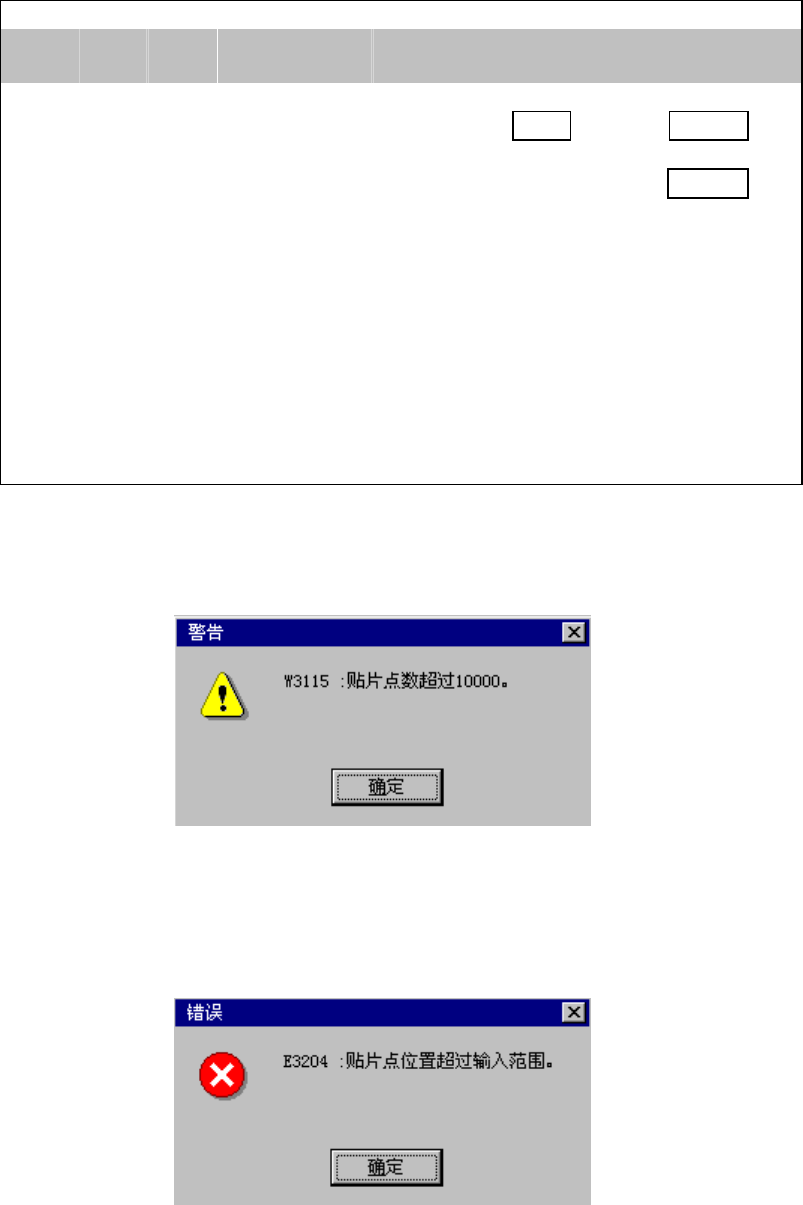

图 4.5.1-3 贴片点数超出范围
·确定：停止复制。此时，所有数据将不被复制。
② 贴片位置超出基板或电路的范围。
图 4.5.1-4 贴片位置超出范围
·确定：继续复制。复制数据上出现超出范围的标记。
·取消：停止复制。
第1部 基本篇 第4章 生产程序制作
4-131
5) 插入行
插入空白行。
* 本项命令，在使用排序功能时，不能选择。
6) 复制并插入
将光标所在行复制插入到下一行。
* 本项命令，在使用排序功能时，不能选择。
7) 跳过
选择跳过命令，则显示如下画面。
指定跳过目标的行编号，单击“确定”，则跳到指定的行。

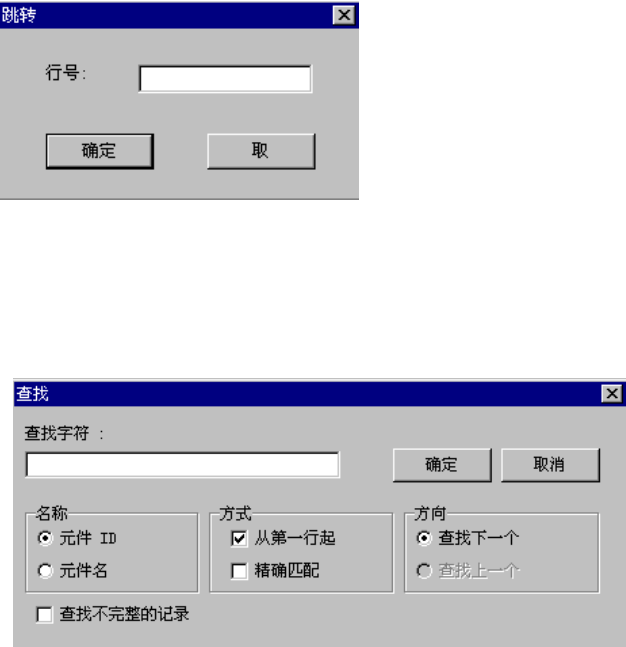

图 4.5.1-5 跳过
8) 查找
可以将“元件ID”、“元件名”、“未完成元件”作为查找条件进行查找。
选择查找命令，则显示下图的画面。
图 4.5.1-6 查找
设定查找条件，单击“确定”进行查找。
·
将“未完成数据的检索”指定为检索条件时，将不能选择“元件 ID”、“元件名”、“全
部一致”。
·
已经输入的检索文字、检索条件在下一个检索对话框显示前一直有效。
