9) 替换
对于所有已指定的元件，根据指定的条件，统一替换“元件数据”的“附加信息”、“扩展”、
“检查”各项。
① 条件设定
从编辑菜单中选择“替换”，启动如下的“替换元件数据向导”。

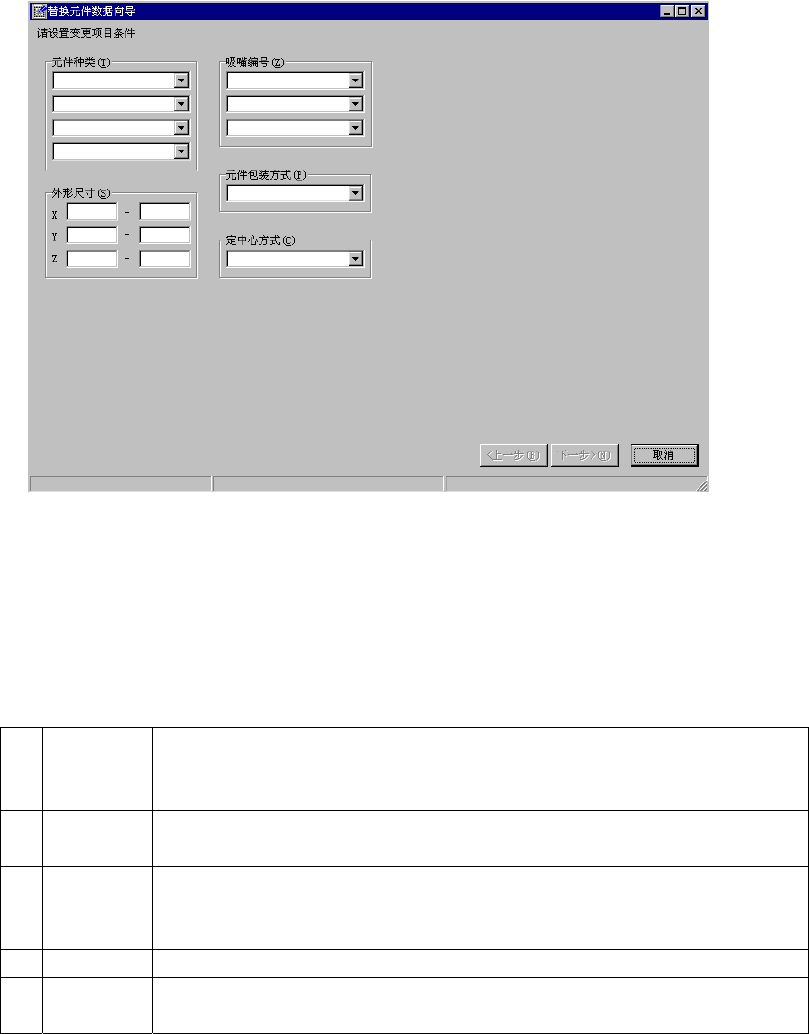

图 4.5.1-7 替换元件数据向导 条件设定画面
设定作为替换对象的元件的条件，单击“下一步”。
可设定的条件如下。
表 4.5.1-1 条件设定画面 设定项目
1 元件种类
元件种类最多可指定 4 种。当指定多种元件时，所指定的所有的元件
均为设定对象。
1 个也不输入时，所有的元件种类均为设定对象。
2 元件尺寸
分别指定元件的纵、横、高的最大值和最小值。
如果省略输入，则按各自可输入的最大、最小值处理。
3 吸嘴编号
最多可指定 3 种用于吸取的吸嘴编号。
指定多种元件时，所指定的所有的元件均为设定对象。
1 个也不输入时，所有的吸嘴均为置换对象。
4 包装方式 指定元件的包装方式。不指定时，所有包装形式的元件均为设定对象。
5 定心
指定元件的定心方式。
不指定时，所有定心方式的元件均为设定对象。
第1部 基本篇 第4章 生产程序制作
4-133
② 替换值的设定
(1) 显示元件数据附加信息标签的内容。
分别对各数据输入想要变更的值，单击“下一步”。

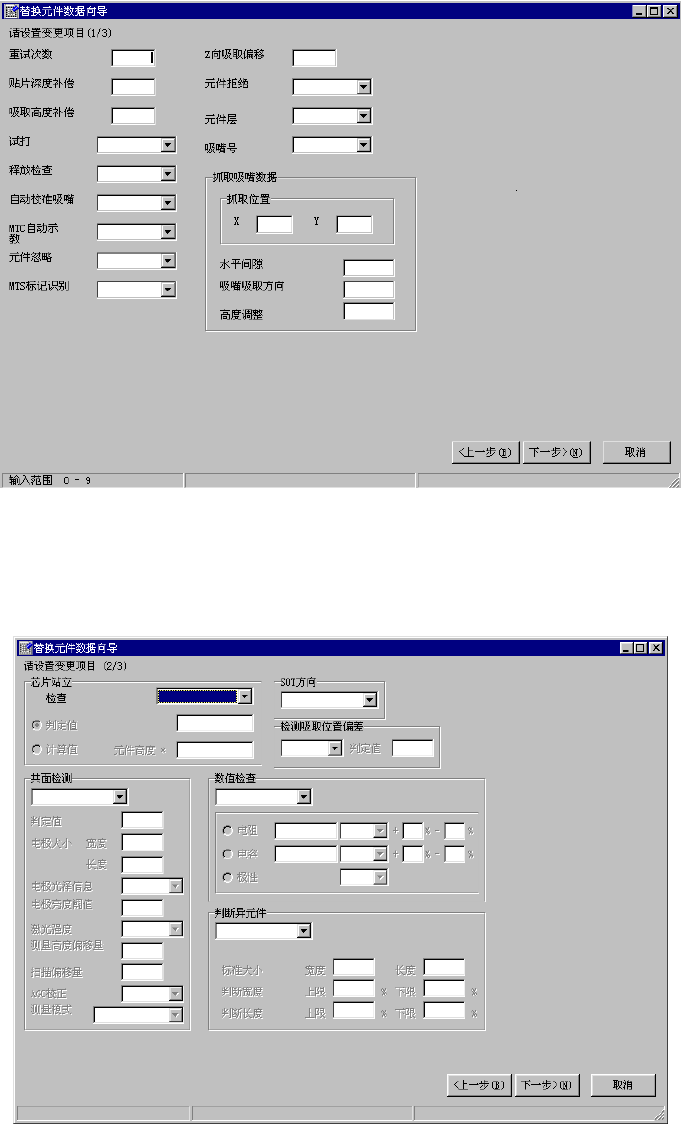

图 4.5.1-8 替换设定画面(1)
(2) 显示元件数据检查标签的内容。
分别对各数据输入想变更的值，单击“下一步”。
图 4.5.1-9 替换设定画面(2)
第1部 基本篇 第4章 生产程序制作
4-134
(3) 显示元件数据扩展设定标签的内容。
分别对各数据输入想要变更的值，单击“下一步”。

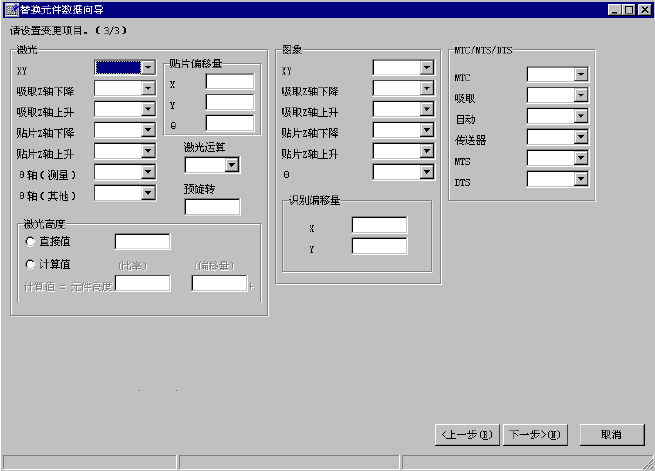

图 4.5.1-10 替换设定画面(3)
