第1部 基本篇 第4章 生产程序制作 4-144 （2）一览表画面的排序功能 当鼠标在一览表画面上的列顶端行（标明项目名称的区域 ）出现排序图像标记（ ）时，双击 该标题，即可把该标题变为排序键，对数据进行排序。 每双击一次，按下列顺序变换功能（执行该功能后，画面显示按标题重新排序的一览表。 ） 解除排序 （ ）→ 升序（ ）→ 降序 （ ）→ 解除排序 图 4-5-1-2-2 排序画面举例 （以定心为排序键按升序重排序） 排序状态的清…
第1部 基本篇 第4章 生产程序制作
4-143
图 4-5-1-2-1 调整单元格的宽度
但是，在元件一览表画面上已标有元件名称、元件种类等的，画面虽能滚动，但该单元格的宽度已经固
定化，不能变更。
光标在单元格附近从十字型 ( ) 变成( ) 拖拉光标，调整单元格宽度。
不可调整单元
格宽度的区域
第1部 基本篇 第4章 生产程序制作
4-144
（2）一览表画面的排序功能
当鼠标在一览表画面上的列顶端行（标明项目名称的区域）出现排序图像标记（ ）时，双击
该标题，即可把该标题变为排序键，对数据进行排序。
每双击一次，按下列顺序变换功能（执行该功能后，画面显示按标题重新排序的一览表。）
解除排序 （ ）→ 升序（ ）→ 降序 （ ）→ 解除排序

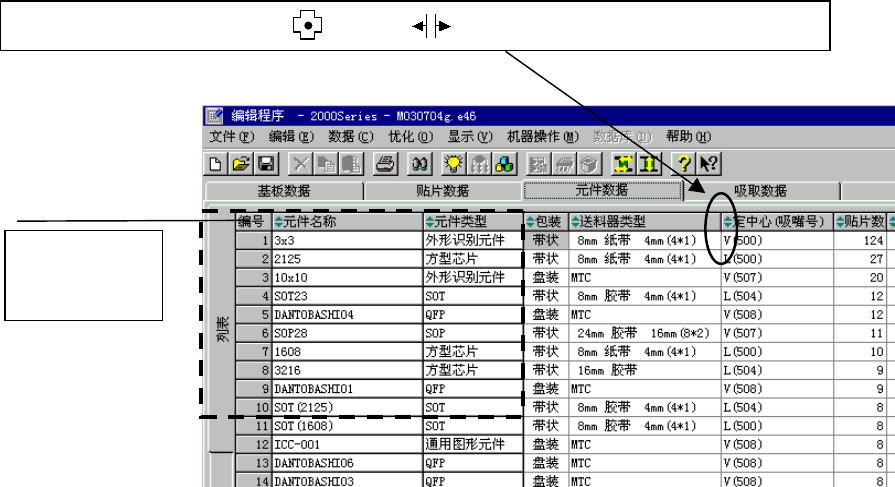

图 4-5-1-2-2 排序画面举例 （以定心为排序键按升序重排序）
排序状态的清除
进行文件读入处理，或进行优化处理后，排序状态的画面即被全部清除。
在送料器画面上更改吸取数据后，吸取一览表画面上的排序状态也将被清除。
排序时的编辑命令
有一部分命令在排序状态下，无法使用。
无法使用的命令包括：“剪切”、“删除”、“插入行”、“分行”、“展开粘贴”。
上述命令，请在未进入排序状态下进行。
排序项目
在贴片一览表画面、元件一览表画面上：
所有项目，都可以做为排序键，显示出排序数据。
吸嘴一览表画面：
元件名称、包装状态、供给设备、供给（号码）均可做为排序键，使之显示出排序数据。
供给与号码的排序是互连的，点击其中一个题目都可进行排序。所出现的画面，供应装置均按
前面→后面→MTC 顺序排列，号码按升序、或降序排序显示。
双击列顶
端行
第1部 基本篇 第4章 生产程序制作
4-145
4-5-2 示教
示教是指一边直接看贴片位置等的图像一边进行位置调整。
示教分为X、Y坐标的示教、Z轴示教、标记形状的示教，使用HOD进行。

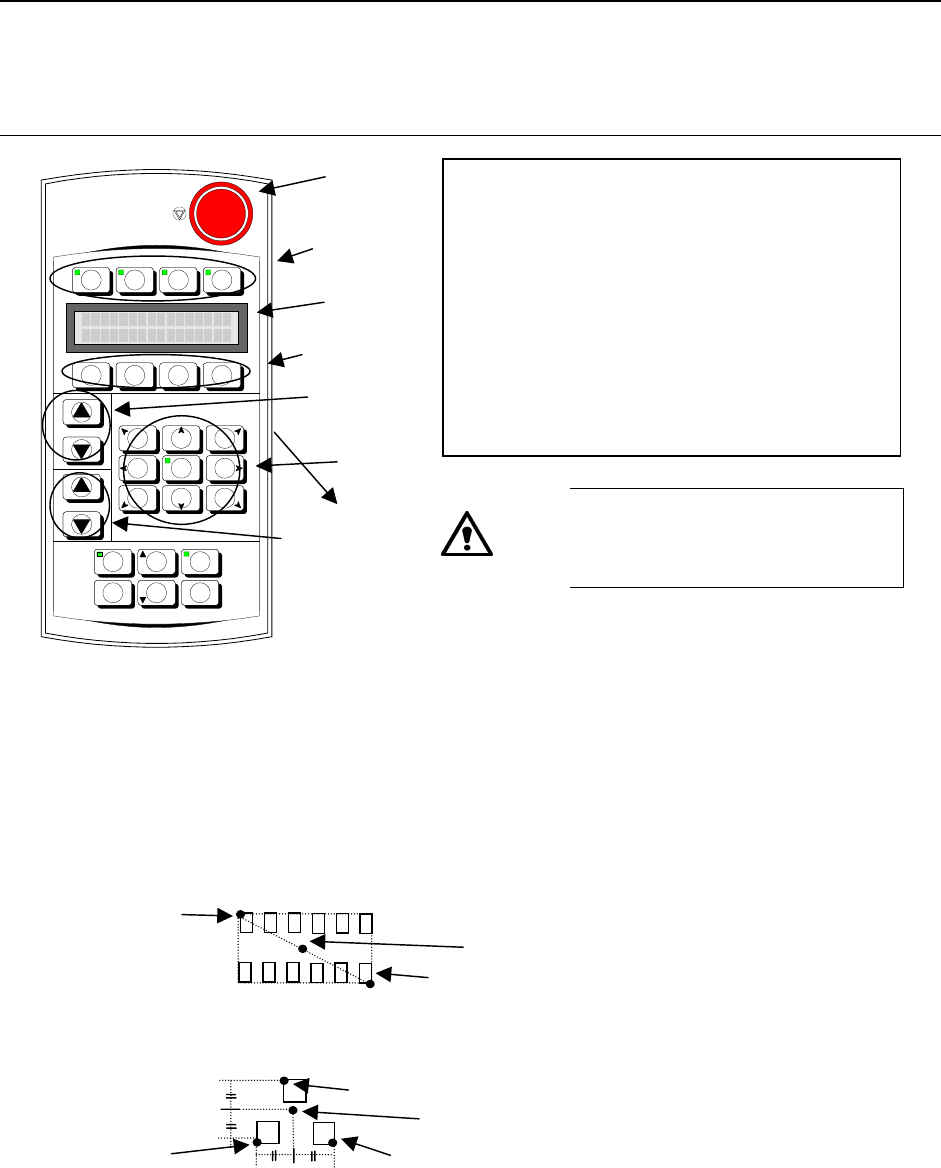

4-5-2-1 HOD(手动操作设备)的使用方法
※ 用“设备选择键”选择“贴片头”后，可选择“No”键和“设备名称键”。
◆ No键：Z、θ示教时选择。
◆ 设备名称键：选择支撑台、坏板标记、KE-2030的R1～R4贴片头时使用。
※ 用“装置选择键”选择摄象机后，可选择 1POINT、2POINT、3POINT 及 WINDOW。通常使用 1POINT
进行示教。请根据需要选择。
◆ 2POINT：指定2点，取此2点的中央坐标。
◆ 指定3点，可将X坐标、Y坐标及最大值和最小值的中间值作为坐标。
◆ WINDOW：取由四方形框包围的中央坐标。如选择WINDOW，将在图像监视器上显示四方形框。
操作X、Y的方向键，首先调整左边和上边的位置，然后按下ENTER键。接着调整右边和下
边的位置，然后按下ENTER键，最后再按下ENTER键进行确定。
<操作步骤>
① 使用跟踪球，选择示教位置。
② 按下“设备选择键”，选择示教的设备。
③ 在 LCD 上显示子设备。按“功能键”，选择子
设备(贴片头时、为 L1 贴片头等)。
④ 选择摄象机时，图像监视器上显示摄象机拍
摄的图像。一边看着监视器，一边操作“移
动键”，调整位置。
⑤ 确定时按[ENTER]键，取消时按[CANCEL]键。
注意
为了避免人身伤害，在进行 HOD 操
作过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y +X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD
异常停止
LCD
装置选择键
移动键
No.键
装置名键
※在不能完全进入监视
器的大元件(6mm 以上)
的示教时使用。
第1点
第2点
中央的坐标
第1点
第1点
3点
第2点
中央的坐标
功能键
