第1部 基本篇 第4章 生产程序制作 4-162 然后，用标记判定设定来选择PR *请将标记对准PR的位置(HOD的 ↑ 键、 ↓ 键(XY移动上下箭头键))，然后按下 ENTER 键。 [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ *] ＰＲ ********** 模板的最大尺寸为 256×256 像素(画面的 1/4 左右)。当模板过大时，会显示错 误并返回③。 ④ 进行…
第1部 基本篇 第4章 生产程序制作
4-161
③ 请进行刻度框(模板设定框)的示教。
按照上面、左面、下面及右面的顺序，利用上下左右箭头键(用FAST键改变
刻度框的移动速
度)来调整、输入刻度框。
此时，自动对标记进行识别，并获的校正所需的数据。
**********
**********
显示摄象机图形和长方形的框。
垫片印刷部分。
首先设定上面及左面的刻度框。
设定想识别的上面及左面(移动箭头部分的边)。
设定完成后按下 ENTER 键。
在画面下方显示“Set Left-Top Point”。
以同样的方式设定下面及右面的刻度框。
调整完成后按下 ENTER 键。
在画面下方显示“Set Right-Bottom Point”。
第1部 基本篇 第4章 生产程序制作
4-162
然后，用标记判定设定来选择PR
*请将标记对准PR的位置(HOD的↑键、↓键(XY移动上下箭头键))，然后按下ENTER键。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
模板的最大尺寸为 256×256 像素(画面的 1/4 左右)。当模板过大时，会显示错
误并返回③。

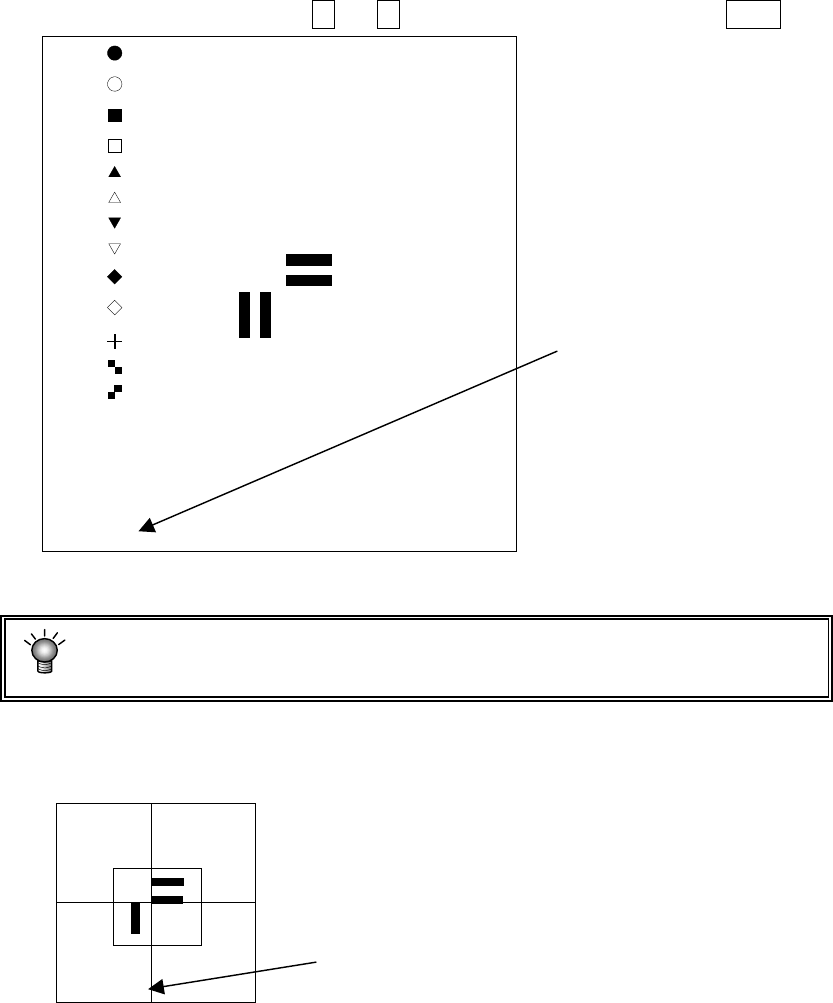

④ 进行模板画面重心的示教。
⑤ 请进行检测框的示教。
完成④的操作后，自动将④操作中所设定的大小为框尺寸1.5倍的窗口与画面中心对准。(默
认窗口)想改变检测框时，按照与③相同的步骤进行。
在画面中显示
刻度框和十字光标。
用“HOD”移动十字光标，决定模板的重心(该位置与
基板数据的标记坐标一致)。
画面下方显示“TempMatch－Set Center”。
画面下方显示“Select Mark
by Up or Down Key”。
**********
第1部 基本篇 第4章 生产程序制作
4-163
当不需要改变检测框时，只按ENTER键输入。
**********
**********
此时，如果按下 HOD 的 PREVIOUS 键，可以返回检测框的示教(③的操作)中。
⑥ 识别的示教结束后，标记数据的旁边显示(T)，表示示教已完成。
需对使用的全部标记进行识别示教。
此外，在示教过程中按下HOD的CANCEL键，将结束当前的示教。(此时，至此输入的数据全
部无效)
按下CANCEL键时，装置不移动。
● 关于模板设定的注意事项
1) 请确认在检测框内没有与已设定的模板相类似的图案。
2) 图案的大小与标准标记相同,为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。用若户指定模板数据，则不能求出精确的图案中心位置。
由于是以十字光标的移动来进行示教，所以用户所指定的位置将直接被视作中心位置(当
为一般的标记时，将计算获得的重心位置作为图案的中心位置，所以不会产生误差)。
4) 不能对用户指定的模板进行图像复制。
5) 将使用了用户指定模板的生产程序保存到 FD 时，如果空余空间不足，可能无法保存生产
程序。
6) 从 FD 种读取使用了用户指定模板的生产程序很花时间，所以建议不要直接用 FD 读取或保
存。
7) 复制保存在 HD 中的生产程序时，请从主菜单的“文件”中的“文件管理(参照)”中复制
到 FD 中。
调整完成后按 ENTER 键。
在画面下显示“Set Right-Bottom Point”。
与刻度框同样，设定检测框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际不显示。
在画面下方显示“Set Left-Top Point”。
