第1部 基本篇 第4章 生产程序制作 4-166 4-5-4 机器操作 进行使主体实际动作的各种操作。菜单项目根据各种操作而不同。 图 4.5.4-1 机器操作的选择画面 以下显示各菜单项目的子菜单及功能概要。 菜单项目 子菜单 1 子菜单 2 概要 基板搬入 基板搬出 将基板搬入或搬出主体。 传送 自动基板宽度调整 调整基板宽度 单独 检测 连续 检测元件数据的各详细值。 图像识别 检查是否为可进行图像识别的数据。 共面性检查 检查是…
第1部 基本篇 第4章 生产程序制作
4-165
3) 数据库文件
数据库是指登记元件数据(含图像数据)的文件(详细内容请参见“第1部第5章数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、使用多个数据库，但需根据程序指定所使用的数据库。
<设定方法>
①单击“使用”左侧的选项，选择该相应的项。
②单击“参照”，在“打开”画面中选择数据库文件。

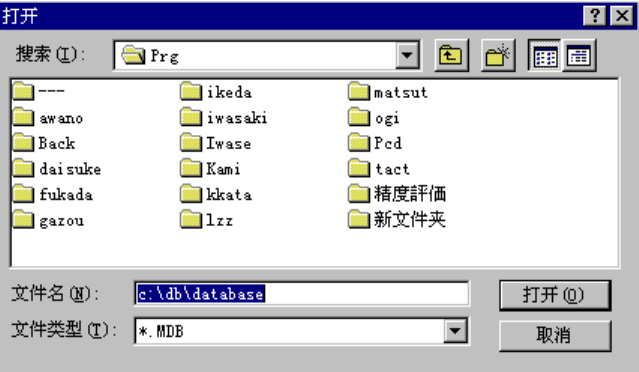

图 4.5.3-2 打开文件
4) 选择默认吸嘴
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
自动选择的吸嘴号将发生变化。
例)指定了“将500号吸嘴作为默认值使用”时
⇒如果在“元件数据”中将元件尺寸输入为“2mm×1.2mm”，则“500号吸嘴”将被自动选择。
5） 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章[4-3-5-2-6 检查]检测吸取位置偏差一
节的说明。
第1部 基本篇 第4章 生产程序制作
4-166
4-5-4 机器操作
进行使主体实际动作的各种操作。菜单项目根据各种操作而不同。
图 4.5.4-1 机器操作的选择画面
以下显示各菜单项目的子菜单及功能概要。
菜单项目 子菜单 1 子菜单 2 概要
基板搬入
基板搬出
将基板搬入或搬出主体。 传送
自动基板宽度调整 调整基板宽度
单独 检测
连续
检测元件数据的各详细值。
图像识别
检查是否为可进行图像识别的数据。
共面性检查 检查是否为可进行共面性检测的数
据。
检查
检查速度功能 进行模拟生产, 检查运行中的 XY
θ
偏移量。
BOC 确认 BOC 标记识别及储存实测值。 标记类
送料器台(正面/
背面)
确认储存台架标记识别及存储实测
值。
贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
确认
坐标类
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
示教 示教元件 测量球元件的数据。
示教(G) `
第1部 基本篇 第4章 生产程序制作
4-167
4-5-4-1 传送
4-5-4-1-1 基板搬入/基板搬出
进行基板的搬入及搬出。
当安全盖打开时，选择菜单后，为了将轴待避到安全位置，显示如下信息。
确认安全后，请按下“继续”。

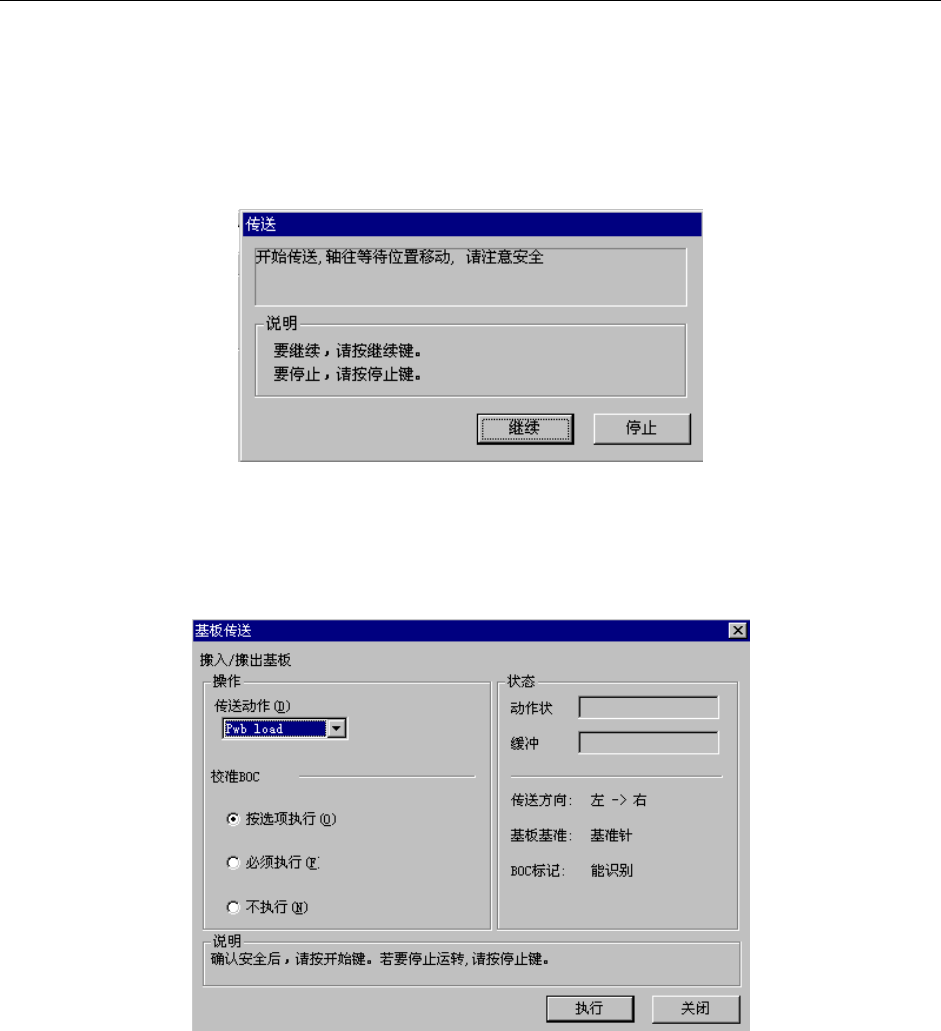

图 4.5.4.1.1-1 安全确认
将轴待避到安全位置后，显示如下的基板传送画面。
图 4.5.4.1.1-2 基板传送
·按<开始>按钮或“执行”进行传送。
·结束操作时，请按“关闭”。
·在传送过程中因某种原因想取消操作时，可以按<停止>按钮停止。
