第1部 基本篇 第4章 生产程序制作
4-175
4-5-4-2-3 检测的操作
1) 单独检测
仅检测被选择的元件。
① 单独检测条件的设定
从菜单栏中选择“机器操作”/“检测”/“单独”，显示如下画面。

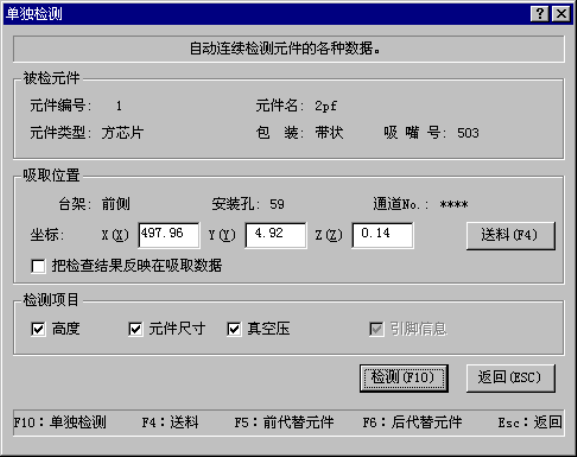

图 4.5.4.2.3-1 单独检测条件的设定
(1) 所检测的元件
显示所检测元件的内容。
(2) 所检测元件的吸取位置
显示吸取元件的吸取位置的内容。可改变前一替代元件及下一替代元件的吸取位置。当没
有吸取数据时，不显示各项目，也不能进行吸取位置的变更、送料器敲打和示教。
● 送料器
敲打一下送料器，搬出元件(32mm的纸带除外)。
● 将示教结果反映在吸取数据中
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选择时，坐标仅适用于此次吸
取时。
第1部 基本篇 第4章 生产程序制作
4-176
● 吸取坐标的变更方法
当用于检测的元件的吸取位置与实际有差异时，可以使用HOD示教贴片坐标。
此外，不进行示教而用手动输入也可变更坐标。
步骤1)将光标移动到X或Y坐标。
步骤2)按下HOD装置的按钮，进行坐标示教，然后按ENTER键进行确定。

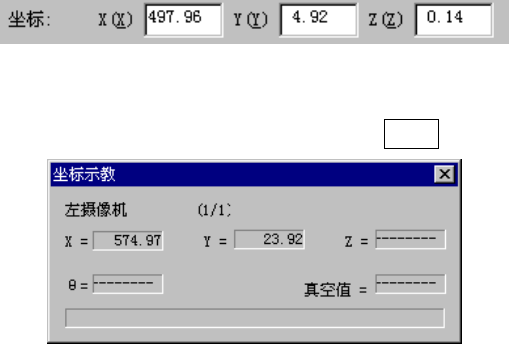

图 4.5.4.2.3-2(b) 正在示教
(3) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有
所不同。
设定结束后，单击“单独检测”，进行单独检测。
图 4.5.4.2.3-2(a)
第1部 基本篇 第4章 生产程序制作
4-177
② 正在进行单独检测的画面
在单独检测过程中，显示如下的画面。显示正在进行单独检测的元件的内容及吸取位置，
并依次显示进行中的处理内容。

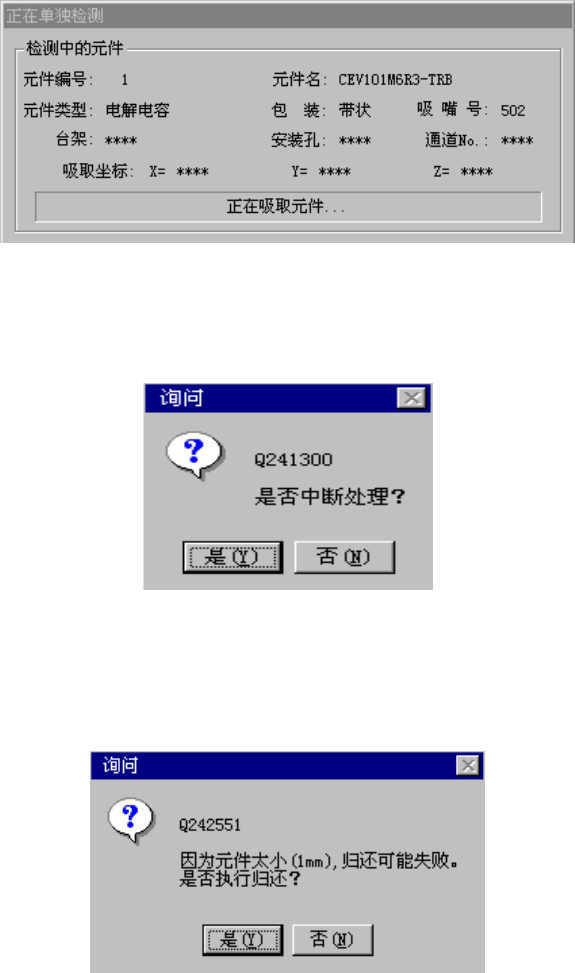

图 4.5.4.2.3-3 正在进行单独检测
强行结束检测时，按下<停止>按钮，择显示以下对话框。请选择是否结束检测。
图 4.5.4.2.3-4 检测结束的确认
因元件的包装方式而有所不同，当元件尺寸在1mm以下时，显示选择将检测后的元件返还
或是废弃的确认。
图 4.5.4.2.3-5 元件返还确认
