第1部 基本篇 第4章 生产程序制作
4-179
③ 单独检测结果
单独检测结束后，显示如下的结果画面。

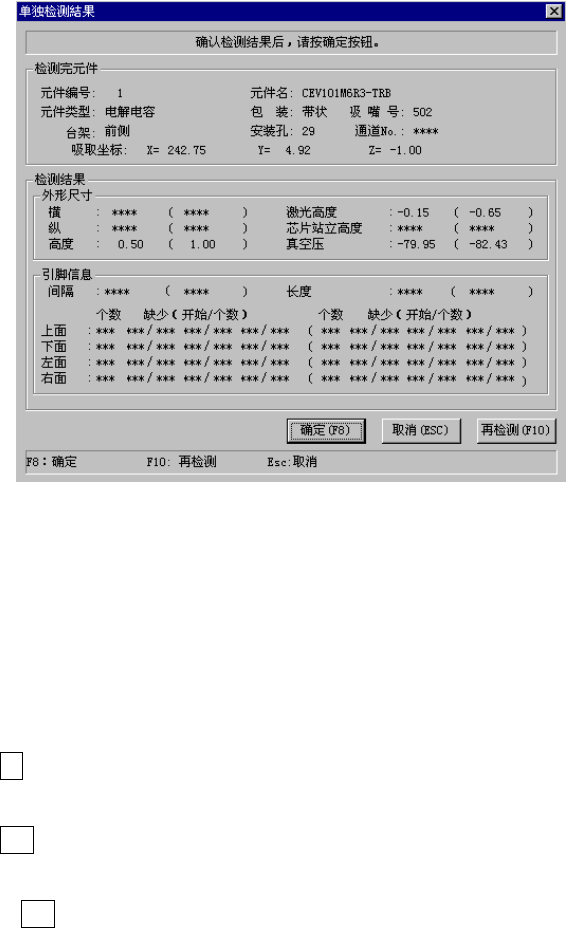

图 4.5.4.2.3-6 单独检测结果
(1) 检测完元件
显示元件内容及吸取位置。
(2) 检测结果
显示检测结果的值。( )内显示原来的元件数据值。
未进行检测的项目显示***。
(3) 确定(F8键)
使检测结果生效，将结果值储存到元件数据中。然后返回原来的单独检测条件的设定画面。
(4) 取消(ESC键)
使检测结果无效，然后返回原来的单独检测条件的设定画面。
(5) 再检测(F10键)
再次以相同的条件进行检测。
第1部 基本篇 第4章 生产程序制作
4-180
3) 连续检测
检测所有指定的元件。
① 连续检测条件的设定
从菜单栏中选择“机器操作”/“检测”/“连续检测”，显示如下画面。
图 4.5.4.2.3-7 连续检测条件的设定
(1) 检测对象元件
仅在检测与元件数据中某一条件相一致的元件时设定。
● 全元件
检测所有的元件数据。
● 薄元件
仅检测元件高度在设定尺寸以下的元件。
● 指定元件类型
仅检测指定的元件类别。
● 指定吸嘴使用的元件
仅检测使用指定吸嘴的元件。
● 激光定中心元件
仅检测进行激光定心的元件。
● 外观定心元件(仅KE-2055R、2060R)
仅检测进行外观定心的元件。
(2) 检测范围
从作为对象的元件的条件上，进一步归纳某个元件编号，进行检测的情况下检查。
● 开始元件号：当指定开始检测的元件数据编号时检查。
● 结束元件号：当指定结束检测的元件数据编号时检查。
● 只贴片元件：当限定为贴片数据中指定的元件数据时检查。
第1部 基本篇 第4章 生产程序制作
4-181
(3) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有
所不同。
(4) 连续检测按钮(<START>按钮)
开始连续检测。
(5) 返回按钮(ESC键)
返回原来的画面。
(6) 询问
开始连续检测后，显示在检测后如何处理尺寸在1mm以下的元件的选择画面。
图 4.5.4.2.3-8 元件返还询问画面
● 每次废弃
元件进行每次指定的废弃。
● 每次归还
元件返还原来的位置。
● 每次询问
每1次检测结束后都对1mm以下的元件进行确认。
