第1部 基本篇 第4章 生产程序制作
4-186
4-5-4-3-4 图像识别检查的操作
1) 图像识别检查的操作
① 图像识别操作

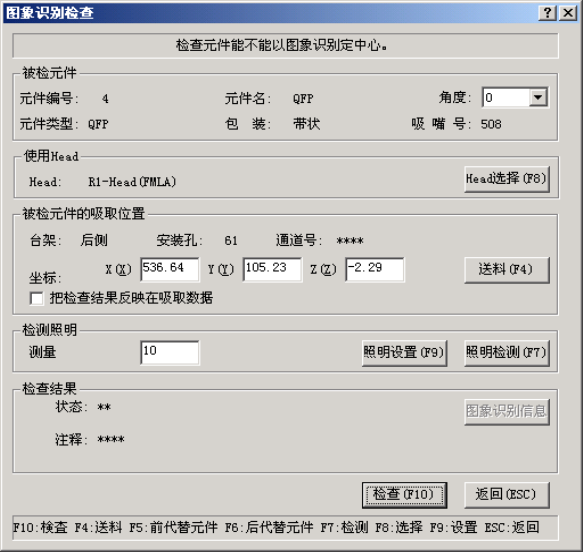

从菜单栏中选择“机器操作”/“检查”/“图像识别”，显示如下画面。
图 4.5.4.3.4-1 图像识别检查
(1) 被检元件
为了进行图像识别检查，显示必要的元件内容。
(2) 检测照明
当默认的照明亮度无法识别时，用此项功能，可获得最佳照明条件。
● 照明设置：对检测照明设置详细的照明条件。按下按钮后，可显示设置检测照明的详
细对话框。
*有关设置照明的详细条件的说明，请参见下述『照明测量详细设置』。
● 照明检测：可自动测出识别元件所需的最佳照明条件。
(3) 被检元件的吸取位置
显示吸取元件的吸取位置的内容。也可以更改为前一代替元件及下一代替元件的吸取位
置。当没有吸取数据时，或采用MTC时，各项目不会显示，也不能进行吸取位置的变更、
送料器敲击、示教。
● 送料器
敲打一下送料器，搬出元件(除去32mm纸卷带)。
● 示教结果反映在吸取数据中
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选中时，坐标仅应用于此次吸
取时。
第1部 基本篇 第4章 生产程序制作
4-187
(4) 使用的贴片头
MNVC 功能设定有效时，可选择检查要使用的贴片头。
按下选择贴片头按钮，可显示贴片头选择对话框。
但若被检元件不能使用左贴片头时，不会显示贴片头选择对话框（显示出使用的贴片头
为右贴片头。）按下[Head(贴片头)选择]按钮后，会显示如下[选择贴片头对话框]，可
以从中选择。
(5) 图像识别检查中画面
图像识别检查中显示如下画面。显示进行检查的元件内容/吸取位置，并显示依次进行中
的处理内容。
(6) 图像识别检查画面
检查后，检查结果被显示在图像识别检查结果中。可进行图像定心时显示“确定”，不能
进行时显示“NG”，并在注释栏中显示错误原因。
图 4.5.4.3.4-2 检查结果
(7) 检查按钮
进行图像识别检查。
(8) 返回按钮
结束图像识别检查，返回原来的画面。
第1部 基本篇 第4章 生产程序制作
4-188
2) 照明测量详细设置
图 4.5.4.3.4-3 照明测量详细设置对话框
① 照明类型： 显示照明数据里设定的照明大、小区分。
② 照明设置： 显示照明区分一览表，每项照明都配有[测量]、[关灯]、 [保持设定值] 按
钮 (以下简称[保持] 按钮) 。
[测量]、[关灯]、[保持] 三个按钮中只可选择一个，默认值为 [测量] (选
中[测量]按钮) 状态。
[测量] 设置后，测量该项照明。
[关灯] 设置后，关掉该项照明、测量照明。照明测量正常结束后，照明数
据里设置为关灯。
［保持设定值］ 设置后，以该照明亮度为固定亮度、执行照明测量。
③ 全种类照明测量
设置为[全种类照明测量](按下该按钮状态)后，对详细设定里设置的 [测量]对象，进行[测
量] / [关灯] / [保持设定值] 三种方式各种组合的测量。
但若详细设定里设置为 [关灯]、「保持设定值」 时，则优先执行该设定，不进行组合测量。
默认值为无效 (按钮未被按下) 状态。
① 照明类型
② 照明设置
③ 全种类照明测量
④ 确定/⑤ 取消
