第1部 基本篇 第4章 生产程序制作
4-205
4-5-4-4-3 坐标类：贴片位置
通过摄像机跟踪
贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示教进行修正。
<贴片位置跟踪的流程>
机器操作菜单
贴片位置
贴片位置摄像跟踪
的条件设定
执行贴片位置
摄像跟踪
反映各坐标的修正
向各贴片数据坐标移动
执行
选择
用监视器
目视检查
用 HOD 进行示教
各坐标的修正
第1部 基本篇 第4章 生产程序制作
4-206
1) 条件设定
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“贴片位置”，显示如下画面。

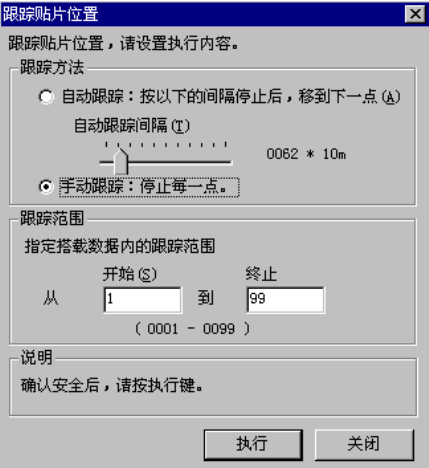

图 4.5.4.4.3-1 贴片坐标位置摄像机跟踪
① 跟踪方法（传送方法）
(1) 自动传送（自动跟踪）
以一定的间隔，依次用摄像机捕获贴片位置。仅在用以下的“自动传送间隔”设定的时间
停止，经过该设定的时间后移动到下一点。
●自动传送间隔：调整停止间隔。可设定的范围为0.01秒～5秒。
(2) 手动传送（手动跟踪）
按下HOD的“NEXT”键或<开始>按钮，向下一点移动。
② 跟踪范围
输入是否将贴片数据的第几点到第几点作为跟踪范围进行跟踪。默认值为对所有贴片点进
行。
进行了所有跟踪条件的设定，准备完成后，按下<开始>按钮或“执行”。
按下“关闭”，返回原来的画面。
第1部 基本篇 第4章 生产程序制作
4-207
2) 执行 BOC 标记校准
刚执行后，如果是设定有BOC标记的生产程序，为了提高贴片位置的精度，进行BOC校准。(识
别所有电路的BOC)

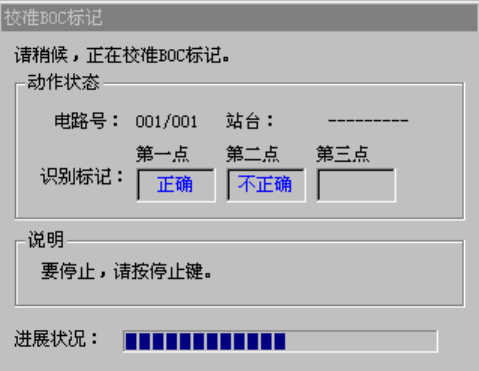

图 4.5.4.4.3-2 正在校准 BOC 标记
