第 1 部 基本编 第 1 章 设备概要 1-32 3. 识别用标记 请按下述条件制作识别用标记。(图1-1-4-5-4) 但形状推荐使用均匀带色的圆形。 此外，标记周围的空白区域以图1-1-4-5-5所示范围为准。 A C C A B A B B 三角形 A B A B C C B B B 正方形 中抜き正方形 菱形 中抜き菱形 円形 中抜き円形 B A C B A C B B 中抜き三角形 逆三角形 中抜き逆三角形 市松模様(1) …
第 1 部 基本编 第 1 章 设备概要
1-31

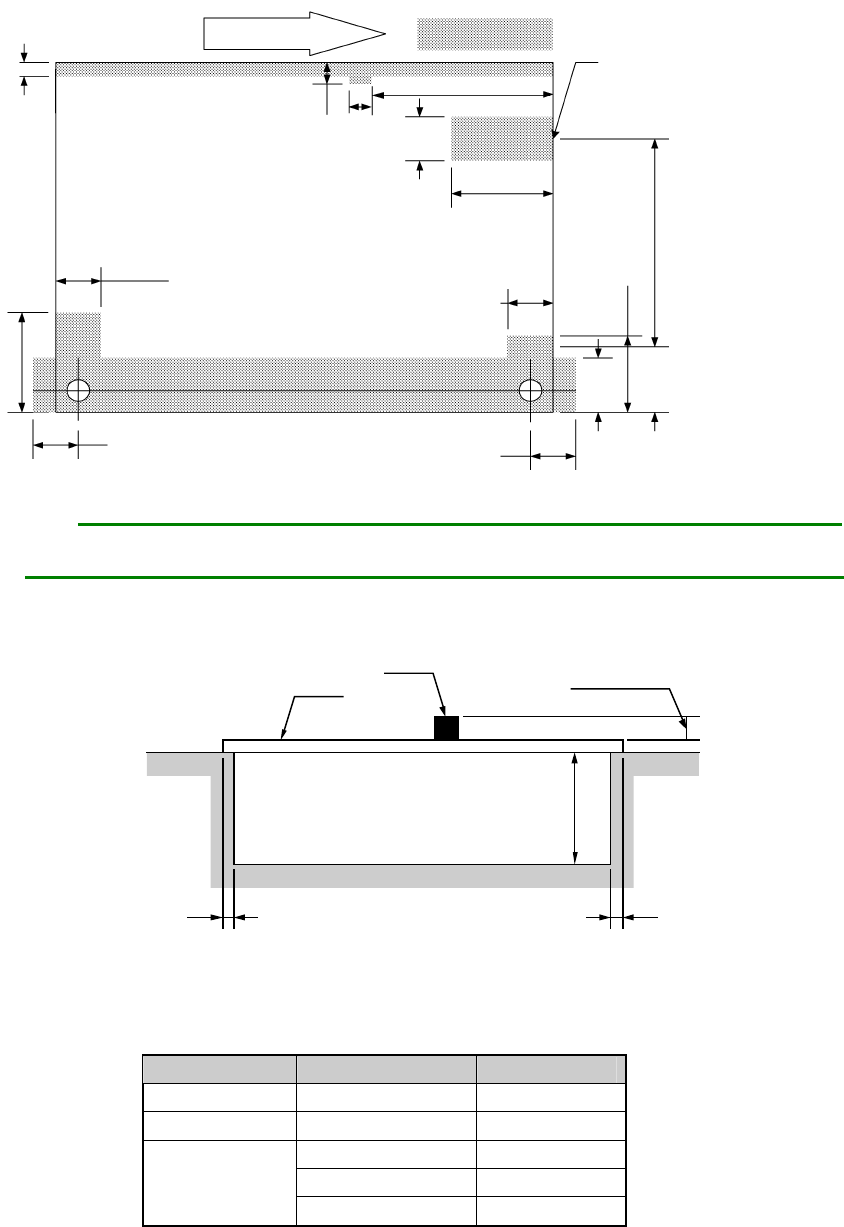

(2) 支撑销不可设定的范围(基板下面图)
图 1-1-4-5-2 基板下底面不可贴片的范围
基板传送方向如为反向(向左)时，支撑销的设置附加范围与图左右对称。
(3) 贴片元件高度及基盘反面传送高度范围
图 1-1-4-5-3 高度方向不可贴片的范围
表 1-1-4-5-1 元件高度规格
机型 元件高度规格 h1(mm)
KE-2050R
SC 规格 6
KE-2055R
NC 规格 12
NC 规格 12
HC 规格 20
KE-2060R
EC 规格 25
3
注意
基板背面
最
大
基板
元件
h1:尺寸请参照下表(1-1-4-5-1)
3
M 基板规格
基板传送方向 支撑销不可设置范围
164mm
(
M
基板规格
)
244mm(L、L-wide、E 基板规格)
挡块设置位置
4mm
7mm
■
20mm
22mm
63.5mm
25mm
17.5mm
17.5mm
34mm
91mm
39.5mm
21mm
22mm
0～90mm(M 基板规格、前面基准)
0～50mm(M 基板规格、后面基准)
0～185mm(L, L-Wide 基板规格、前面基准)
0～145mm(L, L-Wide 基板规格、后面基准)
0～210mm（E 基板规格、仅限前面基准）
（运转）
传送导轨固定侧
■
■
■
■
■
第 1 部 基本编 第 1 章 设备概要
1-32
3. 识别用标记
请按下述条件制作识别用标记。(图1-1-4-5-4)
但形状推荐使用均匀带色的圆形。
此外，标记周围的空白区域以图1-1-4-5-5所示范围为准。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
图 1-1-4-5-4 识别标记形状
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记为上述方向的
角度，以90°为单位配置的电路均可可识别标记。
2. 一张基板内的基准建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大登录数
基板标记 1组(２个标记或３个标记)
IC标记 50组(２对标记)
5. 可登录项目
标记编号、重心检测窗、检测时正色／反色的区別
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，通过登录用户指定的模板，可进行标记识别。
4. 间隙
请确保各识别标记周围没有导体图案、低
温焊接保护层、标记等其他元件。
此外，该间隙区域的尺寸请设定为识别标
记外围0.5mm以上的大正方形。
图 1-1-4-5-5 识别标记的间隙区域
A 和 C 尺寸 ：
0.5～3.0mm±10%以上
B 尺寸：
0.2mm 以上
0.5 mm 以上
0.5mm 以上
间隙区域
识别标记
注意 :
0.5 mm 以上
正方形
中空正方形
菱形
中空菱形
三角形
三角形
中空三角形
倒三角形
中空倒三角形
圆形
中空圆形
市松样(1)
市松样(2)
十字
第 1 部 基本编 第 1 章 设备概要
1-33
1-1-4-6 定心系统
本装置采用非接触式定心方式，从侧面照射激光，读取其光影，并以识别元件位置、角度
的激光校准传感器为途径。

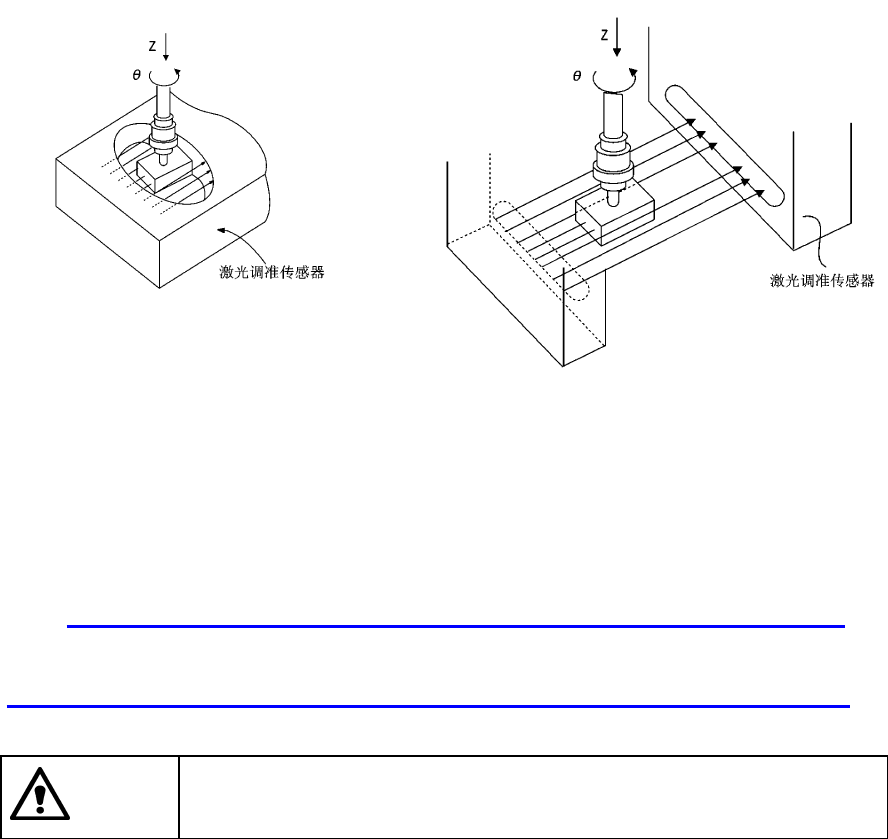

图 1-1-4-6-1 MNLA(KE-2050R、2055R、2060R) 图 1-1-4-6-2 FMLA(KE-2060R)
通过Z轴的上下移动，用真空来吸取元件，向元件投射激光。元件上遮住激光的部分成为阴
影，用θ轴旋转元件，可知该阴影宽度的变化。
◇ 从阴影宽度的变化来求出所吸取元件的位置偏移及角度偏移，校正该偏移量后进行贴片。
L
激光校准传感器适用于 IEC825Class1 及 CDRH Class 1。
请按本说明书指示安全使用。
注意
若不按本说明书的步骤进行控制、调整与操作，将有可能导致危险的辐射。
