第1部 基本篇 第4章 生产程序制作 4-237 3) 确定（[F8] 键） 按下确定 后，检测结果为有效，并 将其数值存入元件数据。然后， 返回原单独测量条件设定 画面。 4) 取消（[ESC] 键） 使检测结果无效，退回原来单独测量条件设定画面。 5) 再检测（[F10] 键） 用同样条件重新检测。
第1部 基本篇 第4章 生产程序制作
4-236
(3) 电极检测结果
元件示教完毕后，显示下列对话框。
图 4-5-4-6-11 图像元件示教检测结果对话框
1) 检测完元件
显示元件内容以及吸取位置。
2) 检测结果
显示检测的结果值｡( )内是原来的元件数据值。
没有检测的项目显示为 *** ｡
第1部 基本篇 第4章 生产程序制作
4-237
3) 确定（[F8] 键）
按下确定后，检测结果为有效，并将其数值存入元件数据。然后，返回原单独测量条件设定
画面。
4) 取消（[ESC] 键）
使检测结果无效，退回原来单独测量条件设定画面。
5) 再检测（[F10] 键）
用同样条件重新检测。
第1部 基本篇 第4章 生产程序制作
4-238
4-5-5 打印
选择“文件”/“打印”，从“程序数据”、“吸嘴设置”、“生产信息”、“优化”中选择
要打印的项目。
优化时需要进一步选择“选项”、“供应数”。

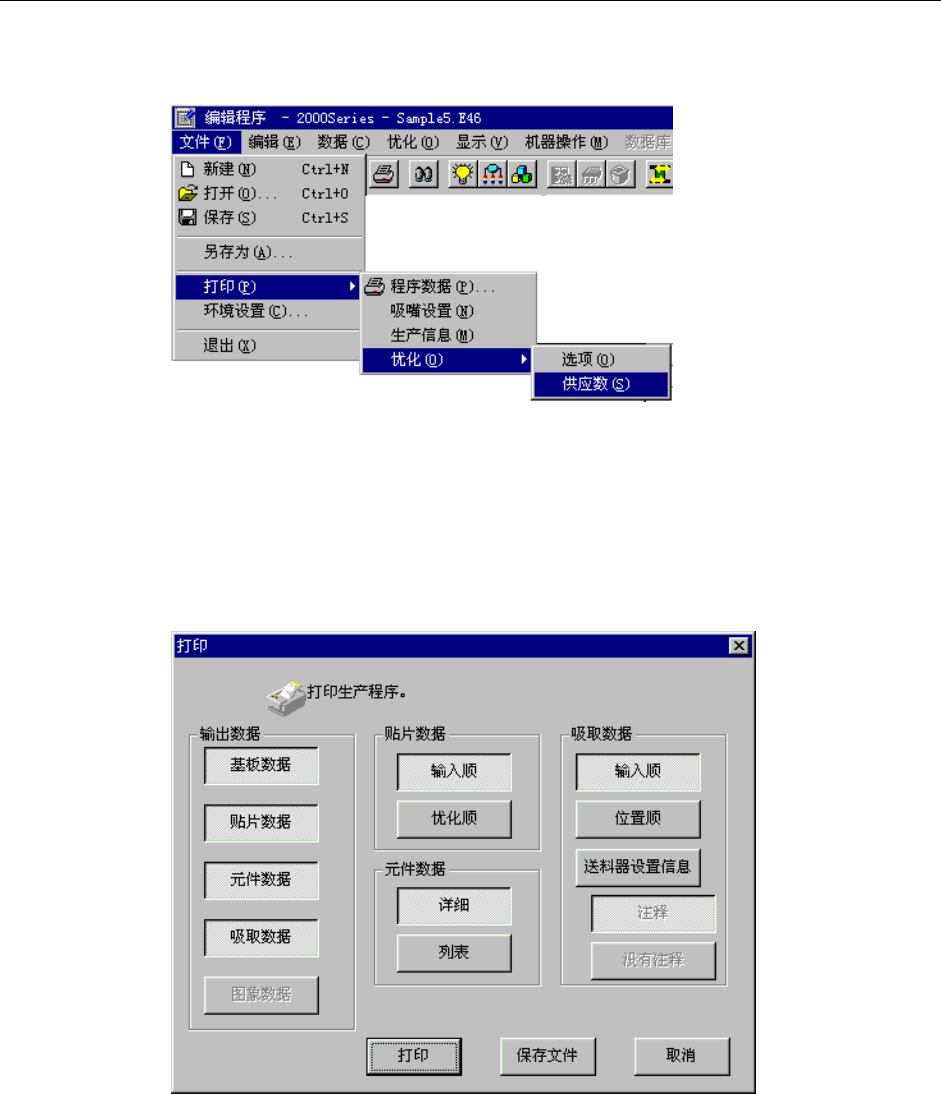

图 4.5.6.1 生产程序编辑显示的打印菜单
●“程序数据”：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式(t
xt)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>、<图象数据>的打印。
图 4.5.6.2 程序数据打印菜单
●“吸嘴分配”：打印吸嘴的分配状态。
●“生产管理信息”：生产管理信息由<生产管理信息>、<生产条件>、<元件数>构成，可通
过按钮来指定打印。在凹状态时打印。
●“优化/选项”：打印优化选项的设定内容。
●“优化/供给数”：打印优化选项的“元件供给数”。
