第2部 功能详解篇 第6章 通用图像 6-21 6-4-3-2 引脚元件简易输入画面 在引脚元件组定义画面 中按了“OK”后，显示引脚元件简 易输入画面，可输入、编辑引脚 元件组的数据。此外，也可进行元件组的追加、复制、粘贴、删除等操作。 引脚元件简易输入画面由 “引脚元件组一览”、 “引脚位置、 引脚数量、 引脚间距” 、 “引脚特征”3个项目构成。 图 6-4-3-2 引脚元件简易输入对话框 引脚元件组一览 引脚位置·引脚数量·…
第2部 功能详解篇 第6章 通用图像
6-20
6-4-3 引脚元件类的制作方法
6-4-3-1 引脚元件组定义画面
从元件数据画面中选择“引脚元件类”，则显示如下的“引脚元件组定义”画面。
指定与元件形状相同的模板后，在“各边的引脚组数”中输入元件组的数量。

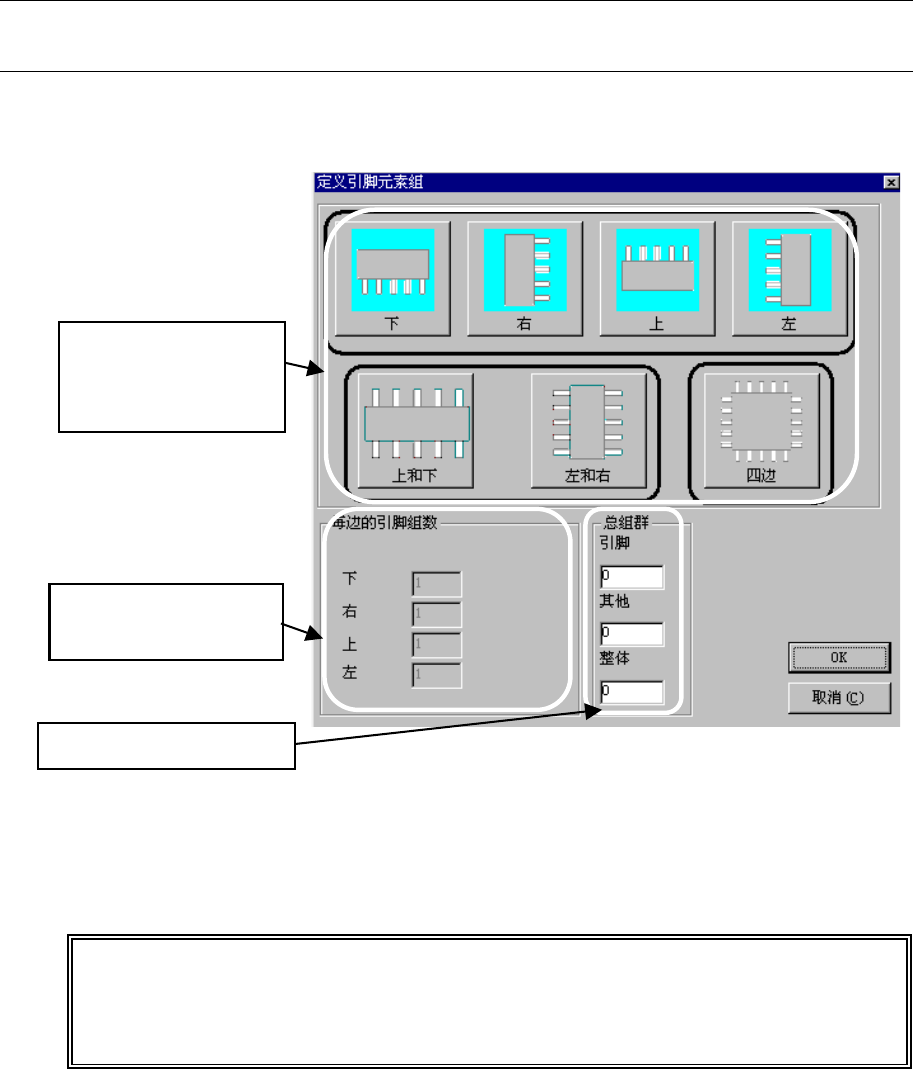

图 6-4-3-1 显示引脚元件组定义画面
输入后，选择“OK”。
※注：如果在引脚元件组定义画面中定义了元件组并按下 OK 结束运行，则从下一次开始，
即使按了简易输入按钮，也将被跳过。元件组的追加等，请在引脚元件简易输入对
话框中进行。
① 请选择模板。
(有 7 种模板可供
选
择。)
显示元件组数量的总和。
② 请输入各边的引脚
组数量。
第2部 功能详解篇 第6章 通用图像
6-21
6-4-3-2 引脚元件简易输入画面
在引脚元件组定义画面中按了“OK”后，显示引脚元件简易输入画面，可输入、编辑引脚
元件组的数据。此外，也可进行元件组的追加、复制、粘贴、删除等操作。
引脚元件简易输入画面由“引脚元件组一览”、“引脚位置、引脚数量、引脚间距”、
“引脚特征”3个项目构成。
图 6-4-3-2 引脚元件简易输入对话框
引脚元件组一览 引脚位置·引脚数量·引脚间距 引脚特征
第2部 功能详解篇 第6章 通用图像
6-22
1) 引脚元件组一览
引脚元件组一览中，可进行与Windows浏览器类似的操作。
图 6-4-3-3 引脚元件组一览表
2) 引脚位置、引脚数量、引脚间距
●引脚数量(LC)： 组内的引脚数
●引脚间距(LP)： 从引脚中心到下一引脚中心的距离
●第 1 引脚位置 X(FLX)： 从角(最外周)到第 1 元件的距离
图 6-4-3-4 引脚位置·引脚数量·引脚间距项目
单击“＋”，则符号变为
“－”，并显示在该引
脚
位置所定义的元件组。
