第2部 功能详解篇 第6章 通用图像
6-28
·
通用图像元件识别，是以“在 VCS 的中心，存在已设定的元件组配置时的元件中心”为
前提，检测各元件组并加以识别。
因此，如(图 6-5-1-6)所示，如果吸取位置偏离元件中心，则必须用下面的值设定识别
偏移，以使元件中心位置在 VCS 的中心。
识别偏移 X：(X center － X pick)
Y：(Y center － Y pick)
另外，在通用图像元件识别时，要识别的中心将变为设定元件组配置时的元件中心。
因此，贴片中心点如(图 6-5-1-6)所示，当偏离元件中心时，通过用下面的值来设定贴
片偏移，可使贴片中心点位于基板上的贴片点。
贴片偏移 X：(X place － X center)
Y：(Y place － Y center)
图 6-5-1-6
③ 在“第 1 元件配置”中，当示例的第 1 引脚的前端位置为(-20.0mm、-5.0mm)时，输入：
X 偏移：－20.0
Y 偏移： -5.0
Z 偏移： 0(不使用)
θ偏移: 0
容差通常设定为“0(零)”。
·
然后，设定元件组的排列。
排列数据包括维度与列·行的间距、数量。
④ “维度”
由于在引脚元件时为1维，因此在“维度”中选择1D。
在示例元件中第1元件组为30个，因而输入“列”的“数量：30”。
(图6-5-1-3)给出了各元件组的间距。
·若间距设为 0.5mm，则输入“列”的“间距：0.5”。
·容差通常设定为“0(零)”。
图 6-5-1-7
Top View
元件中心位置(Xcenter，Ycenter)
吸取位置(Xpick，Ypick)
贴片中心位置(Xplace，Yplace)
纵剖面
(外形中心位置)
Top View
第 1 元件组的
引脚间距
第 2 元件组的
引脚间距
第 3 元件组的
引脚间距
第 4 元件组的
引脚间距
第2部 功能详解篇 第6章 通用图像
6-29
⑤ “配置检查”
设定配置检查(引脚元件类中为弯曲检查)。进行检查时，选择配置检查复选框。与标准元
件相同，用相对于引脚间距的比率设定引脚弯曲的检查水平值。
·
若示例为 20%则
在“配置检查”中
输入 20%。
⑥ “欠缺元件”
在示例元件中虽然没有引脚欠缺，但像标准引脚元件那样在有引脚欠缺时，也可指定引脚
欠缺。
1个元件组可指定4个引脚欠缺。
指定方法与标准引脚元件相同，指定从引脚欠缺起点开始连续欠缺的个数。
·如果示例元件从第 5 根开始欠缺 3 根，则输入：
“列”的“开始”：5
“列”的“数目”：3。
● 经过上述步骤，即可完成元件组的设定。
接下来，定义此元件组的识别要素(元件)。
元件组中只能定义1个元件。即使定义多个也将无效。
在“元件”中选择追加。
第2部 功能详解篇 第6章 通用图像
6-30
3. “元件画面”
① “种类”
引脚元件的种类大致分为内部引脚与外部引脚。
内部引脚(图6-5-1-8)是指面向元件内侧且有引脚前端的引脚，而外部引脚则相反，面向元
件外侧，也有引脚前端。
·
示例元件是由外部引脚构成的。
在“种类”中选择外部引脚。
图 6-5-1-8
② “基准位置”
在引脚元件的情况下，元件的基点位置如上所述，即为引脚前端位置。
·
在“基准位置”中选择下底面的中心。
③ “元件极性”
指定图像上元件映像的明暗。
·
由于反射照明下的引脚元件映照明亮，因此在“元件极性”中选择明亮。
④ “偏移”
由于通常不使用，所以设定为“0(零)”。
⑤ “元件尺寸”
输入元件的尺寸。示例中采用引脚长度(Y)1.0mm，宽度(X)0.2mm时，
尺寸 X：0.2
Y：1.0
由于容差通常不使用，因此设定为“0(零)”。
⑥ “引脚/J 引脚”
□“剖面”(引脚形状)

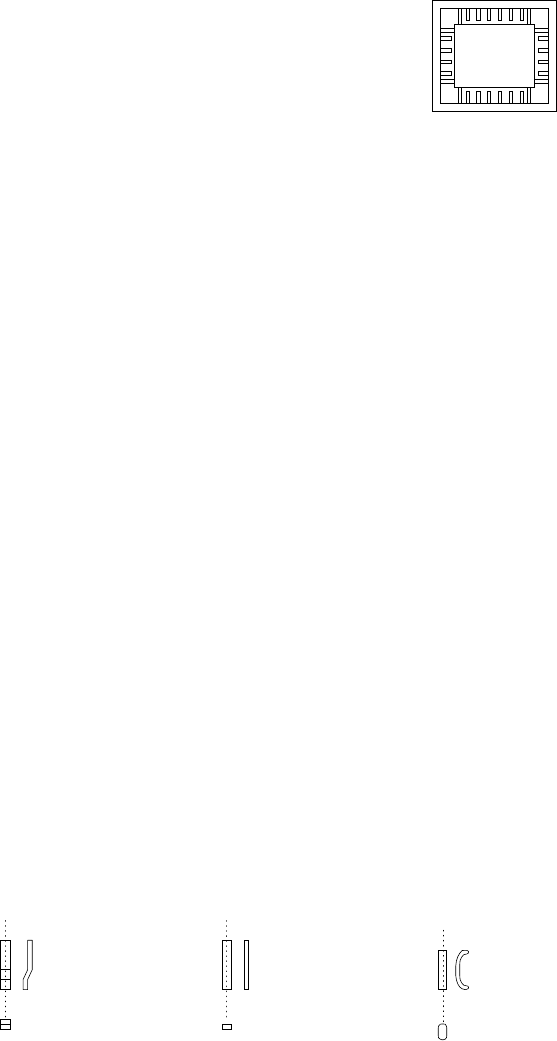

如(图6-5-1-9)所示，所有面的引脚形状均为平面的引脚叫作平面引脚，有落差的引脚叫作
鸥翼形引脚，整形为J的引脚叫作J-Bend引脚。
◆平面引脚多用于单向引脚连接器。
◆鸥翼形引脚多用于 QFP、SOP 等。
◆J-Bend 引脚多用于 PLCC(QFJ)、SOJ。
图 6-5-1-9
·
示例为鸥翼形引脚，在“剖面”中选择鸥翼形引脚。
⑦ “切割形状”
内侧引脚
例(SOCKET)
鸥翼形引脚
平面引脚
J-Bend 引脚
