第2部 功能详解篇 第6章 通用图像
6-30
3. “元件画面”
① “种类”
引脚元件的种类大致分为内部引脚与外部引脚。
内部引脚(图6-5-1-8)是指面向元件内侧且有引脚前端的引脚，而外部引脚则相反，面向元
件外侧，也有引脚前端。
·
示例元件是由外部引脚构成的。
在“种类”中选择外部引脚。
图 6-5-1-8
② “基准位置”
在引脚元件的情况下，元件的基点位置如上所述，即为引脚前端位置。
·
在“基准位置”中选择下底面的中心。
③ “元件极性”
指定图像上元件映像的明暗。
·
由于反射照明下的引脚元件映照明亮，因此在“元件极性”中选择明亮。
④ “偏移”
由于通常不使用，所以设定为“0(零)”。
⑤ “元件尺寸”
输入元件的尺寸。示例中采用引脚长度(Y)1.0mm，宽度(X)0.2mm时，
尺寸 X：0.2
Y：1.0
由于容差通常不使用，因此设定为“0(零)”。
⑥ “引脚/J 引脚”
□“剖面”(引脚形状)
如(图6-5-1-9)所示，所有面的引脚形状均为平面的引脚叫作平面引脚，有落差的引脚叫作
鸥翼形引脚，整形为J的引脚叫作J-Bend引脚。
◆平面引脚多用于单向引脚连接器。
◆鸥翼形引脚多用于 QFP、SOP 等。
◆J-Bend 引脚多用于 PLCC(QFJ)、SOJ。
图 6-5-1-9
·
示例为鸥翼形引脚，在“剖面”中选择鸥翼形引脚。
⑦ “切割形状”
内侧引脚
例(SOCKET)
鸥翼形引脚
平面引脚
J-Bend 引脚
第2部 功能详解篇 第6章 通用图像
6-31
指定引脚顶端形状。
除平引脚外均采用相同的处理方式，若指定平引脚以外，则必须指定“切割宽度”“切割
长度”。
· 示例的引脚前端形状平整，
在“切割形状”中选择平面引脚。
⑧ “涂层”
由于目前不使用，因此设定为“裸”。
⑨ “切割宽度”
由于目前不使用，因此设定为“0(零)”。
⑩ “切割长度”
在切割形状中指定平引脚以外时设定。
输入从引脚顶端开始的引脚形状不平坦部分的长度。
· 示例的引脚顶端形状平整，
“切割长度”：设定为“0(零)”。
11 “脚大小”
引脚为鸥翼形引脚时，必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·示例是鸥翼形引脚，若脚部分的长度为 0.5mm，则输入：
“脚大小”
“宽度”：0.2(与引脚宽度相同)
“长度”：0.4
● 经过上述步骤便完成了元件的数据输入，若选择右下角的“OK”，则返回“元件组”画面。
● 至此，第 1 元件组的定义已完成，若选择右下角的“OK”，则返回“扩展图像”画面。
)
第2部 功能详解篇 第6章 通用图像
6-32
● 此时，当还有后续元件组时，要在此处选择追加，同样输入数据，定义元件组。
由于示例中包括第4元件组，因此追加定义4个元件组。
将所有这些输入数据汇总起来，则如下所示：
图 6-5-1-10
元件
组名
第1元件
的配置
配置
检查
(排列) 欠缺 元件
元件
偏移
元件
尺寸
(引脚形状) 切割 脚
ELG0001 X:-7.25
Y:-5.1
Z:0
θ:0
容差：
全部为 0
レ 25%
レ 1D
列数：30
列间距
：0.5
容差：0
开始：5
数量：3
种类：
外部引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X:0.2
Y:0.4
容差：
全部为
0
ELG0002 X:13.31
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ 25%
レ 1D
列数：4
列间距
：1.27
容差：0
种类：
外部引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为
0
ELG0003 X:7.5
Y:4.9
Z:0
θ:180
容差：
全部为 0
レ 25%
レ 1D
列数：31
列间距
：0.5
容差：0
种类：
外部引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.2
Y: 0.4
容差：
全部为
0
ELG0004 X:-9.5
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ 25%
レ 1D
列数：4
列间距
：1.27
容差：0
种类：
外部引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为
0

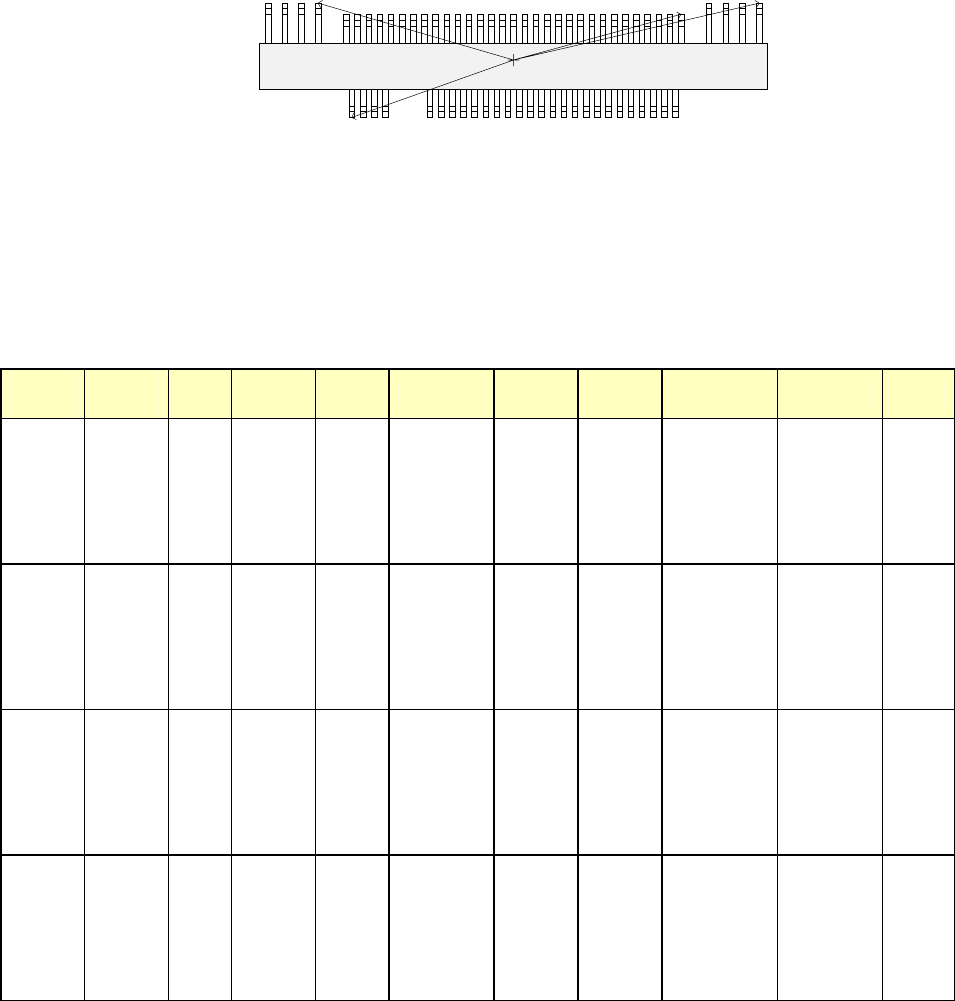

所有元件组的定义完毕后，选择左下角的“OK”，完成扩展图像数据的输入。
Top View
第
1元
件组
(X,Y)：(-7.25,-5.1)mm
方向(θ)：0°
间距：0.5mm、30 根
引脚从第 5 根开始欠缺 3 根
引脚长度：1.0mm
宽 度：0.2mm
鸥翼形引脚，顶端平板
脚长度：0.4mm
脚宽度
：0.2m
m
第
3元
件组
(X,Y)：(7.5,4.9)mm
方向(θ)：180°
间距：0.5mm、31 根
引脚长度：1.0mm
宽 度：0.2mm
鸥翼形引脚，顶端平板
脚长度：0.4mm
脚宽度：0.2mm
第
2元
件组
(X,Y)：(13.31,5.1)mm
方向(θ)：180°
间距：1.27mm、4 根
引脚长度：1.2mm
宽 度：0.4mm
鸥翼形引脚，顶端平板
脚长度：0.6mm
脚宽度：0.4mm
第
4元
件组
(X,Y)：(-9.5.0,5.1)mm
方向(θ)：180°
间距：0.5mm、4 根
引脚长度：1.2mm
宽 度：0.4mm
鸥翼形引脚，顶端平板
脚长度：0.6mm
脚宽度：0.4mm
