6-7 MNVC (多吸嘴 图像定心)
6-7 节及 6-8 节是关于 MNVC 功能的规格和操作说明。
6-7-1 概要
MNVC(Multi Nozzle Vision Centering)功能：使用 MNLA 贴片头校正图像识别，可以大幅度地提高
图像识别贴片效率。不同机种的图像识别对应状况参见下表。
表 6-7-7-1 各机种图像识别状况
MNLA(左) FMLA(右)
KE-2050R -- --
KE-2055R 标准配备 MNVC --
KE-2060R MNVC 为选装项，可以选择配备 标准配备对应图像识别
• KE-2055R 标准配备 MNVC、最多可用 4 个贴片头依次进行图像识别。
• KE-2060R 的 MNVC 功能为选装项，可以选择配备。KE-2060R 加装此功能后，最多
时可用 5 个贴片头依次进行图像识别。
6-7-2 设定和准备
为了使用 MNVC 功能，需要进行以下的设定和准备。
• 在机器设置时，请把 MNVC 选项设定为有效（参见“6-8-1 机器设置”）。
• 在生产程序的内容里，包括用 L 贴片头对大型元件(超过 10 mm)进行图像识别处
理时，在 ATC 上“用 VCS 不能检测的吸嘴(注 1)”应有 5 个以上(注 2)。
注 1：所谓“用 VCS 不能检测的吸嘴”是指在 MNVC 选项操作的状态也不能用图像识别装置检测的吸
嘴，以下均指这些吸嘴。
1. 在 500 号到 508 号的吸嘴中，下面中央的金属部分被涂成黑色的(参见下图)。
图 6-7-2-1 从下面看的适合吸嘴例
2. 标准吸嘴以外，短边 4mm 以下的吸嘴(参见“6-7-7（2）特别订制吸嘴”)。
3. 夹持吸嘴被涂成黑色的。
* 下面中央的金属部被涂成黑色
第2部 功能详解篇 第6章 通用图像
6-46
注 2： 关于 ATC 上的吸嘴数量
1. 防眩用吸嘴的安装
用 L 贴片头识别大型元件时，L1～L4 轴如 L1 和 L3 或 L2 和 L4 跳过邻接的轴来使用。此时
不使用的轴的吸嘴外轴，或吸嘴外轴反射光进入 VCS 摄像机，就不能正确地进行图像识别。
为了防止这种情况，使用 MNVC 选项时，追加了如下生产前检查和动作。
（1）生产开始前，检查在ATC上是否有5个以上的用VCS不能检测的吸嘴。
（2）在不使用的邻接轴的，VCS 不能检测的吸嘴位置上，安装防眩用吸嘴
(参见下图)。
L1 L2 L3 L4
部品吸着用のノズル
防眩用のノズル

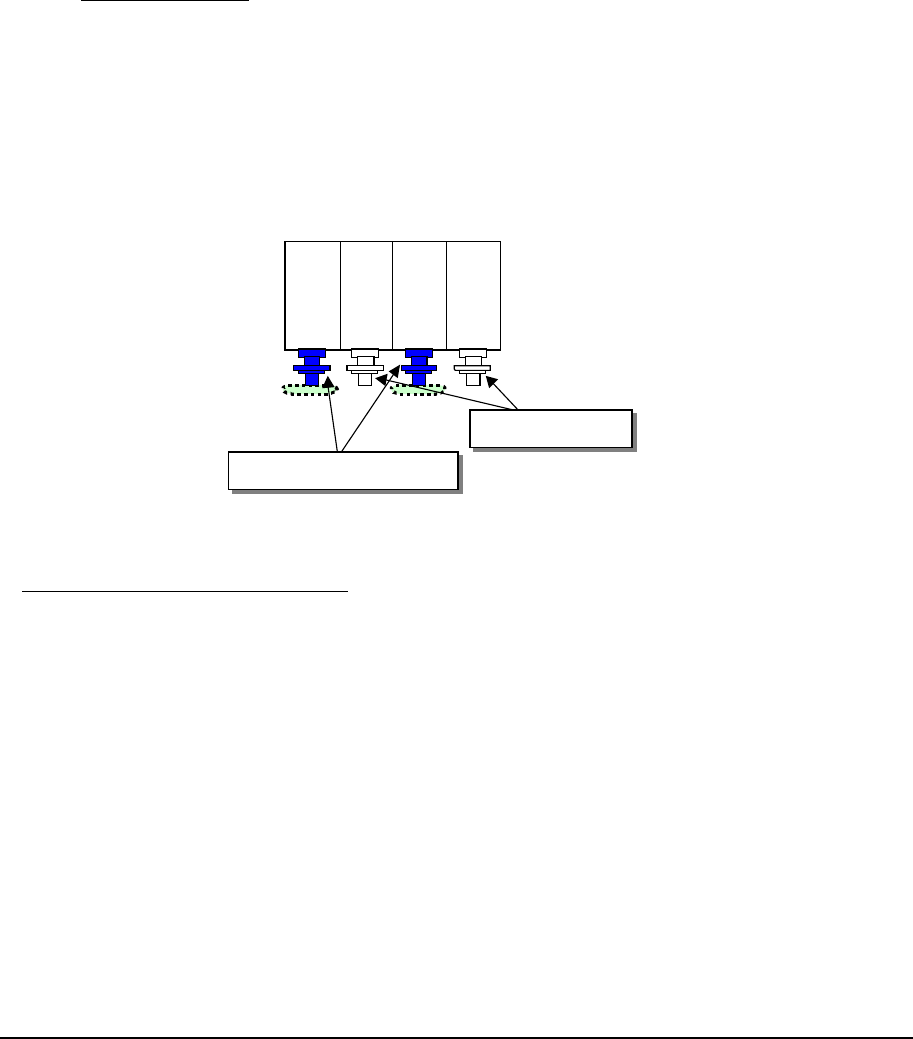

图 6-7-2-2 用 L1/L3 轴吸取大型元件时的吸取用吸嘴和防眩用吸嘴( 模式图 )
2. 关于用 VCS 不能检测的吸嘴数量
在生产程序中，预定使用的某个吸嘴安装了防眩用吸嘴后，在按原目的(吸取元件)使用吸嘴（吸
取元件）时，需要更换吸嘴，可能影响生产效率。
为了避免更换这样的吸嘴，我们推荐采用安装
[用生产程序使用的数量 + 2 个]
把 VCS 不能检测的吸嘴安装到 ATC 上。
[ 避免因贴片头故障影响运转时的运用 ]
对安装防眩用吸嘴的贴片头发生故障进行回避运转(设备运转的设置为 “不使用” 故障贴片头)
时，吸嘴将自动不被安装。但，因该贴片头不能遮挡反射光，有可能妨碍 MNVC 的功能。
在此状态下，为了使用 MNVC 功能，请手动安装防眩用吸嘴，进行恢复故障贴片头的处理(或进
行防止贴片头发光的处理)。
6-7-3 贴片精度
有关不同元件种类的贴片精度，请参见『1-1-4-2 机器规格』的贴片精度表的“VCS(MNLA 贴片头时)”
的相关栏。
防眩用吸嘴
吸附元件用的吸嘴
第2部 功能详解篇 第6章 通用图像
6-47
6-7-4 适用元件尺寸
请参见『1-1-4-4 对象元件和元件包装』的适用元件尺寸。
6-7-5 对象元件种类
铝电解电容器、GaAsFET、SOP、TSOP、HSOP、TSOP2、PLCC(QFJ)、SOJ、QFP、QFN、单向引脚连接器、
双向引脚连接器、Z 引脚连接器、扩展引脚连接器、BGA、FBGA、通用图像元件、外形识别元件
6-7-6 适用识别装置
可对应标准 VCS／高分辨率 VCS 选购件。
6-7-7 适用吸嘴
(1) 标准吸嘴
标准吸嘴为#500～#508 适用吸嘴。
但是，#505、#506、#507、#508 用 VCS 摄像时，请改为不发光件。
(2) 特别订货吸嘴
特别订货吸嘴用 VCS 摄像时，仅可适用吸附面不发光的吸嘴。但是，如果“发光范围的短边”距离
吸嘴中心±2.0mm 以下，可以适用（参见图 6-7-7-1）。
图 6-7-7-1 特别订货吸嘴的可以适用范围
发光范围为Φ4mm 以下
宽度应为 4mm (±2.0mm) 以下
应为不发光
