第2部 功能详解篇 第6章 通用图像
6-48
6-7-8 共面性检查
用 MNLA 贴片头可以检查共面性。用多个贴片头进行图像识别时，也可以顺序检查共面性。
MNLA 贴片头的共面性检查适用元件尺寸如下所示。
□3.00～□26.5mm×11mm (标准测定)
□3.00～□26.5mm×11mm (高精度测定)
6-8 MNVC 的操作方法
6-8-1 机器设置
选择机器设置的使用单元，单击使用单元（功能）标签，显示下图。MNVC 按钮为凹陷的，MNVC 功能
有效。详细情况请参见『第 8 章 机器设置』的『使用单元(功能)』。
第2部 功能详解篇 第6章 通用图像
6-49
6-8-2 贴装数据的编辑
通过以下方法将图像识别元件分割给 MNLA 贴片头。
(1) 指定贴片头

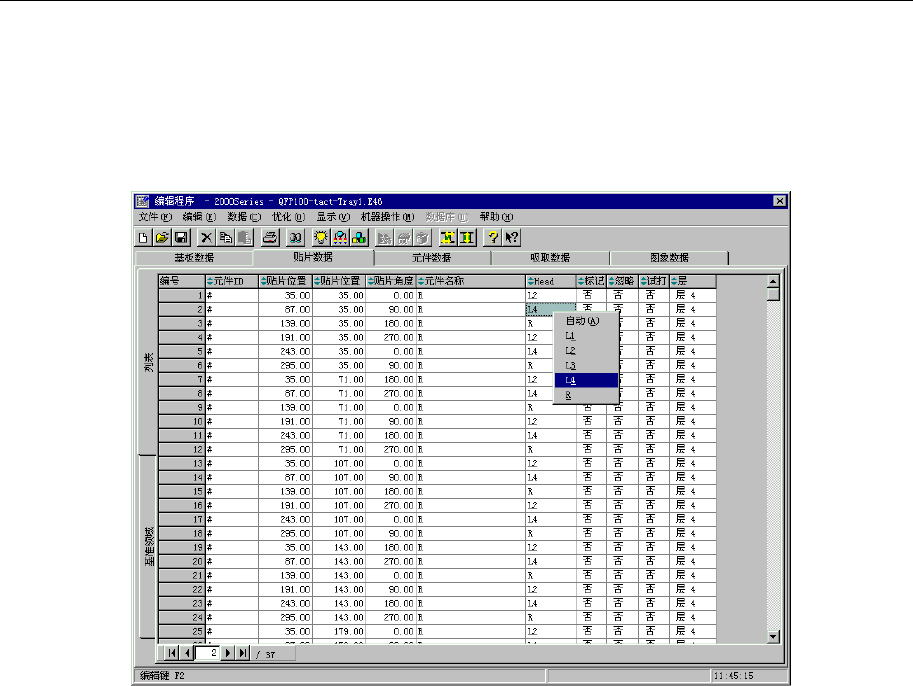

下图为程序编辑的贴装数据编辑画面。选择图像识别元件的贴装点，指定贴片头为 MNLA 贴片头(L1～
L4)，在输入顺序生产时，图像识别元件就分配给 MNLA 贴片头。
图 6-8-2-1 贴片头的指定
(2) 自动选择
贴片头被指定为自动选择(默认值)时，不管是否是输入顺序生产还是最优化顺序生产，只要是
可以适用于 MNLA 贴片头的元件，图像识别元件也可以自动地分配给 MNLA 贴片头。
第2部 功能详解篇 第6章 通用图像
6-50
6-8-3 优化
在程序编辑画面的菜单上选择了“优化”之后，显示如下画面。请进行必要的选项设定，按“运行”
按钮(优化选项设定没有 MNVC 功能的追加项目)。
图 6-8-3-1 优化选项的设定
显示如下画面。确认优化选项，如果没有问题，请按“确定”按钮。
图 6-8-3-2 确认优化选项
