第2部 功能详解篇 第6章 通用图像
6-52
6-8-4 图像识别检查
可以用任意的贴片头进行图像识别检查。下图是调出图像识别检查时显示的画面。默认时，FMLA 贴
片头被选择。想用 MNLA 贴片头进行图像识别检查时，请按使用的贴片头的“Head 选择”按钮。

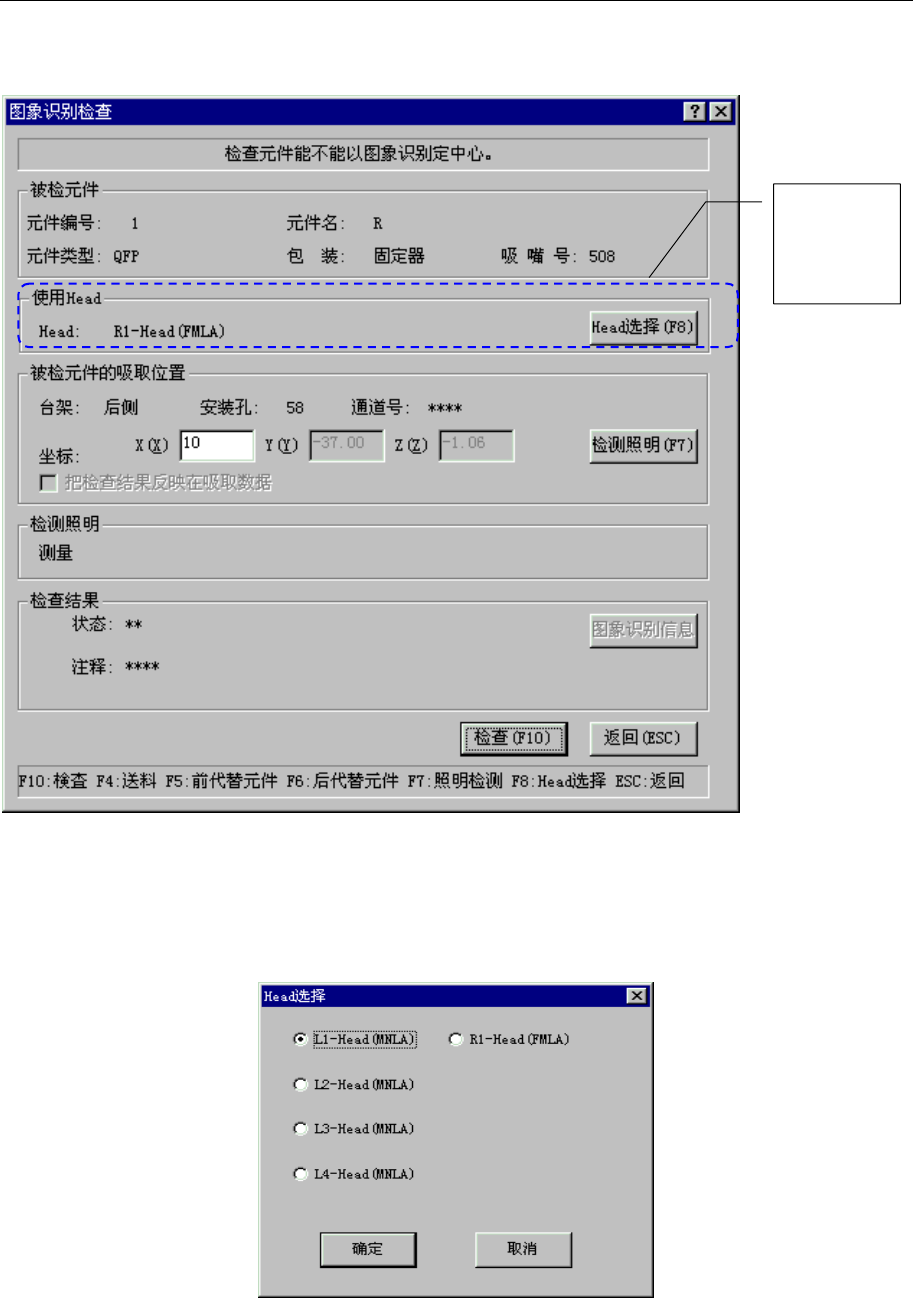

图 6-8-4-1 图像识别检查对话框
（注） 如果是不能适用于 MNLA 贴片头的元件时，则用灰色显示出贴片头选择画面，不能选择贴片
头。
在如下画面中，请指定进行图像识别检查的贴片头，然后按“确定”按钮。
图 6-8-4-2 选择贴片头
选 择 MNLA
贴片头状
态
第2部 功能详解篇 第6章 通用图像
6-53
6-8-5 错误图像的显示
操作选项“发生错误时暂停”被设定的情况下，从如下暂停画面可以预显示/保存发生图像识别错误
元件的图像。显示如下图像后，请按“详细错误”按钮。

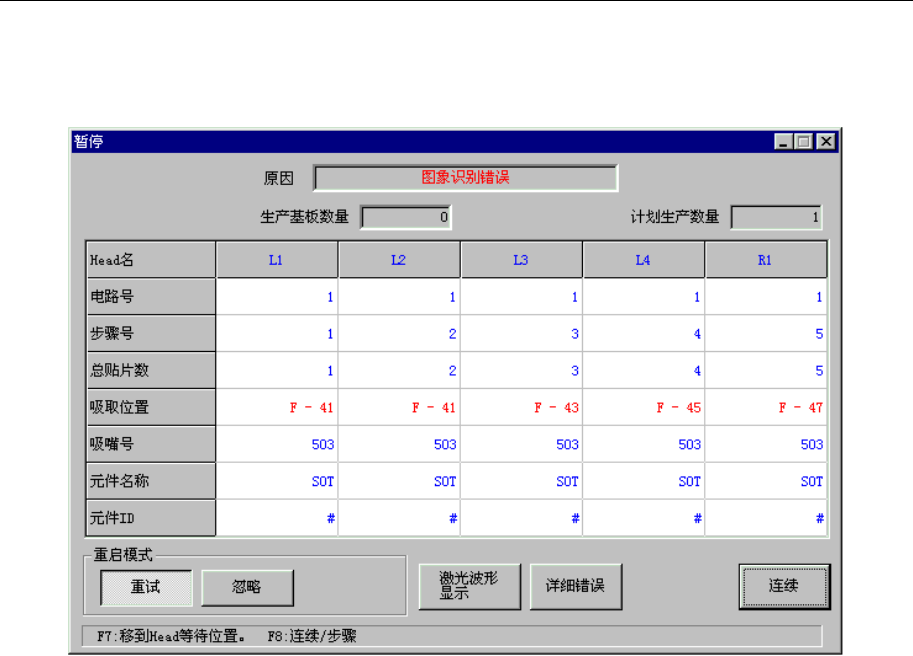

图 6-8-5-1 暂停画面
第2部 功能详解篇 第6章 通用图像
6-54
下面的画面是错误详细信息画面。选择“错误内容”中的 VCS 识别的贴片头，然后按“错误图
像处理”按钮
。

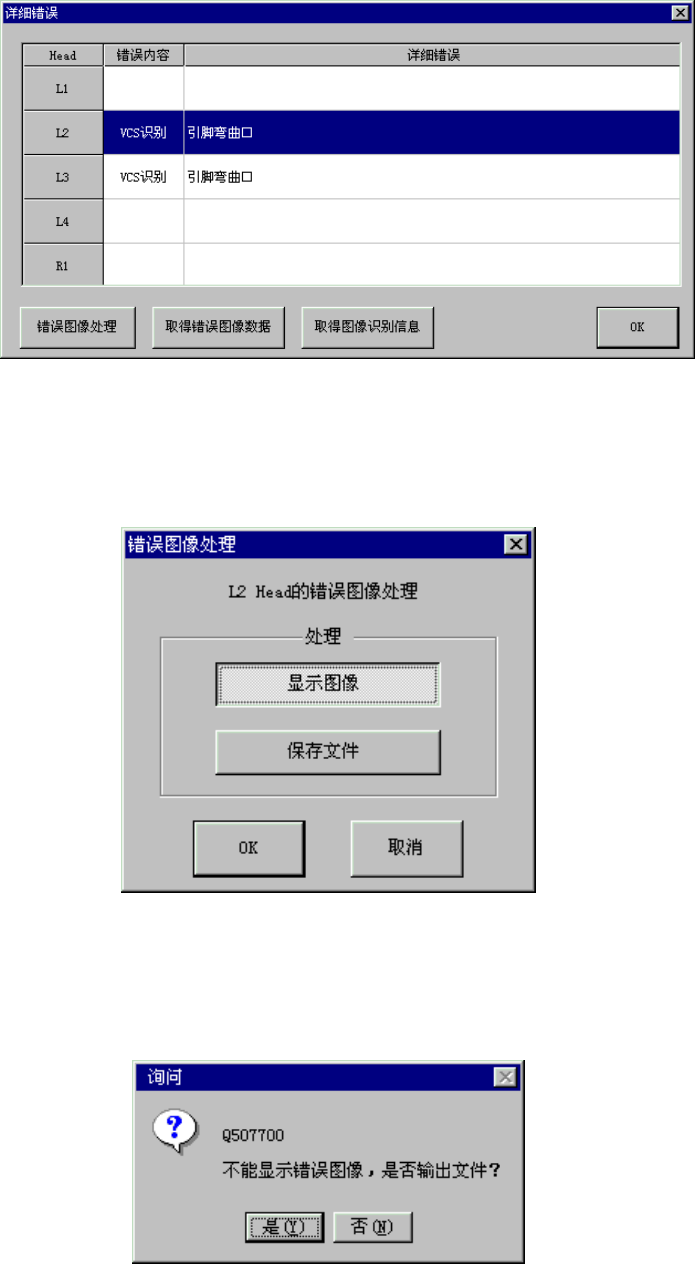

图 6-8-5-2 详细错误显示对话框
显示如下对话框。要把画面显示到监视器上时，请选择“显示图像”，然后按“OK”键。选择的贴
片头错误画面被显示到监视器上。
如果选择保存文件，按“OK”之后，监视器显示出错误图像的同时，错误图像保存到 HDD。
图 6-8-5-3 错误图像处理对话框
（注）如果进行了“取得错误图像数据”，之后就不能显示错误图像了。
因此，按了“取得错误图像数据”按钮之后，显示如下对话框画面。如果不需要显示错误图
像，请按“是”。过去 5 次的错误图像信息被保存到 HDD。如果还想显示错误图像时，请按“否”。
图 6-8-5-4 错误图像取得的确认对话框
