第2部 基本编 第8章 机器设定 8-26 8-5-10-5 MTC/MTS 使用单元 设置“MTC/MTS”或“DTS” 使用的“有”、“无”等。 选择“MTC/MTS使用单元”标签，则显示如下图所示的MTC/MTS使用单元设置画面。 图 8-5-17 MTC/MTS 使用单元设置画面 1) 设置项目 No. 项目 设置内容 1 MTC/MTS/DTS 使用单元 使用/不使用 MTC/MTS/DTS 单元 设置使用的 MTC/MTS …
第2部 基本编 第8章 机器设定
8-25
7
MNVC
（仅限于 KE-2055R、2060R）
不进行 MNVC 图像识别。优化为 L 贴片头不分配图像元件。
8 一起送料
基板传送结束时，全部使用的送料器元件一起送料。在不间断运行模
式生产的情况下，进行单侧台架一起送料。
因元件用完等原因而变更台架的情况下，用变更目标的送料器台架，
仅对基板上未贴片元件的送料器进行一起送料。
表 8.5.5 退出时保持数据功能及同时吸取/吸取位置优先模式的说明
No. 单元 生产操作
1 退出时保持数据功能 退出桌面画面时，保存已读取的生产程序信息，下次启动时复
原生产程序信息。
2 同时吸取优先模式 标准生产操作，在一定的可同时吸取范围内进行生产操作。
3 吸取位置优先模式 根据元件尺寸变化可同时吸取范围。对于极小元件，可同时吸
取范围变窄，在吸取数据的吸取坐标附近位置进行吸取。当吸
嘴超出模部范围时，吸取时会显示吸取偏移错误。从而防止贴
片时相邻元件与吸嘴接触。
8-5-10-4 VCS 使用单元(仅限于 KE-2055R、KE-2060R)
选择“VCS使用单元”标签，则显示如下图所示的VCS使用单元设置画面。
图 8-5-16 VCS 使用单元设置画面
1) 设置项目
当VCS单元发生故障时，在本项目中指定“不使用的单元”，可以不变更生产程序数据而进行
吸取贴片。
※VCS识别元件的贴片被跳过。
2) 设置方法
· 通过点击来选择功能。
按钮为凸状态时为不使用，凹状态时为使用。
· 没有用在MS参数进行设置的单元不能选择。
第2部 基本编 第8章 机器设定
8-26
8-5-10-5 MTC/MTS 使用单元
设置“MTC/MTS”或“DTS” 使用的“有”、“无”等。

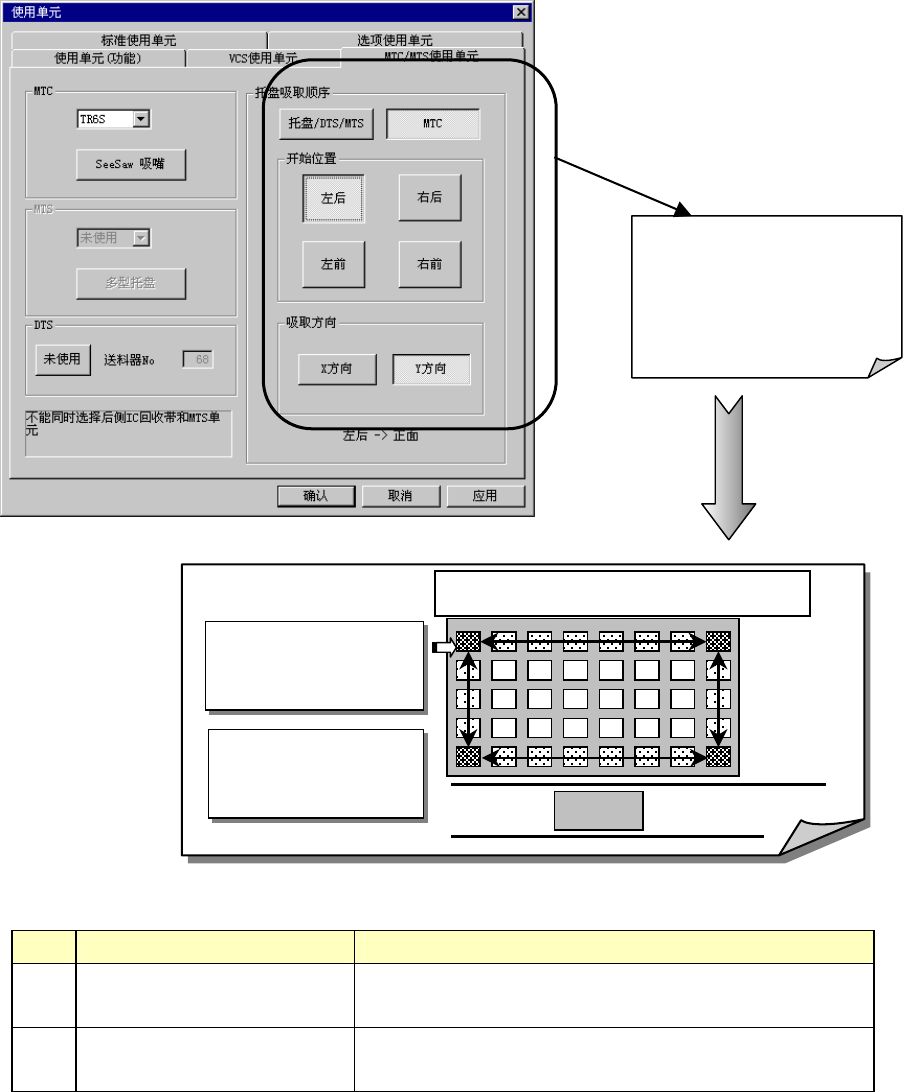

选择“MTC/MTS使用单元”标签，则显示如下图所示的MTC/MTS使用单元设置画面。
图 8-5-17 MTC/MTS 使用单元设置画面
1) 设置项目
No. 项目 设置内容
1 MTC/MTS/DTS 使用单元
使用/不使用 MTC/MTS/DTS 单元
设置使用的 MTC/MTS 或 DTS 的类型。
2 托盘吸取顺序
托盘元件的吸取顺序
设置各使用单元的元件吸取方向。
托盘吸取顺序：
元件吸取方向可选择
8 种。
基板
传送路线
供给装置：MTC、MTS、DTS、托盘支架
开始位置：将吸取
开始位置设置为 4
角中的某一个。
吸取方向：从 Y 方
向(标准)与 X 方向
中选择。
第2部 基本编 第8章 机器设定
8-27
2) 设置方法
① 托盘
当为MTC/MTS时，在组合框中指定所使用的装置单元。当为DTS时，则按下使用按钮，然后
输入送料器编号(安装孔编号)。
· MTC与MTS不能同时连接。
· MTS与DTS不能同时连接。
· 若在可选使用单元中选择了后部IC回收带，不能设置MTS。
② 托盘吸取顺序
点击选择吸取顺序。若选择则按钮成为凹状态。
· 托盘吸取顺序是将装置单元分为以下2组进行指定。
I.托盘、DTS、MTS
Ⅱ.MTC
· 托盘元件的吸取顺序有一下的8种，根据开始位置、吸取方向的按钮决定采用何种。在画
面右下显示已决定的操作。开始位置、吸取方向的关系如表8-4-10-4。
表 8-5-6 托盘吸取顺序
方向/开始位置 左内侧 右内侧 左前方 右前方
X 方向 左内侧→右侧 右内侧→左侧 左前方→右方 右前方→左舱
Y 方向 左内侧→前面 右内→前面 左前方→内侧 右前方→内侧
※ 默认：左内侧→前面
· 不使用MTC等时，也可改变本功能的设置。
3) 生产操作
已将MTC/MTS/DTS使用单元指定为“不使用”时，所指定的供给元件被跳过，继续进行贴片。
