第 2 部 功能详细编 第 9 章 手动控制 9-5 (1) ATC 滑板 控制 ATC 滑板的开、关。 （2）停止挡销 控制停止挡销的开、关。 （3）支撑台板 控制支撑台板的开、关。 (4) 外形基准夹盘 控制外形基准夹盘的开、关。 (5) MTC 送料滑梭 控制 MTC 送料滑梭的引出、收纳。 (6) MTS 盘 控制 MTS 托盘的引出、收纳动作。 要引出时，显示托盘控制对话框。请指定[托盘层数]，再按[引出]按钮。
第 2 部 功能详细编 第 9 章 手动控制
9-4
9-3 贴片头控制菜单
右击轨迹球或按命令按钮的“贴片头控制菜单”，则显示弹出菜单。从菜单的列表中选择要
执行的项目后，即执行该动作。
如果从弹出菜单中选择项目，则轴将移动。在选择前，请务必确认装置内
部无人作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装
置内部，也不要将脸和头靠近装置。
在MS参数的“选项”设定中未被选中(未安装)的单元，不显示相对应的菜单。
此外，不受机器设置的“使用单元”设定的影响。(也显示不使用的单元)

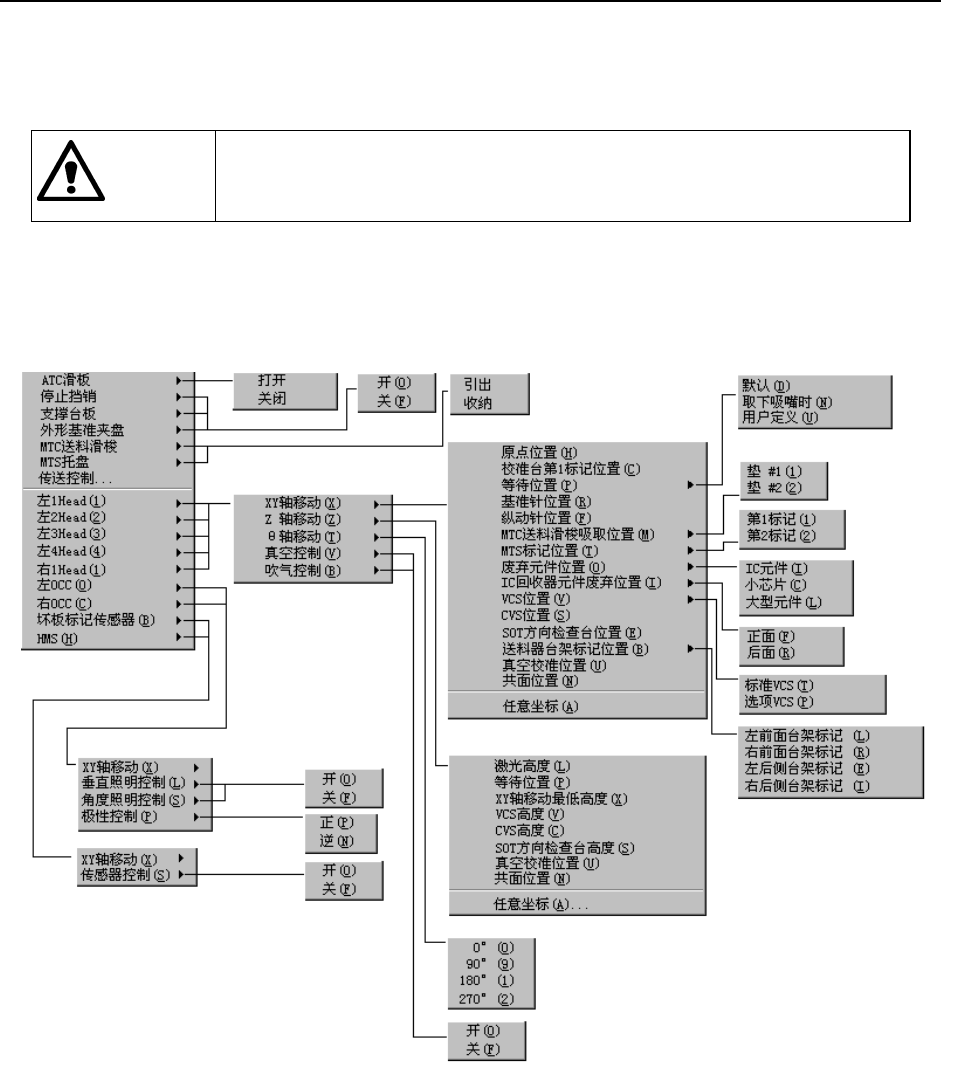

图 9-3-1 贴片头控制菜单
警告
第 2 部 功能详细编 第 9 章 手动控制
9-5

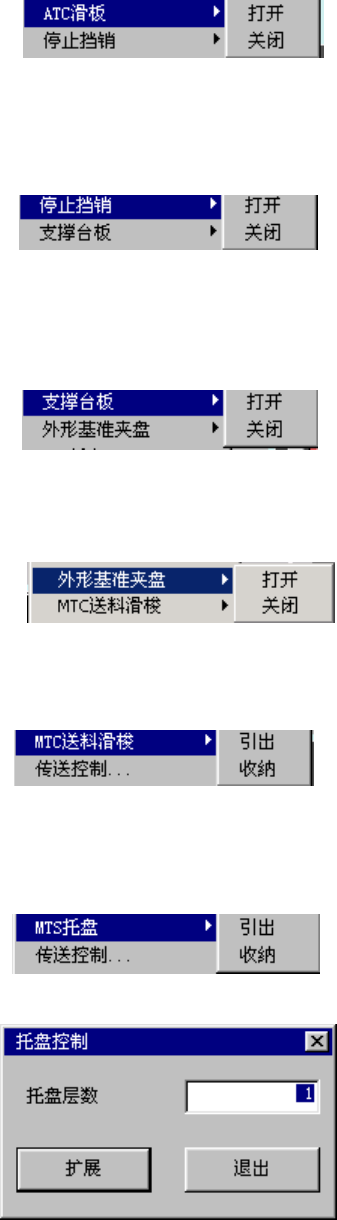

(1) ATC 滑板
控制 ATC 滑板的开、关。
（2）停止挡销
控制停止挡销的开、关。
（3）支撑台板
控制支撑台板的开、关。
(4) 外形基准夹盘
控制外形基准夹盘的开、关。
(5) MTC 送料滑梭
控制 MTC 送料滑梭的引出、收纳。
(6) MTS 盘
控制 MTS 托盘的引出、收纳动作。
要引出时，显示托盘控制对话框。请指定[托盘层数]，再按[引出]按钮。
第 2 部 功能详细编 第 9 章 手动控制
9-6
(7) 传送控制
控制基板的搬入、搬出动作。
请先在按钮上指定[基板搬进]、或[基板搬出]，再按[执行]按钮。
(8) XY 轴移动
将所选单元移动到选择的位置。
不能选择所选单元无法移动的位置的菜单。
有通过所选控制单元的基准进行的向标准位置的移动，以及向任意坐标的移动。
标准位置有:原点位置、CAL挡块第1标记位置、待机位置(默认、吸嘴拆下时、用户定义)、基
准销位置、从动销位置、MTC调节板吸取位置、元件废弃位置(IC、芯片、大型)、VCS位置、C
VS位置、台标记位置、真空校准位置。
选择弹出菜单的移动位置后，则根据所选控制单元的基准进行移动。想移动到任意坐标时，
显示下图的 XY 任意坐标移动画面。
图 9-3-2 XY 任意坐标移动对话框
