第 2 部 功能详细编 第 9 章 手动控制
9-8
图 9-3-5
输入移动地点坐标，选择“执行(1)”按钮，或按下“F3”键，则所选的贴片头将移动。
在进行移动前，请确认在移动位置的坐标上没有妨碍贴片头的物体。
如果不谨慎进行，可能会损坏贴片头等。
注意
KE-2050R,2055R
KE-2060R
第 2 部 功能详细编 第 9 章 手动控制
9-9

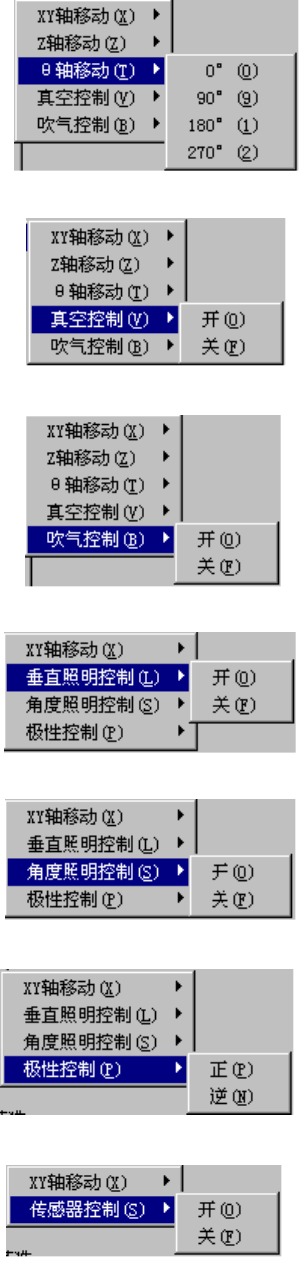

（10）
θ
轴移动
将选中的贴片头旋转到所选择的角度。
图9-3-6
(11) 真空控制
将所选贴片头的真空设置ON或OFF。
图9-3-7
(12) 喷吹控制
将所选贴片头的喷吹设置ON或OFF。
图9-3-8
(13) 垂直照明控制
将OCC的照明置为ON或OFF。
图9-3-9
(14) 角度照明控制
将OCC的照明置为ON或OFF。
图9-3-10
(15) 极性控制
将OCC的极性置为顺(正)或反(负)。
图9-3-11
(16) 传感器控制
将选中的传感器置为ON或OFF。
图 9-3-12
第 2 部 功能详细编 第 9 章 手动控制
9-10

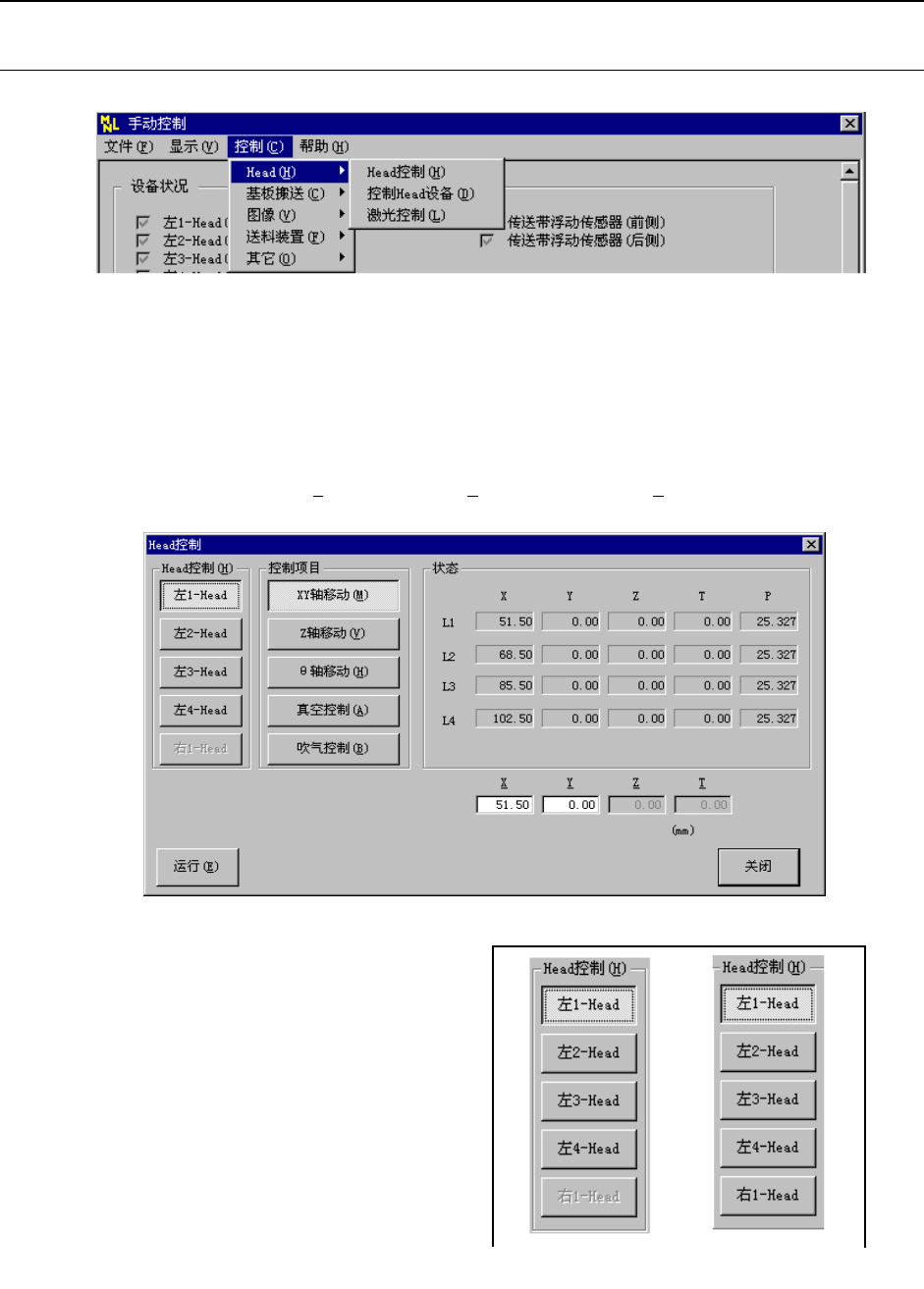

9-4 控制
9-4-1 贴片头（Head）
贴片头（Head，下同）项目包括“Head控制(H)”、“控制Head设备”、“激光控制”。
图 9-4-1
① Head 控制：可移动贴片头的各轴。
② 控制 Head 设备：可控制“OCC”、“坏板标记传感器”、“HMS”。
③ 激光控制：可进行激光的检查等。
9-4-1-1 Head 控制
从菜单栏中选择“控制（C）” →“Head(H)” →“Head控制(H)”或选择命令按钮的“Head
控制(H)”，显示如下的控制画面。
图 9-4-1-1-1 Head 控制
(1) Head 控制
利用按钮选择来控制对象贴片头。
不受机器设置的“使用单元”设定的影响。(也
可选择不使用的单元)
KE-2050R,2055R
KE-2060R
