第 2 部 功能详细编 第 9 章 手动控制
9-13

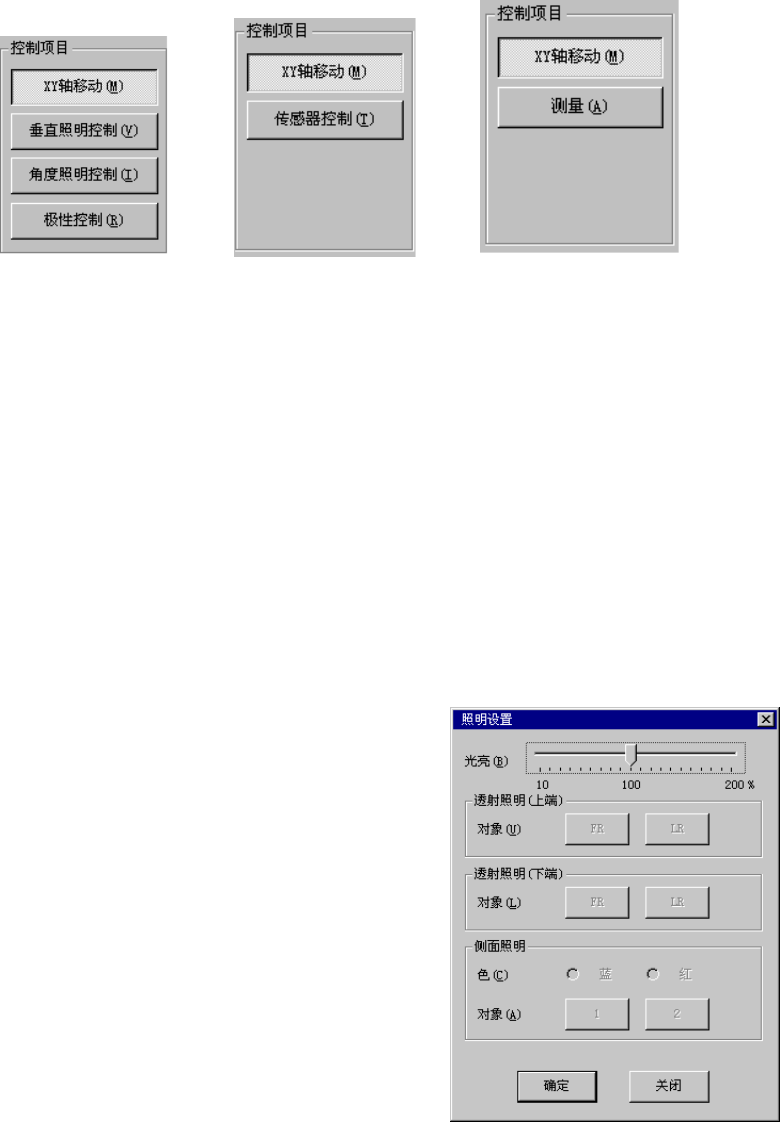

(2) 控制项目
利用按钮来选择控制项目。
控制项目选择的按钮因控制单元而异。
① OCC ② 坏板标记传感器 ③ HMS
图 9-4-1-2-(①) 图 9-4-1-2-(②) 图 9-4-1-2-(③)
(3) 控制按钮
利用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
● 在控制单元中选择了 OCC 时的控制方法
1) XY 轴移动
与贴片头控制的 XY 轴移动相同。
2) 垂直照明控制
对OCC的垂直照明的ON/OFF进行控制。
① 控制项目的“垂直照明控制”被选中时，选择“ON(1)”按钮、“OFF(2)”按钮、“ON/OF
F(3)”按钮或按下“F3”键、“F4”键、“F5”键进行控制。
② 控制项目的“照明控制”被选中时，按“设定(4)…”按钮或“F6”键，显示照明设定画面。
③ 光量
移动滑块来设定光量。
如果选择“确定”按钮，则从下一次开始，根据
设定的内容将照明置于ON。
如果选择“关闭”按钮，则设定的内容无效。
◇ 在控制结束时更新照明的状态显示。
図 9-4-1-2-2 照明設定画面
第 2 部 功能详细编 第 9 章 手动控制
9-14
3) 角度照明控制
对OCC的角度照明的ON/OFF进行控制。
控制方法请参见2)垂直照明控制项目。
4) 极性控制
对OCC极性的正/反进行控制。
在控制项目的“极性控制”被选中时，选择“正(1)”按钮、“反(2)”按钮、“正/反(3)”按钮
或按下“F3”键、“F4”键、“F5”键进行控制。
● 在控制单元中选择了坏板标记传感器时的控制方法
1) XY 轴移动
与贴片头控制的XY轴移动相同。
2) 传感器控制
对坏板标记传感器的传感器ON/OFF进行控制。
在控制项目的“传感器控制”被选中时，选择“ON(1
)”按钮、“OFF(2)”按钮、“ON/OFF(3)”按
钮或按下“F3”键、“F4”键、“F5”键进行控制。
● 在控制单元中选择了 HMS 时的控制方法
1) XY 轴移动
与贴片头控制的XY轴移动相同。
2) 测量
测量高度的装置
在选中控制项目的“测量”时，选择“执行(1)”按钮或按下“F3”键控制。
在控制结束时更新测量结果的状态显示。
(4) 状态显示
① OCC
在XY轴坐标、照明的ON/OFF控制结束
时显示。
② 坏板标记传感器
在XY轴坐标、照明的ON/OFF控制结束
时显示。
连续显示传感器的ON/OFF。
③ HMS
XY轴坐标、Z轴坐标控制结束时显示。
图 9-4-1-2-3 状态显示画面
第 2 部 功能详细编 第 9 章 手动控制
9-15
9-4-1-3 激光控制
从菜单栏中选择“控制（C）”→“贴片头(H)”→“激光控制(L)”或选择命令按钮的“激光
控制”，显示如下的激光控制画面。
图 9-4-1-3-1 激光控制画面
(1) 控制单元
利用按钮来选择控制对象单元。
不受机器设置的“使用单元”设定的影响。(也可以选择不使用的单元)
图 9-4-1-3-1(a)
KE-2050R,2055R
KE-2060R
