第 2 部 功能详细编 第 9 章 手动控制
9-26
9-4-3 图像
9-4-3-1 VCS 控制(仅适用于 KE-2055R,2060R)
从菜单栏中选择“控制”/“图像”/“VCS控制”，则显示如下的VCS控制画面。

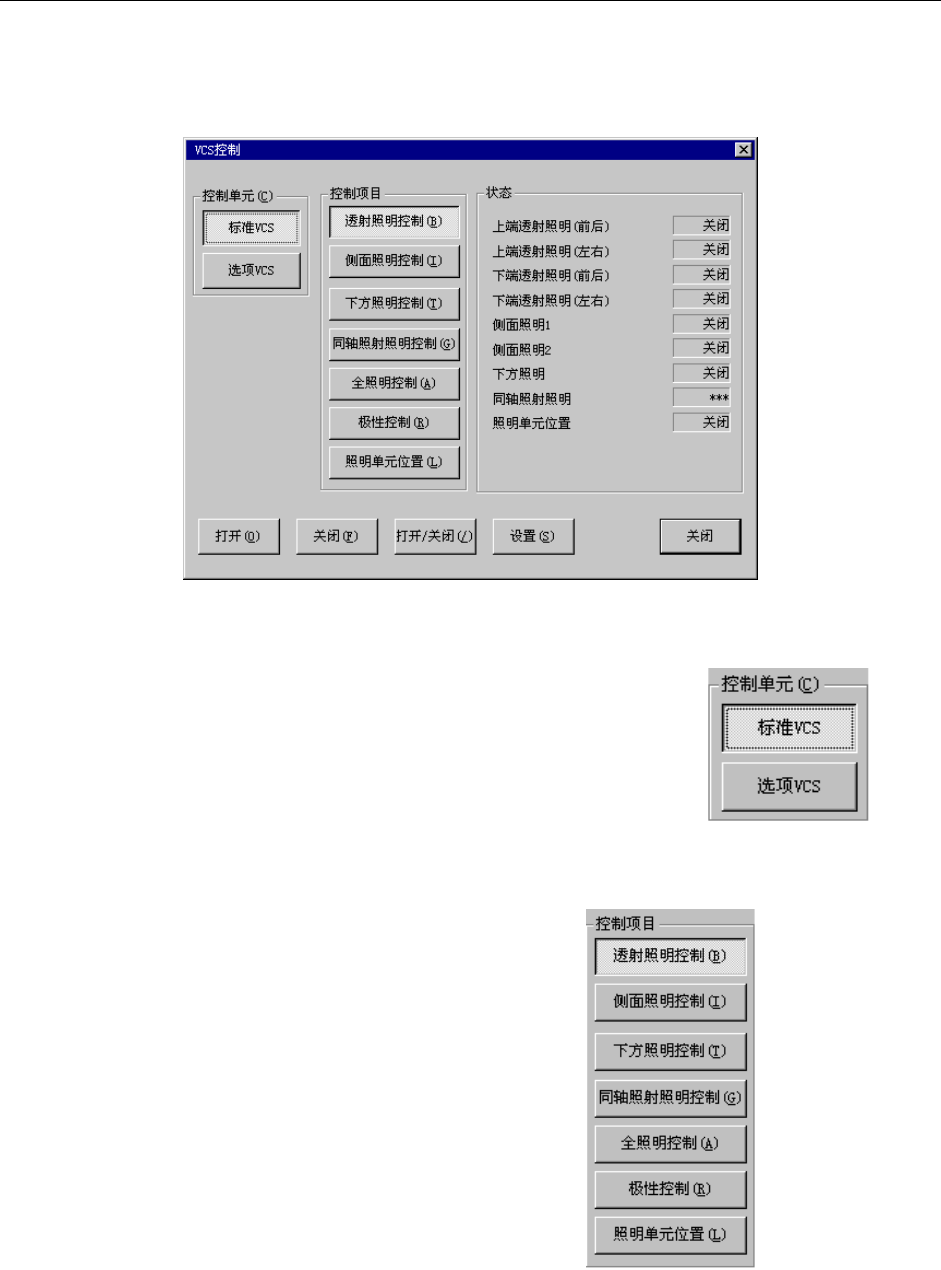

图 9-4-3-1-1 VCS 控制
(1) 控制单元
利用按钮来选择控制对象单元。
不能选择 MS 参数的“选项”设定中未设定视野类型(未安装)的单元。
不受机器设置的“使用单元”设定的影响。(也可以选择不使用的单
元)
图9-4-3-1-1(1)
(2) 控制项目
利用按钮来选择控制项目。
不影响机器设置的“使用单元”中的设定。
(也可以选择不使用的单元)
图 9-4-3-1-1(2)
(3) 控制按钮
KE-2055R, KE2060R
第 2 部 功能详细编 第 9 章 手动控制
9-27
利用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
① 透射照明、侧面照明、下方照明、同轴落射照明、全照明
选择控制项目后，再选择“ON(1)”按钮、“OFF(2)”按钮、“ON/OFF(3)”按钮或按下“F3”
键、“F4”键、“F5”键来进行控制。
选择控制项目后，再选择“设定(4)”按钮或按下“F6”键，显示照明设定画面。
在照明设定画面中可选择照明与光量。

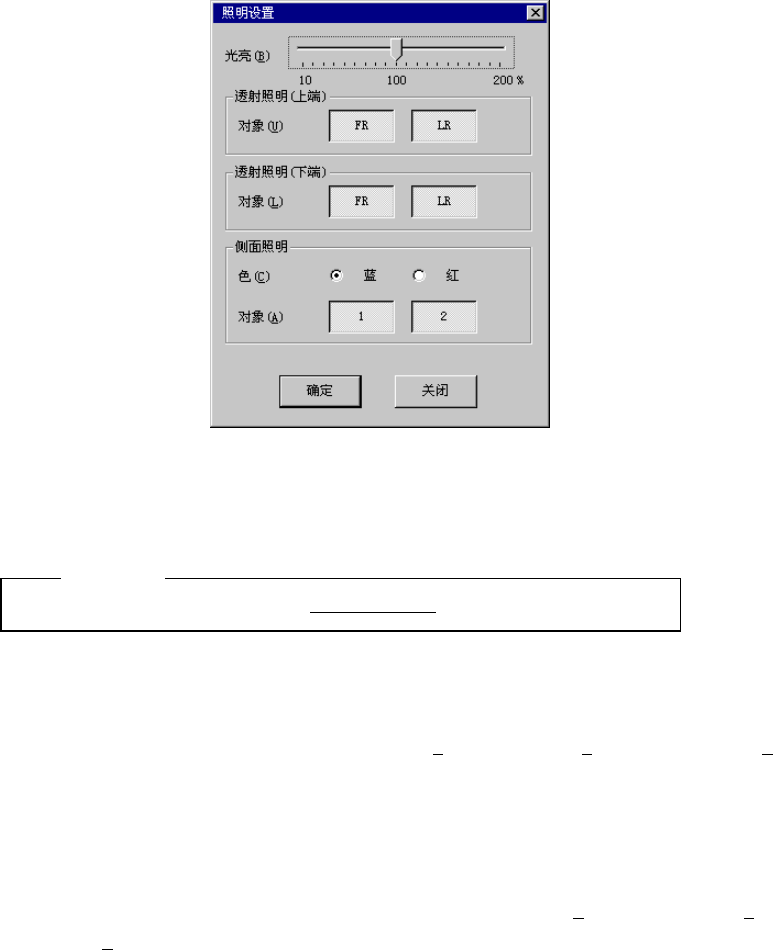

图 9-4-3-1-2 照明设定画面
选择“确定”按钮，则从下一次开始根据设定的内容将照明置于 ON。
选择“关闭”按钮，则设定的内容无效。
② 极性控制
控制极性的正/反。
控制项目的“极性控制”被选中时，选择“正(1
)”按钮、“反(2)”按钮、“正/反(3)”按钮
或按“F3”键、“F4”键、“F5”键进行控制。
③ 照明单元移动控制
将照明单元移动到 Standard 侧或 Option 侧。
控制项目的“照明单元移动控制”被选中时，选择“STD(1
)”按钮、“OPT(2)”按钮、
“STD/OPT(3
)”按钮或按“F3”键、“F4”键、“F5”键进行控制。
(4) 状态显示
在控制结束时显示各单元的状态。
侧面照明和透过照明（左右）不能同时点亮。
注意
：
第 2 部 功能详细编 第 9 章 手动控制
9-28
9-4-4 供给装置
9-4-4-1 MTC 控制
从菜单栏中选择“控制”/“供给装置(F)”/“MTC控制”，则显示如下的MTC控制画面。

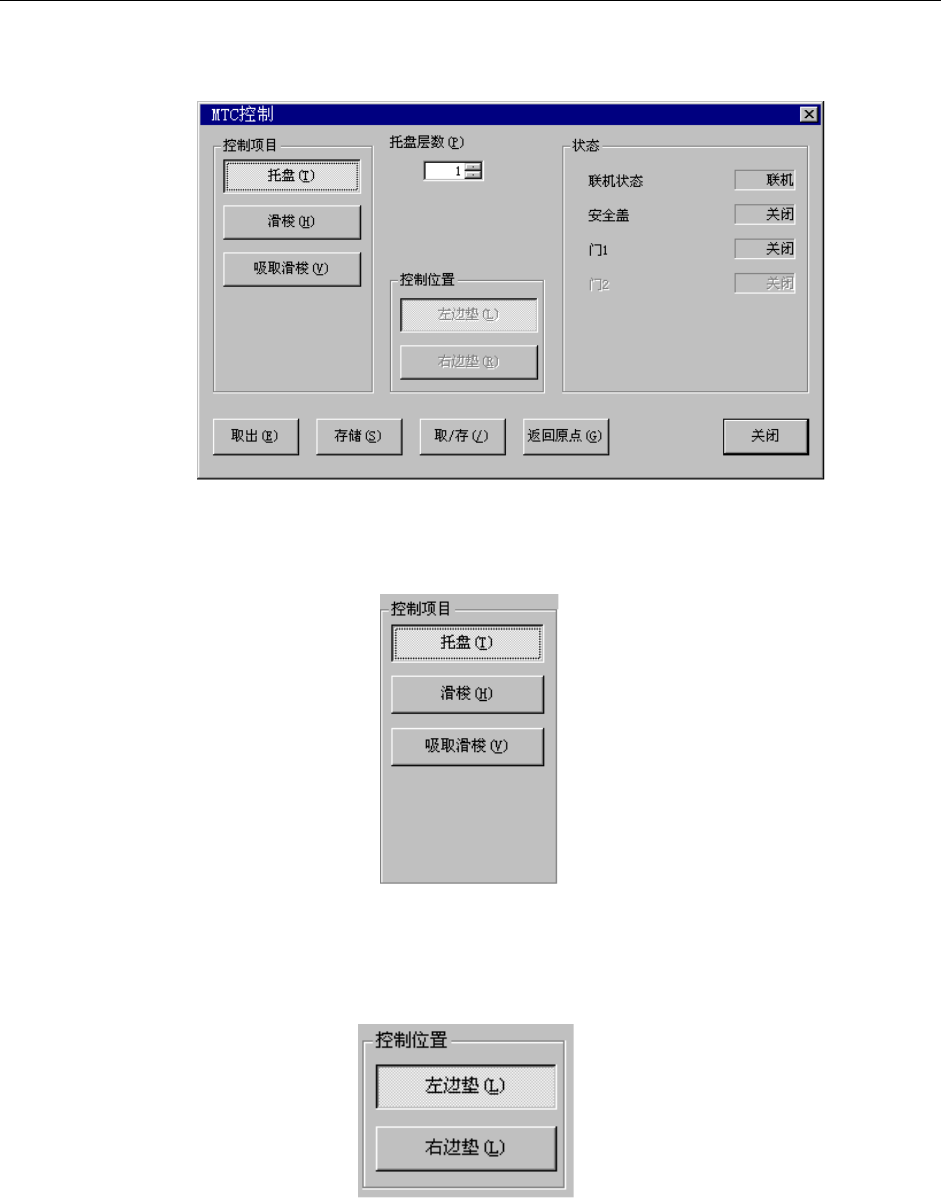

图 9-4-4-1-1 MTC 控制
(1) 控制项目
利用按钮来选择控制项目。
图 9-4-4-1-2
(2) 控制位置
利用按钮来选择控制时的位置。
仅控制项目中的“调节板吸引”被选中时可进行该设定。
图 9-4-4-1-3
