第 2 部 功能详细编 第 9 章 手动控制 9-39 9-4-5-4 SOT 方向检查台 从菜单栏中选择“控制”/“其他”/“SOT方向检查台”，则显示如下的SOT方向检 查台画面。 图 9-4-5-4-1 SOT 方向检查台 (1) 控制项目 利用单选按钮(Radio Button) 来选择控制项目。 图 9-4-5-4-1(1) (2) 控制按钮 利用控制按钮来执行控制项目。 控制按钮的显示因控制项目而异。 1) 真空控制 控制真…
第 2 部 功能详细编 第 9 章 手动控制
9-38
9-4-5-3 元件验证
从菜单栏中选择“控制”/“其他”/“元件验证”，则显示如下的元件确认验证画面。
图 9-4-5-3-1 元件验证 CVS 控制
(1) 控制项目
利用按钮来选择控制/项目。
图 9-4-5-3-1(1)
(2) 控制按钮
利用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
1) 探针
控制探针的ON/OFF。
·选择控制项目的“探针”后，再选择“ON(1
)”按钮、“OFF(2)”按钮、“ON/OFF(3)”按
钮或按下“F3”键、“F4”键、“F5”键来进行控制。
2) 电容测量、二极管测量、电阻测量
测量容量。
·选择各控制项目后，再选择“测量(1
)”按钮、“模式(2)”按钮、“检测(3)”按钮或按下
“F3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时显示各单元的状态。
第 2 部 功能详细编 第 9 章 手动控制
9-39
9-4-5-4 SOT 方向检查台
从菜单栏中选择“控制”/“其他”/“SOT方向检查台”，则显示如下的SOT方向检查台画面。

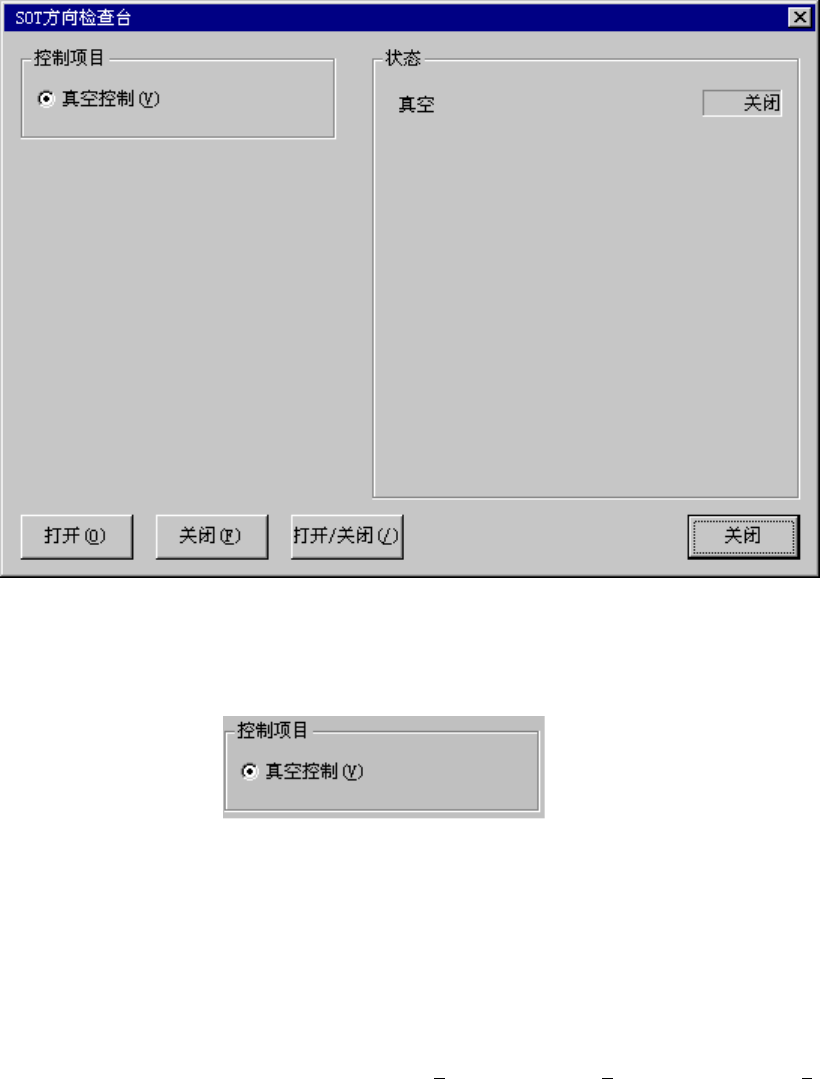

图 9-4-5-4-1 SOT 方向检查台
(1) 控制项目
利用单选按钮(Radio Button)来选择控制项目。
图 9-4-5-4-1(1)
(2) 控制按钮
利用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
1) 真空控制
控制真空的ON/OFF。
·选择控制项目的“真空控制”后，再选择“ON(0
)”按钮、“OFF(F)”按钮、“ON/OFF(/)”
按钮或按下“F3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时显示各单元的状态。
第 2 部 功能详细编 第 9 章 手动控制
9-40
9-4-5-5 校准台控制
从菜单栏中选择“控制”/“其他”/“校准台控制”，则显示如下的校准台控制画面。
图 9-4-5-5-1 校准台控制
(1) 控制项目
利用按钮来选择控制项目。
图 9-4-5-5-1(1)
(2) 控制按钮
控制LED与真空的ON/OFF。
利用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
·选择控制项目后，再选择“ON(1)”按钮、“OFF(2)”按钮、“ON/OFF(3)”按钮或按下“F
3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时显示各单元的状态。
