第2部 功能详细篇 第1 1章 自动校准 11-9 (2) 设置方法 按照操作内的指示，对用复选框按钮选中的贴片头进行设置。 如果选择“确定”，则设定值生效。(此时不保存设定值。) 如果选择“取消”，则设定值无效。 操作方法 按照指示进行操作,将自动获得设定值。 图 11-2-3-3 对“设置贴片头”中所选中的贴片头进行设置。 · 请选择“运行”。 如果选择“运行”，则贴片头从 0° 开 始以15° 为单位一边移动θ軸, 反…
第2部 功能详细篇 第11章 自动校准
11-8
11-2-3 吸嘴旋转中心
测量各轴的旋转中心位于激光传感器的什么位置。

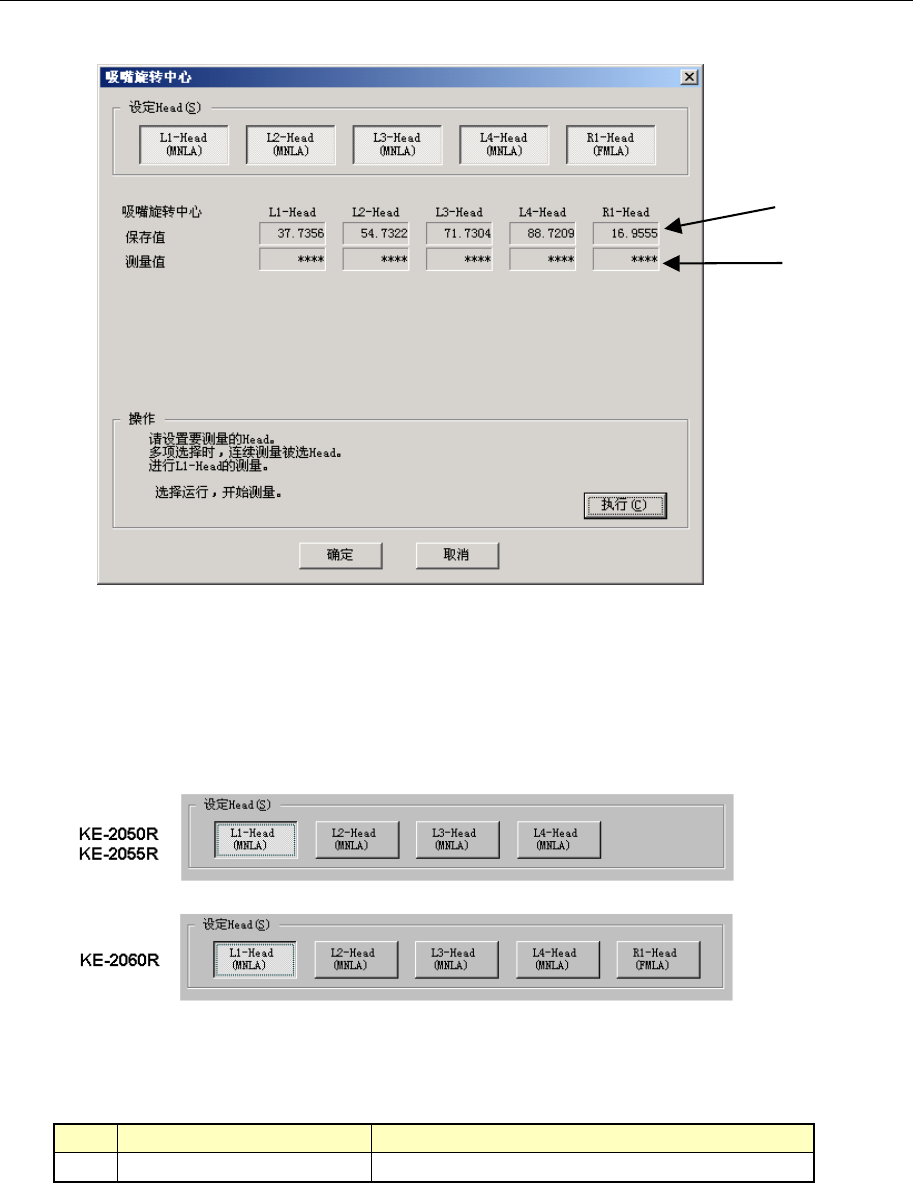

图 11-2-3-1 吸嘴旋转中心
设定Head
用选择按钮选择设置对象贴片头（可选择多个）。
不能选择没有在机器设置的“使用组件”设置中选择(不使用)的组件。
选择多个贴片头时，则对所选择的全部贴片头进行连续测量取值。
图 11-2-3-2
(1) 设置项目
No. 项目 设置内容
1 吸嘴旋转中心 由激光决定的吸嘴旋转中心
(测量到的吸
嘴旋转中心)
(设定的吸嘴旋
转中心)
(选择左１贴片头时)
第2部 功能详细篇 第11章 自动校准
11-9
(2) 设置方法
按照操作内的指示，对用复选框按钮选中的贴片头进行设置。
如果选择“确定”，则设定值生效。(此时不保存设定值。)
如果选择“取消”，则设定值无效。
操作方法
按照指示进行操作,将自动获得设定值。
图 11-2-3-3
对“设置贴片头”中所选中的贴片头进行设置。
· 请选择“运行”。
如果选择“运行”，则贴片头从0°开始以15°为单位一边移动θ軸, 反复24次，取其
平均值。
图 11-2-3-4
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 利用激光测量吸嘴旋转的中心。
图 11-2-3-5
测量结束。
·重复测量时，请选择“运行”。
·测量别的贴片头时，通过“设定Head”来选择贴片头。
“设定Head”变更后,则将显示初始画面。
结束时，请选择“确定”。
第2部 功能详细篇 第11章 自动校准
11-10
11-2-4 贴片头偏移
设置相对于OCC的各贴片头的安装位置以及与激光校准主体的安装角度。
仅当特定贴片头的贴片在一定方向上偏移时进行该设置。
设置时，使用CAL元件。
图 11-2-4-1 贴片头偏移
设定Head
用复选框按钮选择设置对象贴片头（可选择多个）。
不能选择没有在机器设置的“使用组件”设置中选择(不使用)的组件。
选择多个贴片头时，则对所选择的全部贴片头进行连续取值。
图 11-2-4-2
(1) 设置项目
No. 项目 设置内容
1 贴片头组合位置 各贴片头从 OCC 开始的安装位置
2 激光组合角度 与激光校准主体之间的安装角度(以主体为基准)(°)
(测量到的安装位置)
(测量到的安装角度)
(设定的安装位置)
(设定的安装位置)
(选择左１贴片头时)
