第2部 功能详细篇 第11章 自动校准
11-9
(2) 设置方法
按照操作内的指示，对用复选框按钮选中的贴片头进行设置。
如果选择“确定”，则设定值生效。(此时不保存设定值。)
如果选择“取消”，则设定值无效。
操作方法
按照指示进行操作,将自动获得设定值。

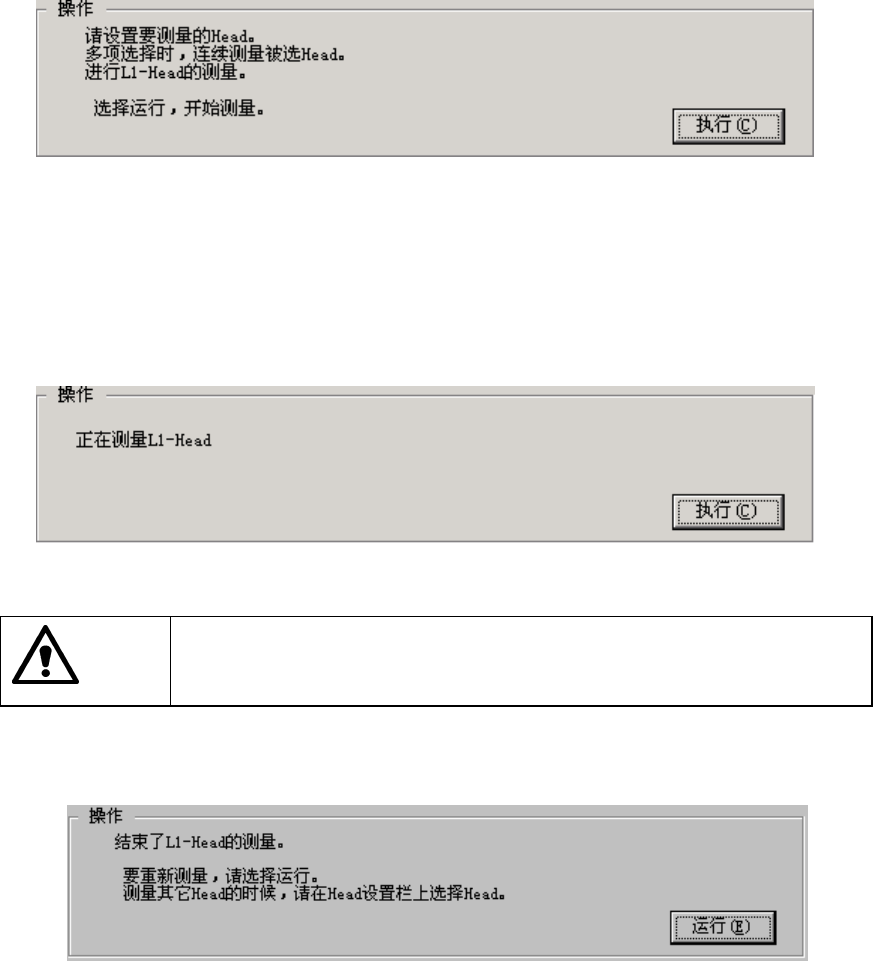

图 11-2-3-3
对“设置贴片头”中所选中的贴片头进行设置。
· 请选择“运行”。
如果选择“运行”，则贴片头从0°开始以15°为单位一边移动θ軸, 反复24次，取其
平均值。
图 11-2-3-4
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 利用激光测量吸嘴旋转的中心。
图 11-2-3-5
测量结束。
·重复测量时，请选择“运行”。
·测量别的贴片头时，通过“设定Head”来选择贴片头。
“设定Head”变更后,则将显示初始画面。
结束时，请选择“确定”。
第2部 功能详细篇 第11章 自动校准
11-10
11-2-4 贴片头偏移
设置相对于OCC的各贴片头的安装位置以及与激光校准主体的安装角度。
仅当特定贴片头的贴片在一定方向上偏移时进行该设置。
设置时，使用CAL元件。
图 11-2-4-1 贴片头偏移
设定Head
用复选框按钮选择设置对象贴片头（可选择多个）。
不能选择没有在机器设置的“使用组件”设置中选择(不使用)的组件。
选择多个贴片头时，则对所选择的全部贴片头进行连续取值。
图 11-2-4-2
(1) 设置项目
No. 项目 设置内容
1 贴片头组合位置 各贴片头从 OCC 开始的安装位置
2 激光组合角度 与激光校准主体之间的安装角度(以主体为基准)(°)
(测量到的安装位置)
(测量到的安装角度)
(设定的安装位置)
(设定的安装位置)
(选择左１贴片头时)
第2部 功能详细篇 第11章 自动校准
11-11
(2) 设置方法
按照操作内的指示，对用贴片头复选框按钮选中的贴片头进行设置。
1) 如果选择“确定”，则设置值生效。(此时不保存设定值。)
2) 如果选择“取消”，则设定值无效。
操作方法
按照指示进行操作,将自动获得设定值。

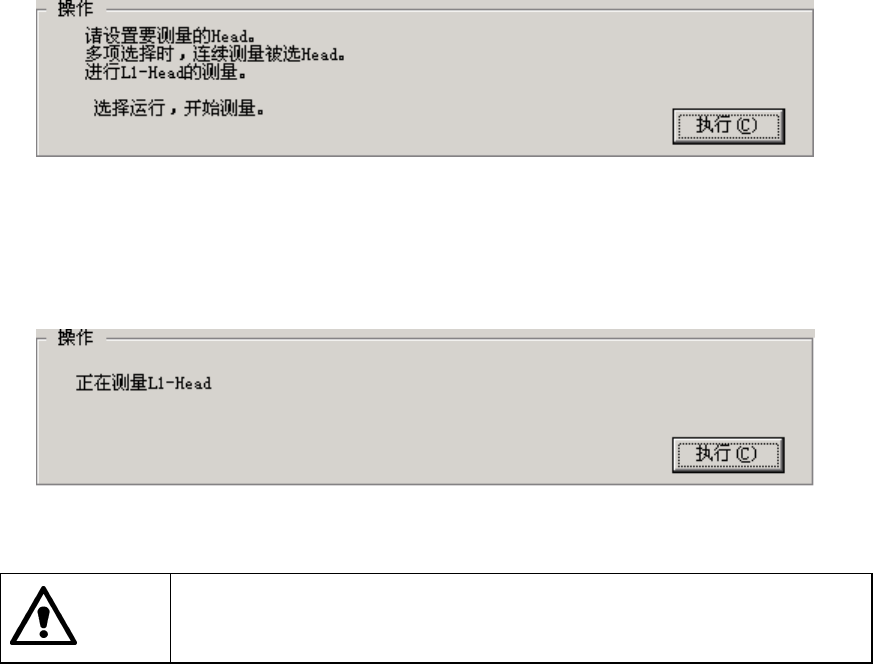

图 11-2-4-3
对用“设定Head”选中的贴片头进行设置。
请选择“运行”
选择“运行”，则开始测量。
图 11-2-4-4
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 在设置贴片头上安装508或507吸嘴。
未在ATC上设置吸嘴时,将会出错。出错时，请用机器设置的“ATC吸嘴分配”来分配
吸嘴。
② 当校正块上无夹具时，将夹具从夹具工作台移动到校正块上。
此时，若无法吸取夹具,将会出错。出错时，请重新安装夹具。
③ 打开校正块的真空，吸取夹具。
④ 通过OCC识别夹具的位置，测量夹具的中心位置与倾角。
此时，无法识别夹具的2个孔时,将会出错。出错时，请重新安装夹具。
⑤ 利用设置贴片头吸取夹具,关闭校正块的真空。
⑥ 利用激光校准识别夹具。
⑦ 用④计算出的夹具倾角与⑥的识别结果来计算激光校准安装角度与贴片头安装位置。
