第2部 功能详细篇 第1 2章 选项元件 12-5 12-2 矩阵·托盘支架的更换 注意 如在 XY 轴或贴片头正在动作时更换托盘支架更换，托盘支架更换可能会接 触到动作元件，危及人身或损坏装置。 XY 轴和贴片头正在动作时，请决对不要更换托盘支架更换。 请务必打开安全护罩后再更换托盘支架更换。 1) 握住边板①和锁紧杆②，打开锁紧支架③。 2) 在后台的固定板上插入前面的销④。 3) 在销④插入且前板⑤顶住固定板的位置上，放开边板①和…
第2部 功能详细篇 第12章 选项元件
12-4

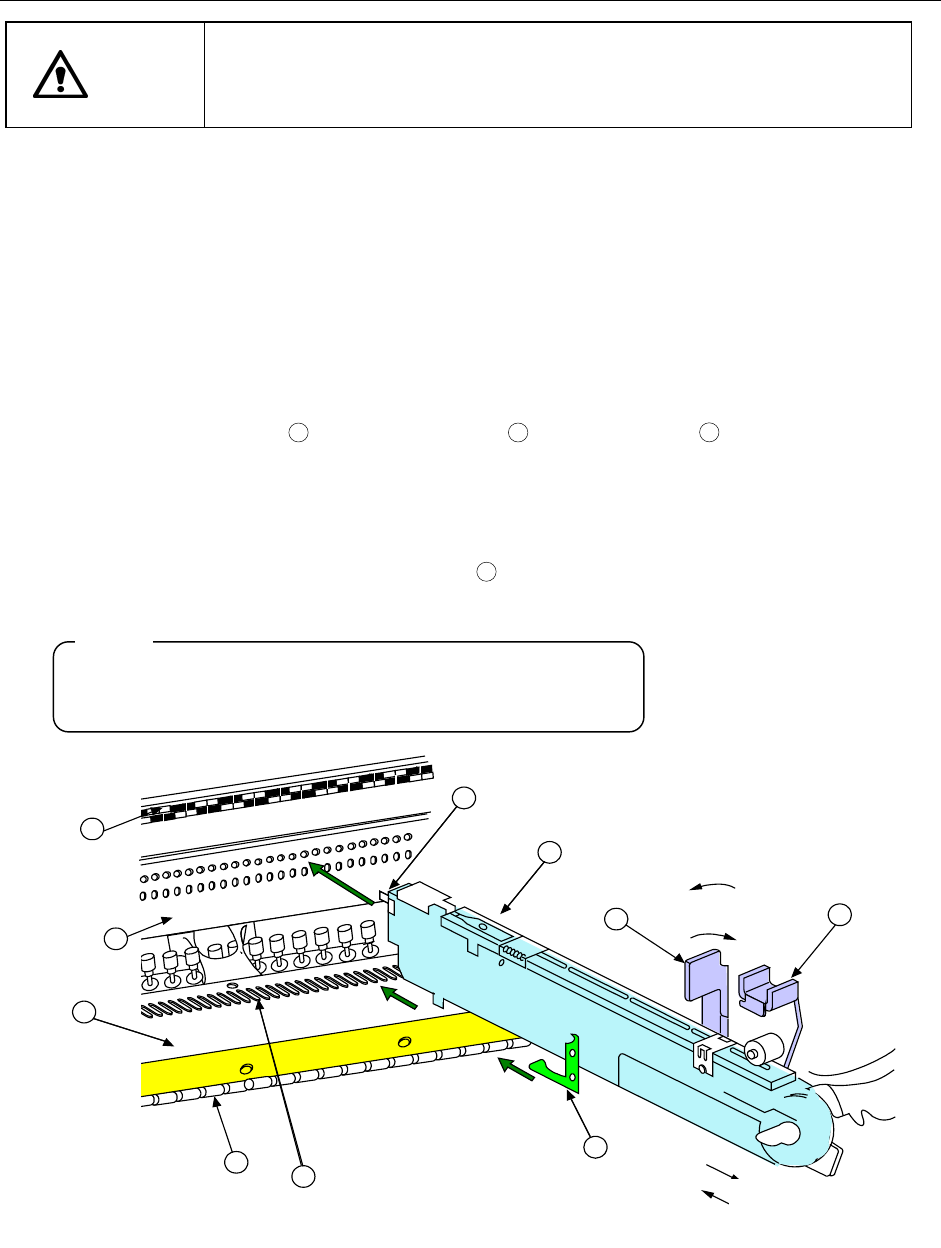

12-1-4 杆式送料器的更换
注意
如在 XY 轴或贴片头正在动作时更换送料器，杆式送料器可能会接触到动作
元件，危及人身或损坏装置。
XY 轴和贴片头正在动作时，请决对不要更换杆式送料器。
请务必打开安全护罩后再更换杆式送料器。
(1) 安装步骤
1) 将“杆式送料器①”的底面放置在“送料台②”上。
2) 滑动“杆式送料器①”，以“安装板B⑦”作为导板，对准“杆式送料器底面的导板销”，
将“杆式送料器前面的定位销⑥”插入“安装板③”的定位孔。此时，为了将“锁定支架
⑨”对准“锁定轴⑧”的V型槽，在用“肘节夹紧杆⑩”解除肘节夹紧的状态下，将杆式送
料器的前面顶在“固定板”上，用肘节夹紧的方式来固定杆式送料器。
◆ 此时，杆式送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示杆式
送料器的安装位置。
3) 将电源线的“插头
11 ”对准并插入“插座
12”的“电源供给部
13
”(白点在右)，直至发出
咔嚓声。
(2) 拆卸步骤
1) 向靠近自己的方向拉动电源线的“插头
11
”的滑动部，卸下连接器。
2) 解除肘节夹紧，径直向后拉“杆式送料器①”，将其卸下。
请务必拿住杆式送料器主体的底部。
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け
图 12-1-4-1
注意:
固定
解除
卸装
安装
第2部 功能详细篇 第12章 选项元件
12-5
12-2 矩阵·托盘支架的更换
注意
如在 XY 轴或贴片头正在动作时更换托盘支架更换，托盘支架更换可能会接
触到动作元件，危及人身或损坏装置。
XY 轴和贴片头正在动作时，请决对不要更换托盘支架更换。
请务必打开安全护罩后再更换托盘支架更换。
1) 握住边板①和锁紧杆②，打开锁紧支架③。
2) 在后台的固定板上插入前面的销④。
3) 在销④插入且前板⑤顶住固定板的位置上，放开边板①和锁紧杆②，用锁紧支架③固定。
4) 拆卸时请按照相反的步骤进行。
图 12-2-1
基准销
①边板
②托盘锁紧杆
③锁紧支架
④销
⑤前板
固定板
第2部 功能详细篇 第12章 选项元件
12-6
12-3 矩阵·托盘更换器(MTC)的设置方法
注意
为了防止意外启动引起事故，请切断电源后再进行操作。
12-3-1 安装方法
A
图 12-3-1
1) 从主机正面看，为了使“MTC
梭部③”进入右侧里面的
“MTC 导板盖①”中，从后方
移动“MTC 主机④”。
2) 设置时，尽量使“MTC 主体④”
靠近“盖 RUR②”。
3) 为了使梭部前端的切入高度
与“固定板⑤”的上面底高
度一致，“调整 MTC 主体的调
节器”。
图 12-3-2.A 向示图
①MTC 导向盖
②盖 RUR
③MTC 滑梭部
④MTC 主体
⑤固定板
④
③
②
①
关于MTC的操作方法，请参照附刊
的使用说明书。
注意:
⑤
