第2部 功能详细篇 第1 2章 选项元件 12-20 12-8-3 使用方法 1) 通过机器设置，从 FD 中读取夹持吸嘴的信息。 ∗ 只用读取进行一次即可保存到机器中，因此不必每次都读取。 ◇ 选取“机器设置”文件菜单内的“ 打开吸嘴数据文件”，从下述 画面中读取FD的夹持用吸 嘴信息文件。(参照“8-3-2章 读取吸嘴数据”) 图 12-8-3 打开吸嘴数据文件 2) 元件数据的制作 关于操作方法的详细内容，请参照“元件数据”“4-…
第2部 功能详细篇 第12章 选项元件
12-19
◇ 对象元件、对象包大小
800番ノズル
801番ノズル
802番ノズル
3.5
1.5
4.8
6.7
24
±
0.01
3.8
0.5
5.7
3.5
2.8
-0.5
4.7
3.5
5.8
2.5
7.7
3.5
803番ノズル
图 12-8-2 吸嘴外形尺寸
表 12-8-1 对象元件·包大小
包(压纹尺寸)
对象元件
固定臂侧 摇臂侧
吸嘴
代号
X Y H A B C D E F
800 6～ 0.8～2.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
801 6～ 1.8～3.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
802 6～ 2.8～4.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
803 6～ 3.8～5.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
H
X
Y
A
D
E
B
F
C
800 号吸嘴 801 号吸嘴 802 号吸嘴 803 号吸嘴
第2部 功能详细篇 第12章 选项元件
12-20
12-8-3 使用方法
1) 通过机器设置，从 FD 中读取夹持吸嘴的信息。
∗ 只用读取进行一次即可保存到机器中，因此不必每次都读取。
◇ 选取“机器设置”文件菜单内的“打开吸嘴数据文件”，从下述画面中读取FD的夹持用吸
嘴信息文件。(参照“8-3-2章 读取吸嘴数据”)

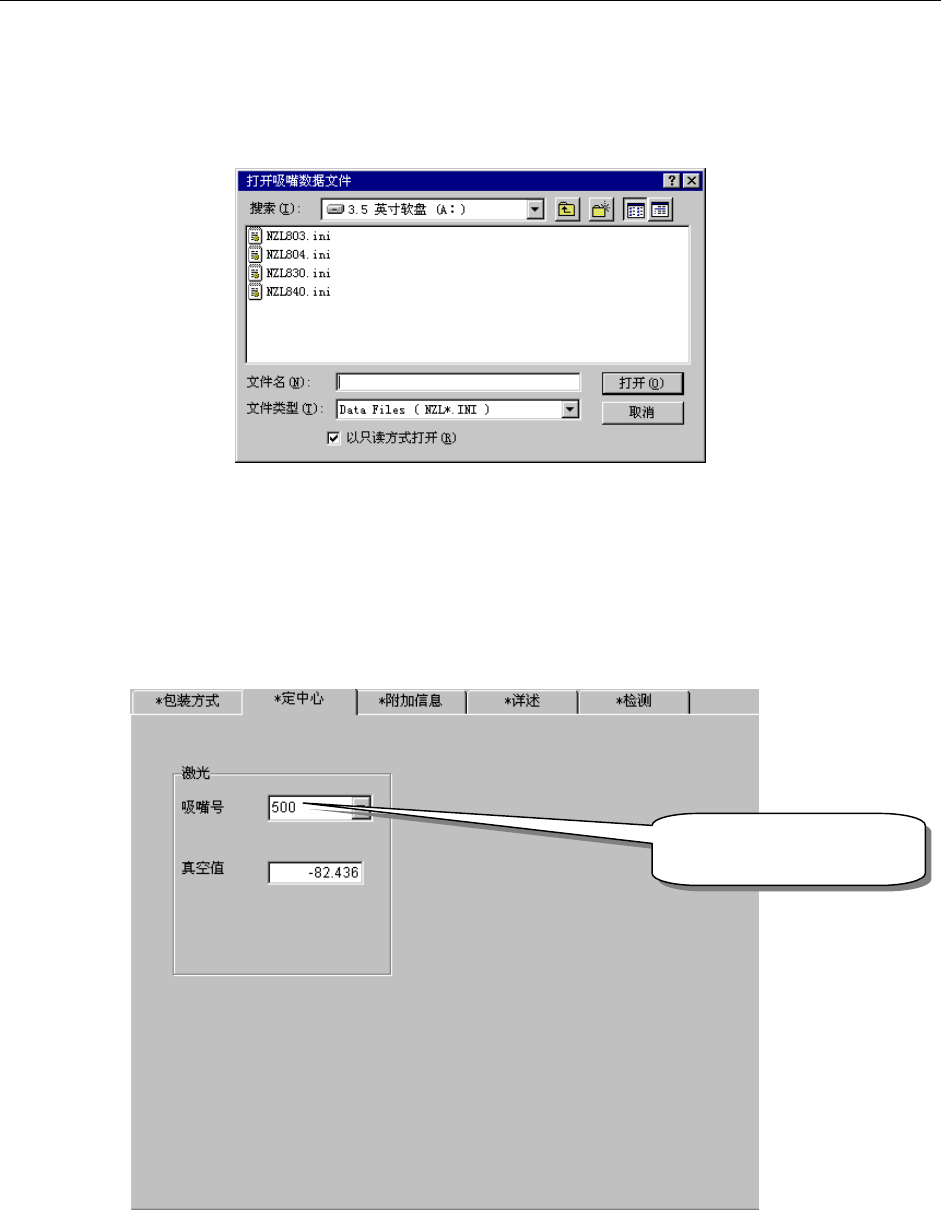

图 12-8-3 打开吸嘴数据文件
2) 元件数据的制作
关于操作方法的详细内容，请参照“元件数据”“4-3-5-2-4附加信息”的“吸嘴数据”。
◇ 制作例
① 吸嘴编号的设定
图 12-8-4 吸嘴编号的设定
夹持吸嘴编号为
800 号台。
第2部 功能详细篇 第12章 选项元件
12-21
② 输入夹持器吸取位置的控制信息
控制信息的输入，请参见“第四章 制作生产程序”中的“4-3-5-2-4 附加信息”。
③ 激光高度
使用夹持吸嘴时必须注意。
通常，吸嘴的“激光高度”中输入了从元件上底面到激光投射面的距离，但当为夹持吸嘴
时，则以固定侧臂的吸嘴前端为基准，指定激光投射的距离。
图 12-8-5 激光高度的设定
④ 检查异类元件时的注意事项
指定检查异类元件时，请注意基准尺寸。
◆基准尺寸为激光投射面的模部尺寸，与包括引脚在内的外形尺寸不同。
图12-8-6 指定检查异类元件的设定
指定从吸嘴前端到激光面距离。
大致设定尺寸： －(元件高度－3.5mm)／２,
根
据引脚的位置进行微调。
画 面 例： －(6.8－3.5)/2
=－1.65
激光投射模部
的纵向尺寸。
