第2部 功能详细篇 第12章 选项元件
12-24
12-9-2 共面性检查内容
12-9-2-1 共线性检查
检查有引脚的边的“上下方向的弯曲”。
◇ 该检查用“一次扫描”进行。
例如，用一次扫描来检查“QFP等的4边元件为4边”，“SOP等的2边元件为2边”的各边。

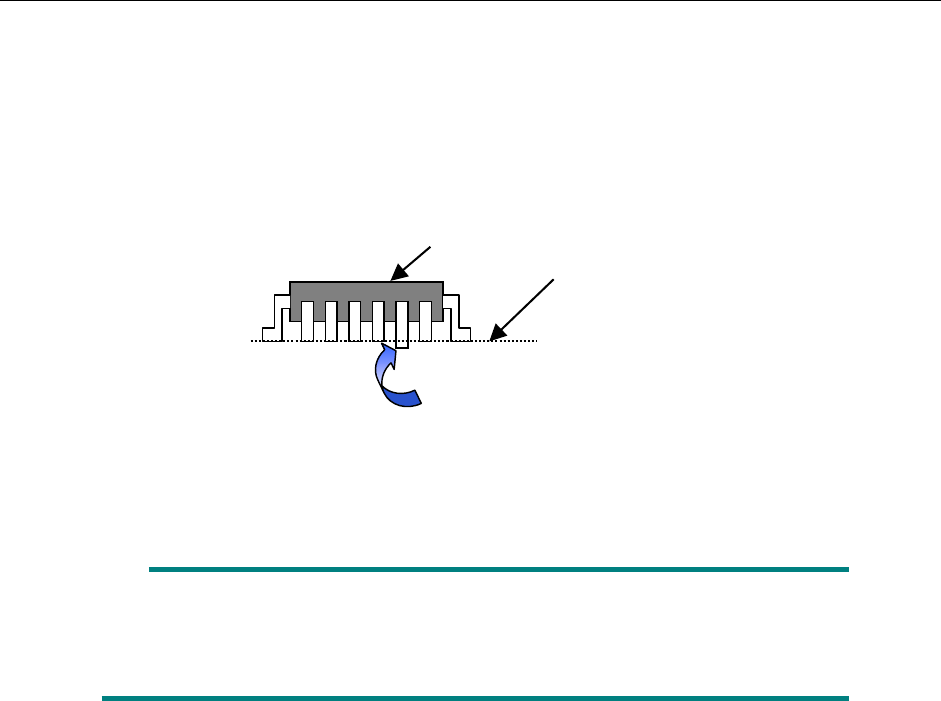

图 12-9-2-1 元件检查的说明
12-9-2-2 共面性检查
求出共面的方法有两种。
QFP/SOP可用EIAJ规定的方法或最小平方法求出共面(端子最下面的均匀性)。
■ 出厂时的设置为 EIAJ 规定的方法。
可按机器设置进行设置变更。(参照机器设置的“8-4-10-11章”)
◇ QFP 用 EIAJED-7401-4，SOP 用 EIAJED-7304-1 或最小平方法。
◇ 球元件用 EIAJED-7304。
◇ EIAJ 规定的方法，从假定平面到所有端子的最下点，其铅垂方向距离的偏差中，到最偏离的
端子最下点的距离为共面的值。
计量基准线
引脚下方向弯曲
检查元件
L
共线性即平行性。
共线性只能适用于引脚元件。
第2部 功能详细篇 第12章 选项元件
12-25
◆ 以 3 点法求出引脚元件的共面性(EIAJ 规定的方法：默认)
在通过任意3根端子最下点的几何平面中，其他端子的最下点全部在组件主体侧，组件重心在
该3点所构成的三角形内部或边上的平面。但不受自身重量的影响。
如满足上述条件的组合有多个，则采用共面值大的组合。

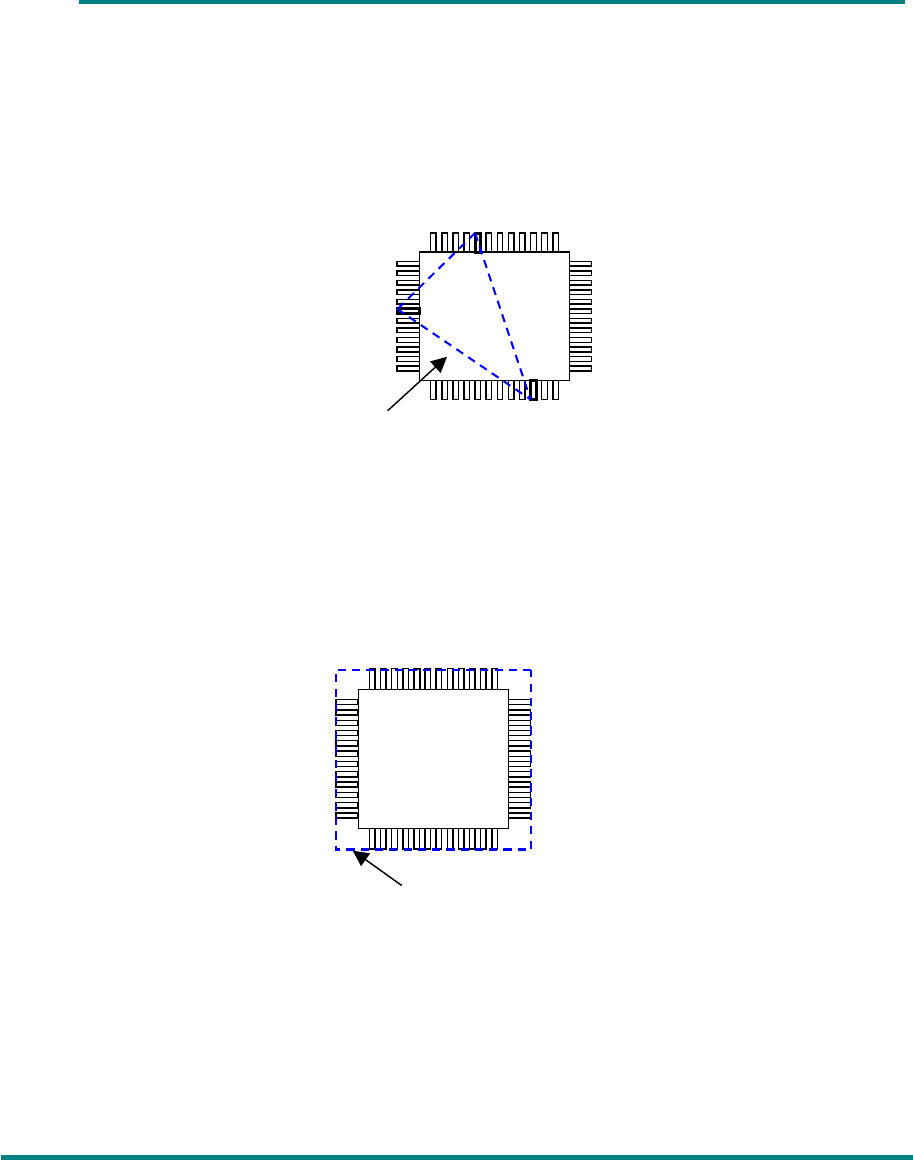

图 12-9-2-2 用 3 点法计算出共面
◆ 以最小◇平方法求出引脚元件的共面性
最小平方法：根据所有端子最下点用最小平方法所求出的平面，其与组件主体侧最远端子的
最下点所连成的平面相对，到最远端子的距离定为共面性。
图 12-9-2-3 用最小平方法求出共面性
◆ 以最小平方法求出球元件的共面性(EIAJ 规定的方法)
从所有球顶点用最小平方法求出的平面，其与组件主体最远的球顶点所连成的平面相对，到
最远的球的距离定为共面。
Α
根据最下方的点求出的平面
用最小平方法求得的平面性
第2部 功能详细篇 第12章 选项元件
12-26
12-9-2-3 检验判断标准
■ 共线性检查(仅限于引脚元件)
用图像数据编辑的共线检查“判断值”，检查各边上的引脚上下方向的弯曲。
◇ 检查的位置可设置为图像数据编辑的“扫描偏移量”
图 12-9-2-4 扫描位置偏移说明
■ 共面性检查
用图像数据编辑的共线检查“判定值”，检查引脚上下方向的弯曲。
扫描位置偏移
