第 2 部 功能详细篇 第 13 章 程序补充 13-9 13-2 单元代码库 这是用于单元代码的元件名称的定义。 Flexline数据库将元件库数据库作为单元代码来提供。由于该单元代码库已被安装，因此在 制作新建元件时很有邦助。(事先安装的单元代码名的首子母为@。) 表 13-2-1 元件库规格 项目 条件 备注 相应软件 HLC ver4.0 以上的版本 表述方法 HLC ver4.0 数据库 文件格式化 数据种类 仅元件数据 无涂…
第 2 部 功能详细篇 第 13 章 程序补充
13-8

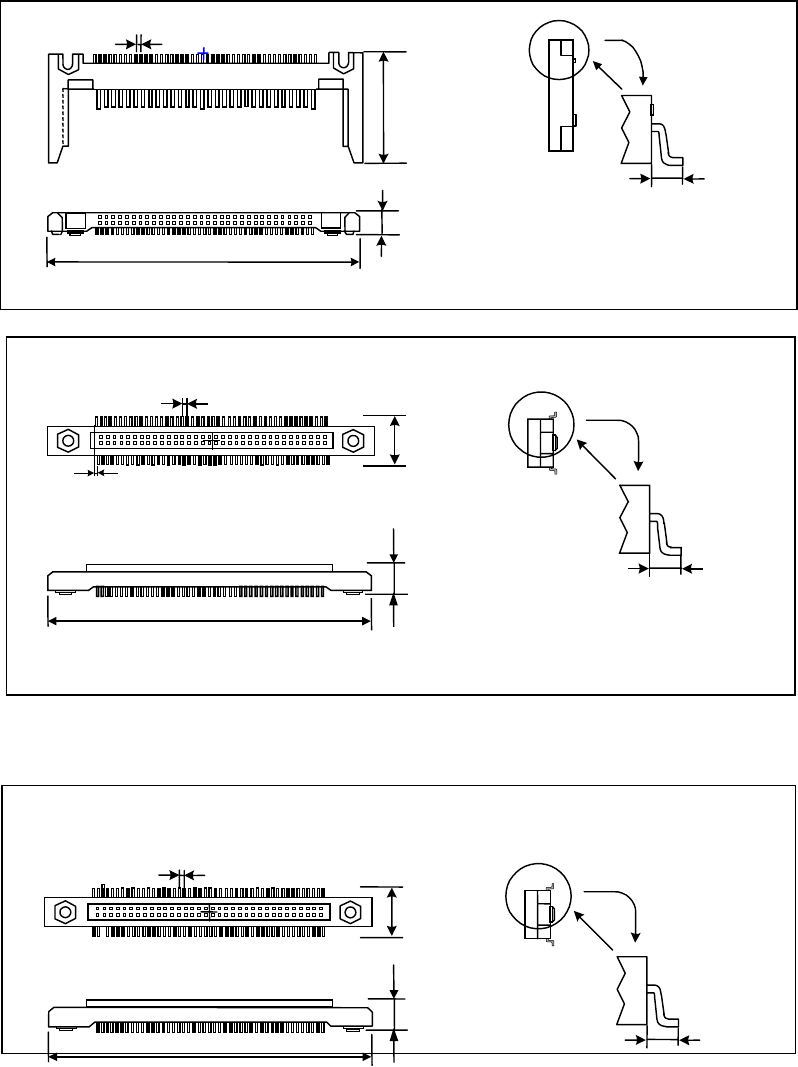

· 单向引脚连接器
· 双向引脚连接器
· 引脚连接器
外形寸法 縦
リードピッチ
下辺リードが右側に半リードピッチシフトしています。
リード長 縦
外形寸法 横
部品高さ
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度 纵
引脚间距
外形尺寸 纵
元件高度
引脚长度 纵
外形尺寸 横
引脚间距
外形尺寸 纵
引脚高度
引脚长度 纵
元件高度
外形尺寸 横
下边引脚向右侧移动半个引脚间距
第 2 部 功能详细篇 第 13 章 程序补充
13-9
13-2 单元代码库
这是用于单元代码的元件名称的定义。
Flexline数据库将元件库数据库作为单元代码来提供。由于该单元代码库已被安装，因此在
制作新建元件时很有邦助。(事先安装的单元代码名的首子母为@。)
表 13-2-1 元件库规格
项目 条件 备注
相应软件 HLC ver4.0 以上的版本
表述方法 HLC ver4.0 数据库
文件格式化
数据种类 仅元件数据 无涂层数据
元件名称规定 区分标志 1 栏＠固定
元件种类
元件种类用 3 个或 4 个字符来
表示。
1608
SOP8
PLCC84 等
元件包 ID 标准元件包的直径标准
元件高度 元件的高度
元件包 P 纸带
E 压纹带
N 纸涂层
S 杆
T 托盘
引脚间距 0.30 引脚间距 0.3mm
0.50 引脚间距 0.5mm
0.65 引脚间距 0.65mm
0.80 引脚间距 0.8mm
1.00 引脚间距 0.1mm
1.27 引脚间距 1.27mm
引脚数
引脚数
生产厂家名称 TK TDK
RO ROHM
MU 村田
TY 大洋有電
KY Kyosera
KO 興亜
PA 松下
NE NEC
SA 三洋
ME 三菱
FJ 富士通
第 2 部 功能详细篇 第 13 章 程序补充
13-10
1) 方形芯片
名称 栏 说明
区分标志 第 1 栏(1 个字符) @固定
元件种类 第 2 栏-第 4 栏
(3 个字符)
CR 方形芯片电阻
CC 方形芯片电容
CRN 电阻 alley
ALC 铝电解电容
TAN 钽电容
TC_微调电容
VR_半固定旋钮
MLF 圆筒向芯片
CN_ 连接器
LED 发光二极管
CL_ 线圈
CX_ 振动器
CF_ 过滤器
SW 开关
元件包 ID 第 5 栏-第 8 栏
(4 个字符)
1608 1.6 × 08 mm
2125 2.0 × 1.25 mm
3216 3.2 × 1.6 mm
其它
第 9 栏(1 个字符) T 固定 元件高度
第 10 栏-第 13 栏
(4 个字符)
当为 0.5 mm 时
其它
元件包 第 18 栏(1 个字符) 参照表 C-1 元件库规格
生产厂家名称 第 19 栏-第 20 栏
(2 个字符)
参照表 C-1 元件库规格
例：方形芯片电阻，1608，t＝0.50mm，压纹，京瓷
@CR 1608T0.5 EKY
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Sign of
Manufacturer
Package
Separation
Type Of
Components
Package ID
@
T
Component
height
Co l u mn
.
