第 2 部 功能详细篇 第 13 章 程序补充 13-37 65 球全部识别错误(球左右边的间距过大[半间距]) 66 球全部识别错误(球检查区域生成错误) 67 球全部识别错误(球变形检查异常) 68 球全部识别错误(球直径检查异常) 69 球全部识别错误(球亮度异常) 70 球全部识别错误(球有无检查异常) 80 外形识别错误(无元件) 81 外形识别错误(元件尺寸异常) 82 外形识别错误(检测范围中无对象样本) 83 外形识别错…
第 2 部 功能详细篇 第 13 章 程序补充
13-36

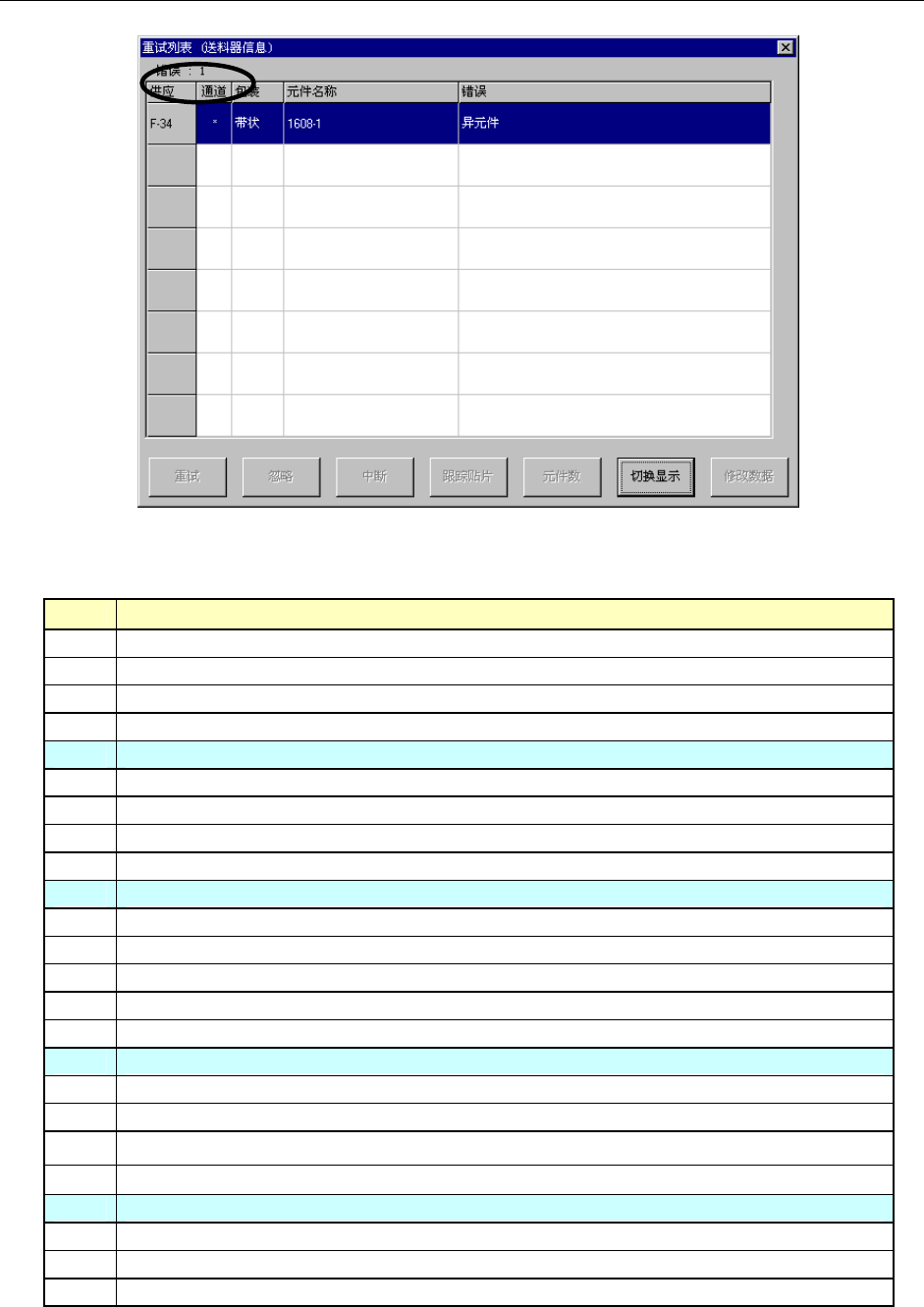

13-9 生产时出错的详细内容
生产时出错的详细内容。(请参照2-10-5章)
① VCS 识别(仅限于 KE-2055R、2060R)
值 错误显示内容
20 引脚弯曲
21 引脚长度异常
22 引脚间距异常
23 检测出的引脚比设定的少
24 检测出的引脚比设定的多
25 检测出无引脚
26 检测出引脚为 1～3 根
27 检测出元件架构错误
28 正常间距引脚识别错误
29 检测出的引脚比设定的少(扩展引脚连接器)
30 检测出的引脚比设定的多(扩展引脚连接器)
40 球外围识别错误(上边球检测错误[检测结果不满 1/3])
41 球外围识别错误(下边球检测错误[检测结果不满 1/3])
42 球外围识别错误(左边球检测错误[检测结果不满 1/3])
43 球外围识别错误(右边球检测错误[检测结果不满 1/3])
44 球外围识别错误(球上下边的倾斜过大[3 度以上])
45 球外围识别错误(球左右边的倾斜过大[3 度以上])
46 球外围识别错误(球上下边的间距过大[半间距])
47 球外围识别错误(球左右边的间距过大[半间距])
60 球全部识别错误(球间距异常)
61 球全部识别错误(球识别错误[模胡、昏暗])
62 球全部识别错误(球上下边的倾斜过大[3 度以上])
63 球全部识别错误(球左右边的倾斜过大[3 度以上])
64 球全部识别错误(球上下边的间距过大[半间距])
第 2 部 功能详细篇 第 13 章 程序补充
13-37
65 球全部识别错误(球左右边的间距过大[半间距])
66 球全部识别错误(球检查区域生成错误)
67 球全部识别错误(球变形检查异常)
68 球全部识别错误(球直径检查异常)
69 球全部识别错误(球亮度异常)
70 球全部识别错误(球有无检查异常)
80 外形识别错误(无元件)
81 外形识别错误(元件尺寸异常)
82 外形识别错误(检测范围中无对象样本)
83 外形识别错误(IC 标记倾斜误差[1 度以上])
84 外形识别错误(上下左右标记间距错误[+-0.5mm 以上])
85 外形识别错误(OFC 元件识别错误)
100 多引脚识别错误(引脚弯曲)
101 多引脚识别错误(引脚长度异常)
102 多引脚识别错误(引脚间距异常)
103 多引脚识别错误(检测到的引脚比设定的少)
104 多引脚识别错误(检测到的引脚比设定的多)
105 多引脚识别错误(未检测到引脚)
106 多引脚识别错误(检测到的引脚为 1～3 根)
107 多引脚识别错误(无法决定位置)
108 多引脚识别错误(不能检测到引脚)
120 任意球识别错误(球间距异常)
121 任意球识别错误(球变形检查异常)
122 任意球识别错误(球直径检查异常)
123 任意球识别错误(球有无检查[直径]异常)
124 任意球识别错误(球有无检查[亮度]异常)
125 任意球识别错误(球有无检查[亮度]样本数少)
140 球检查错误(球检测错误)
141 球检查错误(矩阵尺寸错误)
142 球检查错误(球数量错误)
143 球检查错误(球径错误)
144 球检查错误(亮度基准获得错误)
145 球检查错误(亮度特性错误)
160 外形测量错误(元件过于倾斜)
161 外形测量错误(外形尺寸过大)
162 外形测量错误(外形尺寸过小)
163 外形测量错误(无元件)
999 其它识别错误
第 2 部 功能详细篇 第 13 章 程序补充
13-38
② LA 识别
值 错误显示内容
64
无元件
65 MCM
的
处理器
无法在测
量
中跟踪
67 MCM
接收到了强制终
止
测
量
的命令
70
检测
出
固件部不应发
生
的状态
75
下
一
峰值检测中发现
上一
峰值检测
出
的错
误
77
无法获得充分的对
比
用于检测元件的
边
界
。
78
发
生
指定了
2000
微米
以
下的小窗
口
的错
误
79
检测
出
窗
口处
于
阻塞
状态
80
检测
出左
端的窗
口阻塞
错
误
81
检测
出右
端的窗
口阻塞
错
误
82
检测
出左右
两
边
的窗
口阻塞
错
误
90
角度计算中发
生
错
误
91
角度计算中发
生
错
误
92
角度计算中发
生
错
误
93
发
生因
元件微小
，
决定元件宽度的角度无法确定的错
误
94
角度计算中发
生
错
误
95
角度计算中发
生
错
误
96
角度计算中发
生
错
误
98 无法在限定角度内检测出决定最小宽度的角度
99 检测出处理超程错误
103 进行图像检查时检测出明暗度过低错误
104 检测出图像检查的图像未正确安装错误
105 图像检查失败
106 检测出超出规定的错误级别
③ 元件
值 错误显示内容
1 芯片直立
2 元件释放
3 验证错误
4 元件吸取异常(MTC)
5 元件方向异常
6 送料器间距偏差
7 未贴片
8 异类元件错误
9 元件吸取失败
10 球检查
16 元件废弃异常
17 贴片确认错误
32 共面 状态错误
33 共面 共线性
34 共面 共面性
35 共面 引脚数
36 共面 吸取位置
37 共面 界限错误
