6-27

Module Function

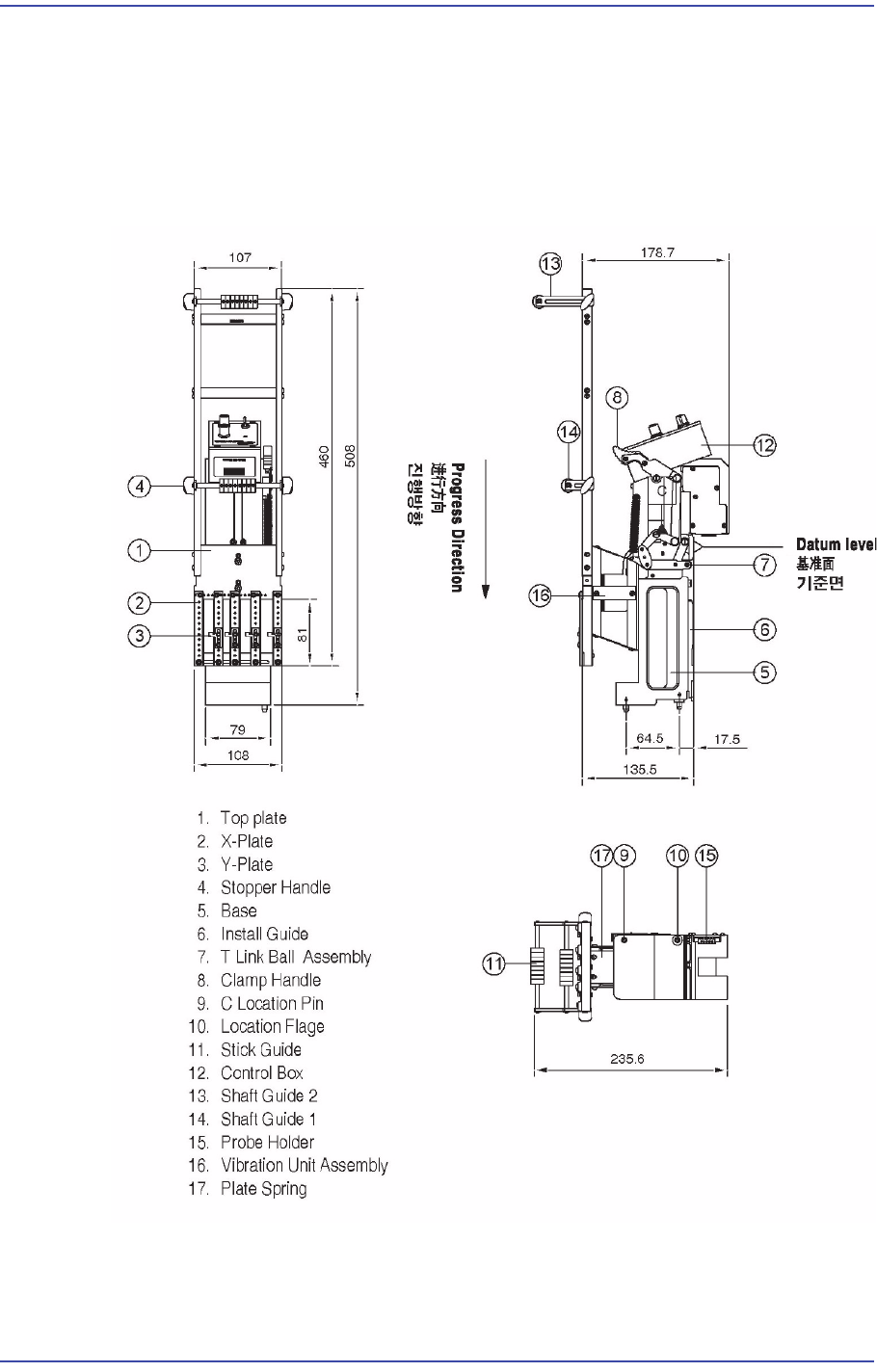

6.10.3. Vibration stick feeder

다단 Vibration Stick Feeder 는 Stick으로 공급되는 SOP, SOJ, PLCC 등의 부품을

Vibrator 의 진동에 의해 경사진 Stick을 따라 직진 이송시키는 장치입니다 . Stick을

가로로 정렬시켜 부품을 공급하며, 레인 수는 4개까지 가능합니다.

그림

6.19 Vibration stick feeder

6-28

Samsung Component Placer SM471 Introduction

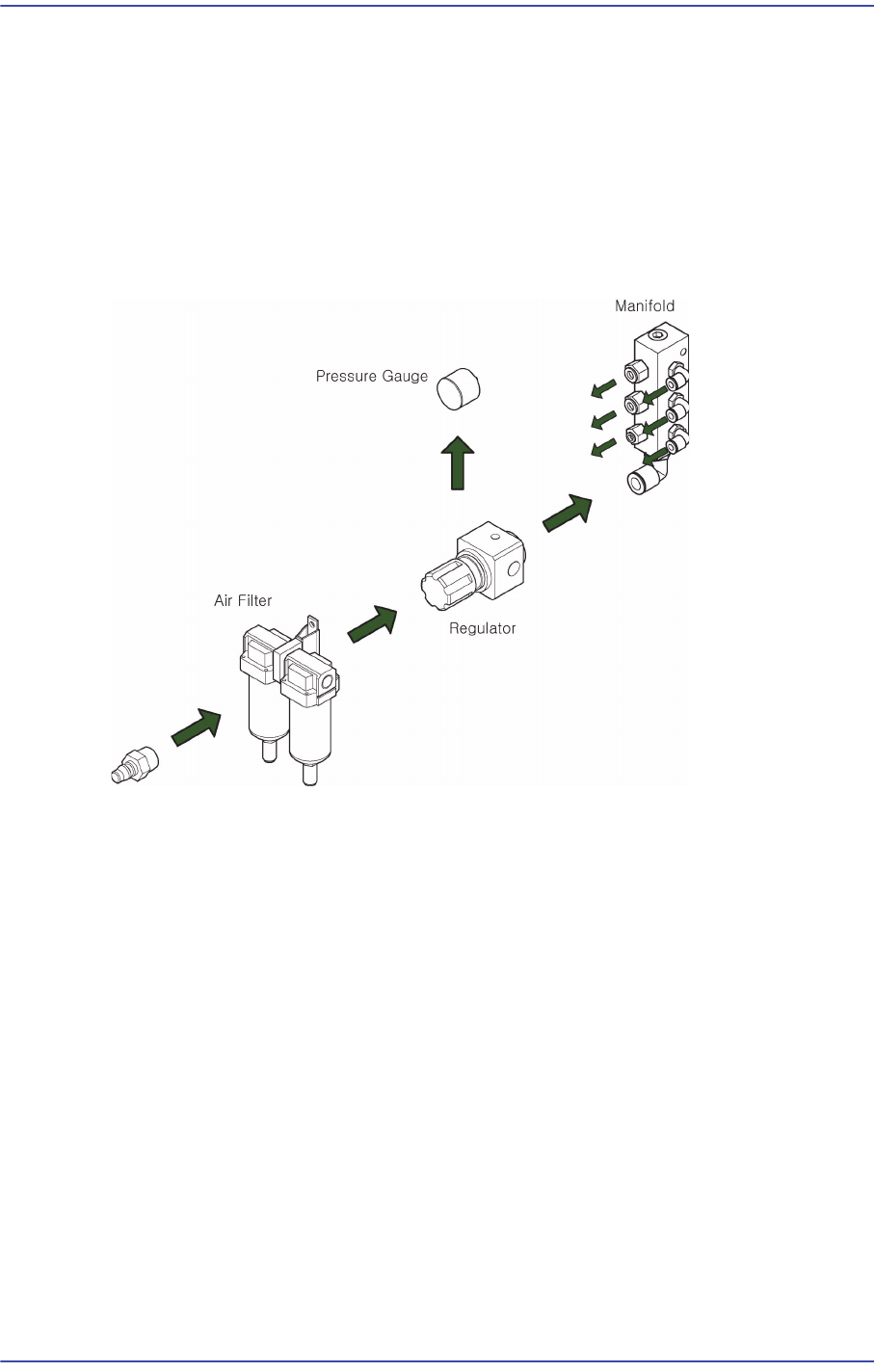

6.11. 공압부

공압은 일반적으로 0.45 ~ 0.55 MPa까지 설정하여 사용하며 장비의 후면 하단의 Air

Filter를 통해 공급됩니다.

공급된 에어

는 Feeder Base에 설치된 SM 피더와 ANC를 동작시키는데 사용되고,

Head의 진공발생을 위해 사용되며, 컨베이어의 각 Stopper 및 Backup Table 들을 동

작시키는데 사용됩니다 .

그림

6.20

공압부

6-29

Module Function

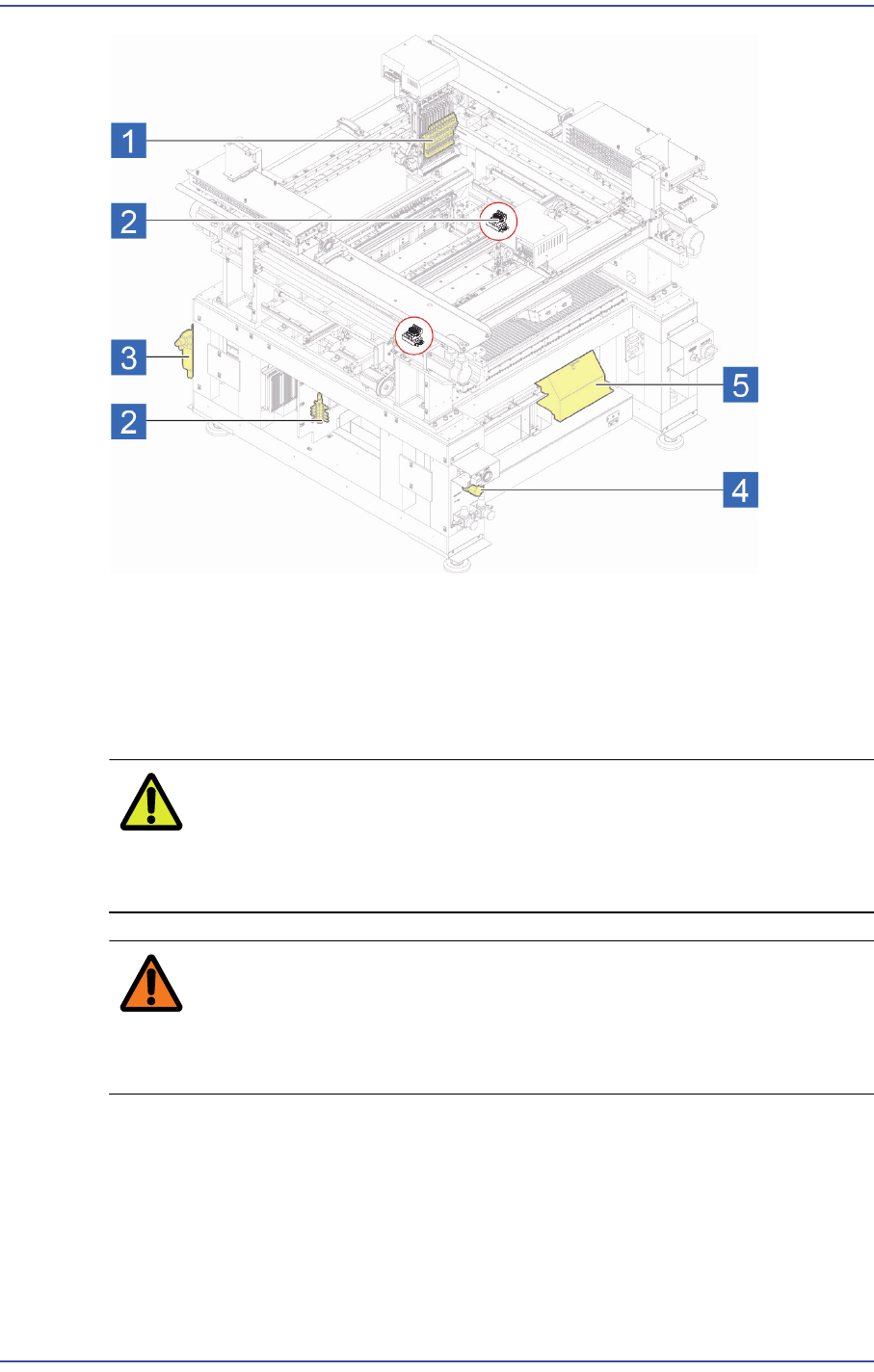

1: Head Air Ass`y

2: Manifold Ass`y

3: Mist Filter

4: Main Air Regulator

5: Vacuum pump

주 의 적정 압력 미달 시에는 장비 작동에 이상 이 있을 수 있습니다.

공압은 일반적으로 0.45 ~ 0.55 MPa 까지 설정하여 사용하십시

오.

경 고 장비의 유지보수시 공압 및 전원을 차단하지 않고 수행하면 심

각한 상해를 입을 수 있습니다. 장비의 유지보수시 공압 및 전원

을 반드시 차단하고 수행 하십시오.
