7-5 장비의 설치시운전 절차 4. Foot 의 수평 을 조절할 때는 다음의 그림과 같이 두 개의 Foot 를 한 셋트로 하여 한 방향씩 조절해주는 것이 좋습니 다 . ( 그림 7.1 참조 ) 그림 7.1 두 장비간 수평 조절 (Leveling) No. 수평조절 작업방법 1 좌우수평 좌 , 우면 의 foot 만 pa ir 로 조절함 2 앞뒤수평 전 , 후면 의 foot 만 pa ir 로 조절…
7-4
Samsung Component Placer SM471 Introduction
7.1.3.2. Stand Alone(단품 ) 설치 순서
1. In-Line 내 장비를 설치하는 경우, Foot를 조정하여 전 공정 장비와 후 공정 장비
와의 컨베이어 기준면을 일치시키십시오. 장비간의 기준면은 좌, 우 0.5mm 이
내로 일치시키십시오. 높이 조정 작업을 하기 전에 전, 후면의 커버를 분리하십
시오.
2. 장비
의 기준 Level은 컨베이어면을 기준으로 900mm 와 950mm(Europe 기준,CE)
를 기준으로 합니다. 그러나 바닥면의 조건(구배)에 따라 ±15mm 까지 허용하
는 것을 기준으로 합니다.
3. Y1, Y2 축 L/M Guide 상면 과 전면 피더
베이스 상면에 수준계를 동시에 올려서
수평을 조절합니다. 허용공차는 0.05mm/m 이내로 맞추어야 합니다. (1 눈금이
0.02mm임) 측정시에는 2개를 동시에 사용하여 측정합니다.

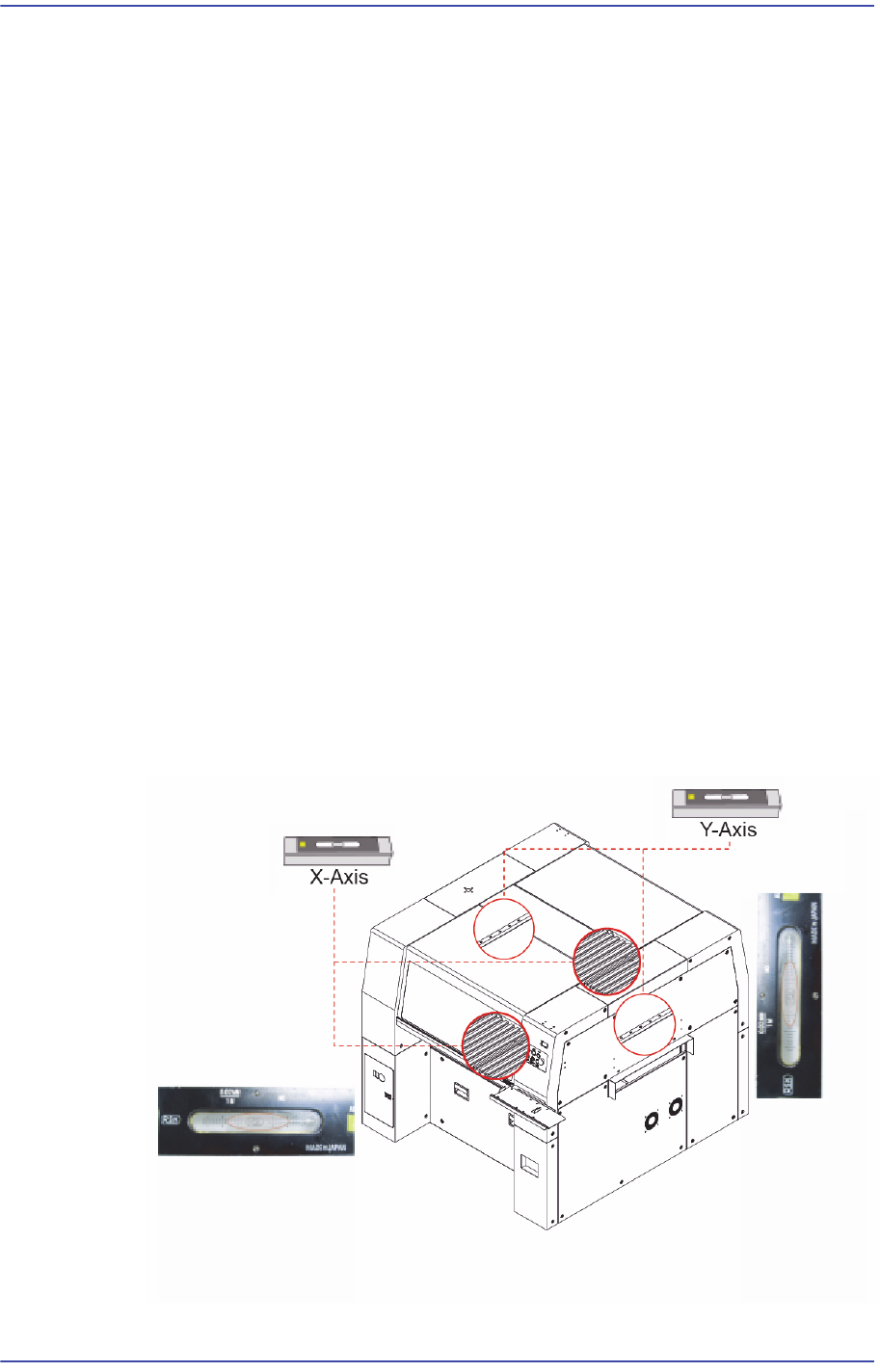

측정 위치
Y축 방향
X Gantry는 최대
한 뒤로 밀고, Head는 중앙에 위치시키십시오. 양쪽 Y
축 LM Guide 상면의 중앙에 2개의 수준기블록 과 수준계(Leveler)를 동
시에 놓고 측정하십시오. 수준기는 수준기 블록 위에 위치시키십시오.
(수준
계의 중앙이 LM Block Hole 기준으로 전면에서 12번째에 위치)
이 때, 수준
계(Leveler) 가 기울어 지지 않도록 주의하십시오.
X축 방향
전면 Feeder Bas
e 상면 중앙에 위치하도록 수준계를 놓고 측정하십시오.
7-6
Samsung Component Placer SM471 Introduction
5. 장비의 Foot는 바닥면에 고른 압력으로 지지되어야 하고, 이는 Foot의 Nut 잠금
압력이 일정한 힘이 걸리도록 조절되어야 합니다. 헐겁게 돌아가는 Foot가 없는
지 확인하십시오. 수평조절 작업이 완료된 후 반드시 4군데의 Foot에 대해서 잠
금 Nut를 꽉 조여 주십시오 .
1:
잠금
Nut
주 의 장비의 수평을 맞추지 않을 경우 기계 정밀도에 영향을 미칩니
다. 반드시 장비의 수평을 맞추고 장비 Foot 조임이 제대로 되었
는지 확인하십시오.
잠금Nu
t와 Foot나사에는 Grease가 묻어서는 안됩니다 . 만일,
Grease가 묻었다면 깨끗이 세척하십시오. 그렇지 않으면 장비
가동 중 너트풀림이 발생되어 장비에 손상을 줄 수 있습니다.
