7-12 Samsung Component Place r SM471 Introduction 4. 다음 그림의 Key 를 돌려서 Hard Rack 에 HDD 를 조 립하십시오 . 5. 조립 후 반드시 시계반대방향 으로 Key 를 돌려서 정상적으로 조립되어져 있는 지를 확인하십시오 . 7.1.4.5. 공압 설정 및 케이블 연결 1. Air Main Inlet 쪽으로 공압을 연결합니다 . 이 때 ,…
7-11
장비의
설치시운전
절차
7.1.4.4. HDD 부착

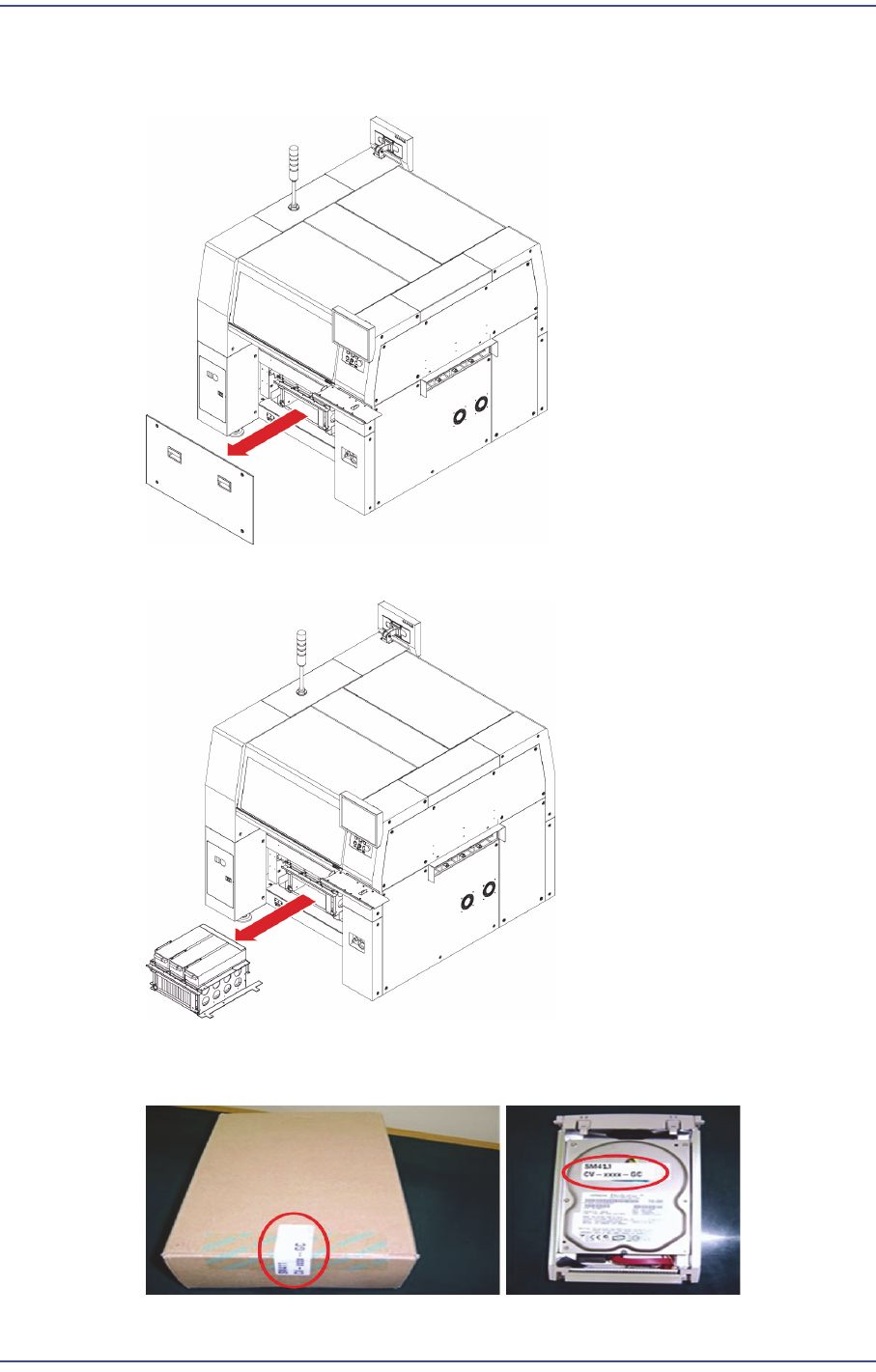

1. 장비 전면 하단판넬의 고정나사를 (2개) 풀어서 커버를 분리하십시오.
2. Control Rack Assembly를 전면으로 잡아 당기십시오.
3. Packing Box에 들어있는 HDD(Hard Disk Driver) 의 Serial 번호가 장비에 부착되
어진 명판에 적혀있는 장비호기 번호와 일치하는지 확인하십시오.
7-12
Samsung Component Placer SM471 Introduction
4. 다음 그림의 Key를 돌려서 Hard Rack 에 HDD를 조립하십시오.
5. 조립 후 반드시 시계반대방향으로 Key를 돌려서 정상적으로 조립되어져 있는
지를 확인하십시오.
7.1.4.5. 공압 설정 및 케이블 연결
1. Air Main Inlet쪽으로 공압을 연결합니다. 이 때, 장비 설치 공장내 Air Main 연결
부에 Air Filter가 설치되어 있는지 확인하십시오.
1:
황색등
점등
2:
좌측
Fitting

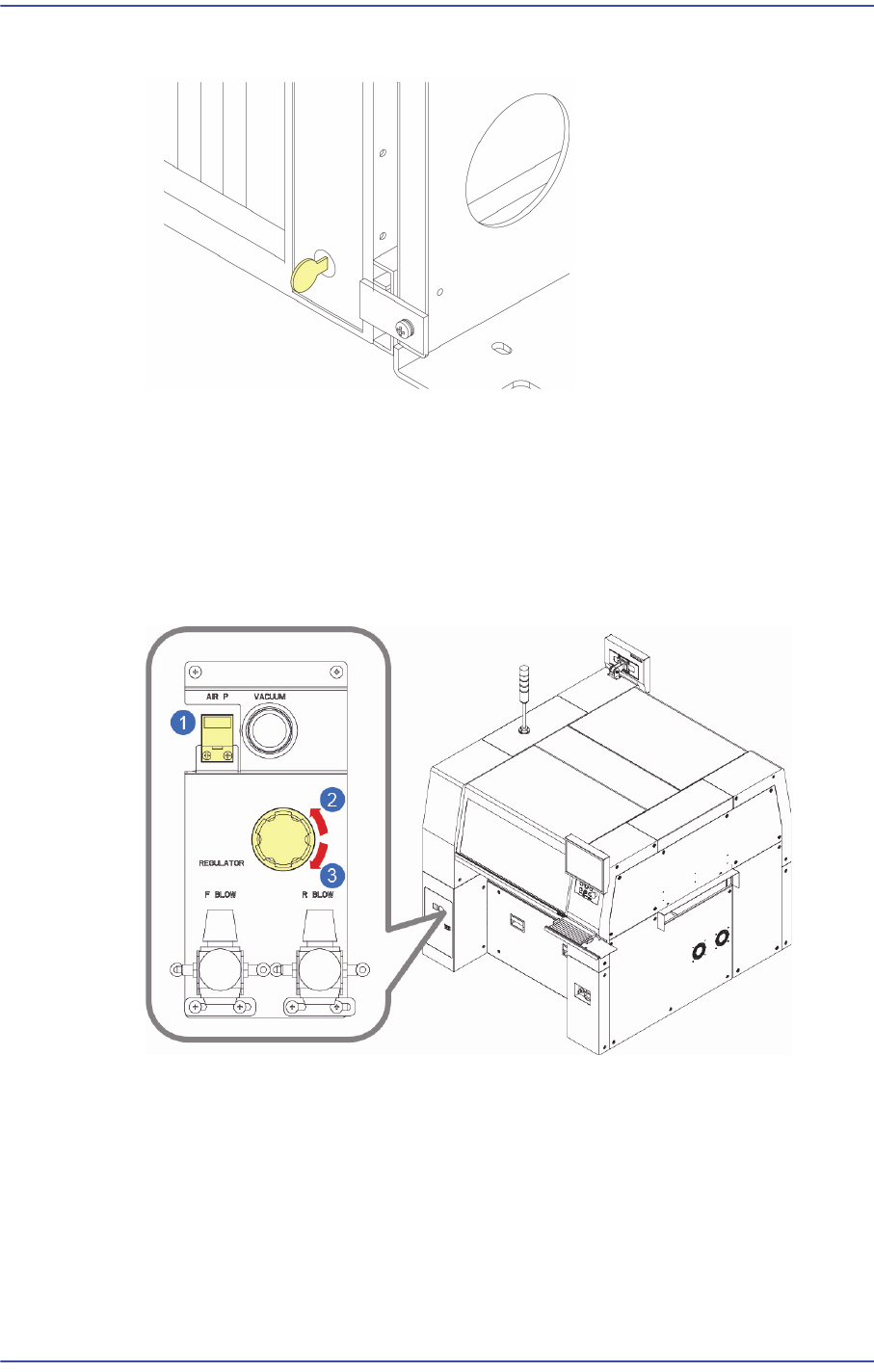

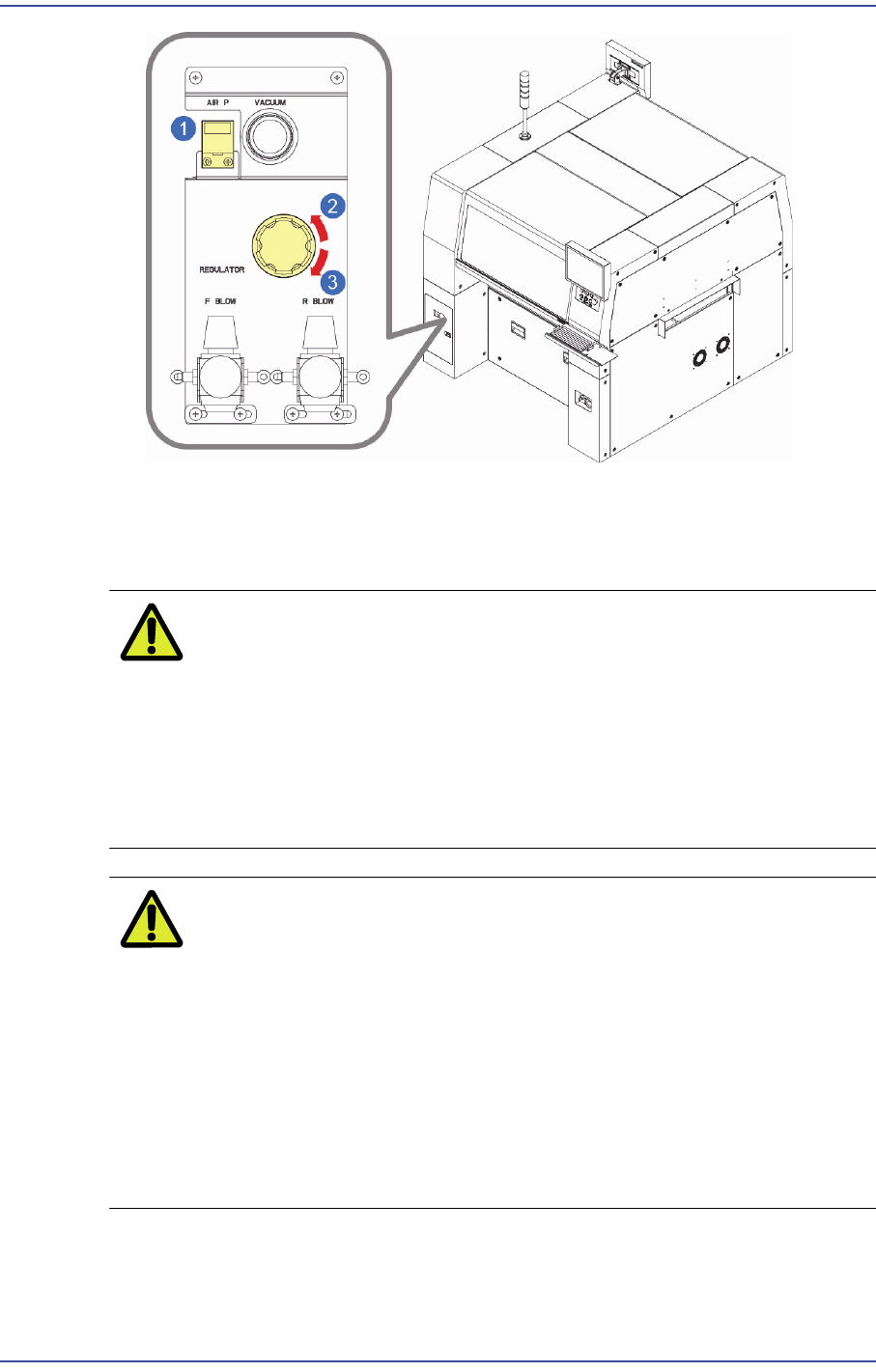

2. Regulator손잡이를 돌려서 공압을 0.45~0.55 MPa 정도에 맞춥니다. (장비의Air
소모량은 Max 260 Nℓ/min 입니다. 이 때, 입력 공압 호스의 지름은 외경 12mm
이상을 권장합니다.)
7-13
장비의
설치시운전
절차
1: Air pressure
2:
반시계
방향
:
공압감소
3:
시계
방향
:
공압증가
주 의 만약 공압이 0.45~0.55 Mpa 의 범위를 벗어나면, 부품의 흡장착
및 피더의 동작에 문제가 발생할 수 있으므로 작업 전에 반드시
확인하십시오.
장비의 공압 소모
량에 적합한 용량의 Compressor를 반드시 사
용해야 합니다. 그렇지 않으면, 장비 내 공압의 저하로 장착 품
질에 영향을 미칩니다.
주 의 Compressor의 노후로 인한 배관 내 오일의 유입은 각 장비에 치
명적인 오류를 발생시킵니다. s
배관작업 후 배관 내에 Ch
ip, Bur 등의 이 물질이 존재하므로 항
상 깨끗한 보루를 배관 끝에 묶어주고 Flushing 을 하여 보루가
깨끗이 유지되어 오염의 염려가 없을 때 장비에 연결하도록 하
십시오.
배관 내 오
일유입 및 결로현상을 방지하기 위해 Oil Filter, Air
Dryer를 설치하였는가를 확인하십시오 .
