7-18 Samsung Component Place r SM471 Introduction 경 고 만약 현지 전압사양의 전압값이 변압기 입력단자 상에 없을 경우 그 전압보다 한단계 더 높은 입력포트로 셋팅합니다 . (Ex. 현지 입력 전압 3 상 400V 일 때 415V 포트로 변압기 입력전 원선을 셋팅합니다 ) 6. 입력전압 의 설정이 끝나면 커버를 조립하고 ( 조립은 분해 의 역순입니다 )…
7-17
장비의
설치시운전
절차

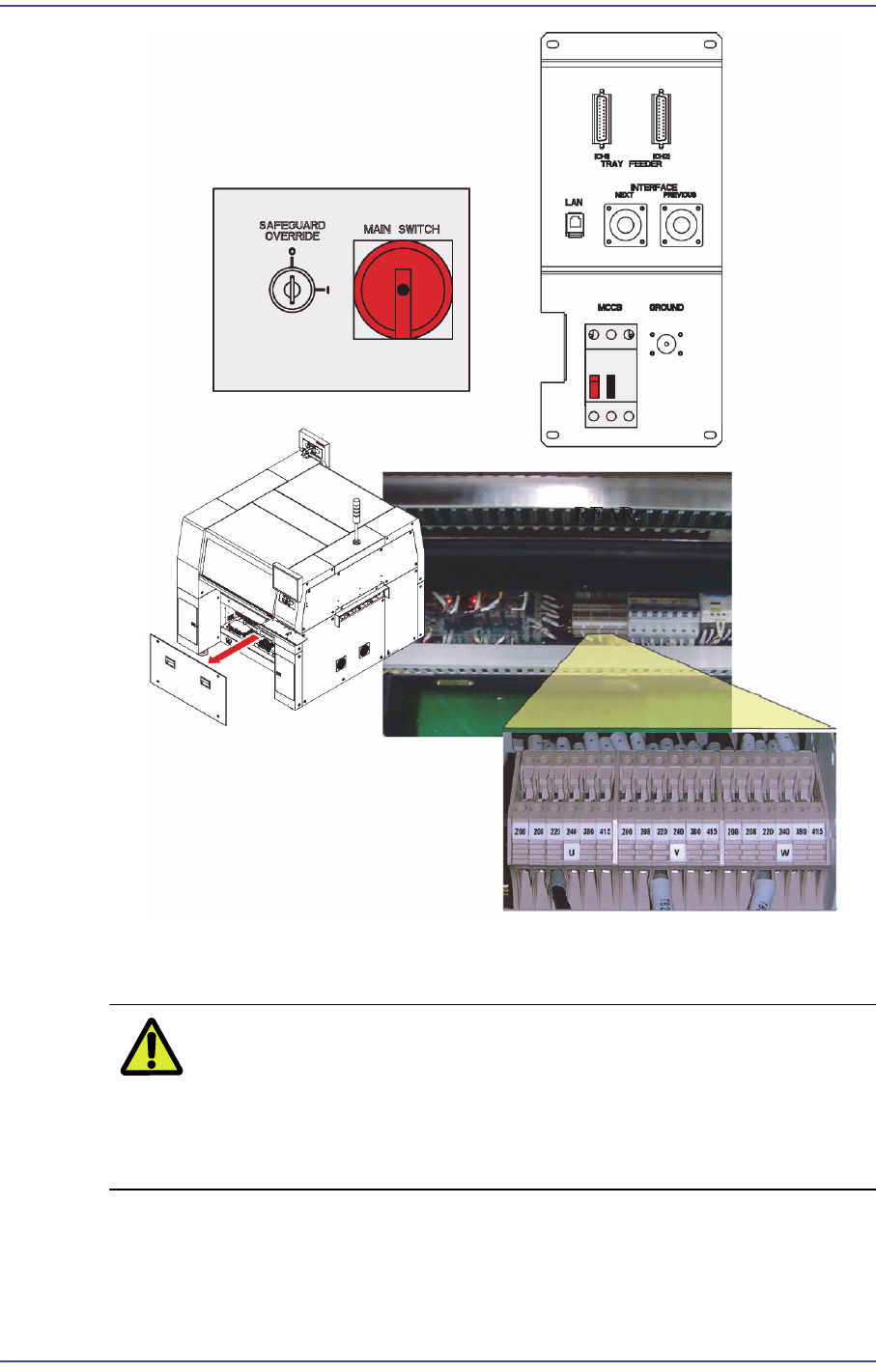

5. 장비의 변압기 입력상태를 확인한 후, 설치 현장의 공급전압에 맞도록 변압기의
입력 전원을 설정하십시오.
주 의 만일, 변압기 입력전압 변경을 하였을 경우, 장비에 부착된 전원
스티커를 변경된 전압과 일치되도록 반드시 변경하십시오. S/N
명판에도 유성매직으로 전원을 표기해 주십시오. 그렇지 않을
경우, 잘못된 전원의 입력에 의해 장비가 손상될 수 있습니다 .
7-18
Samsung Component Placer SM471 Introduction

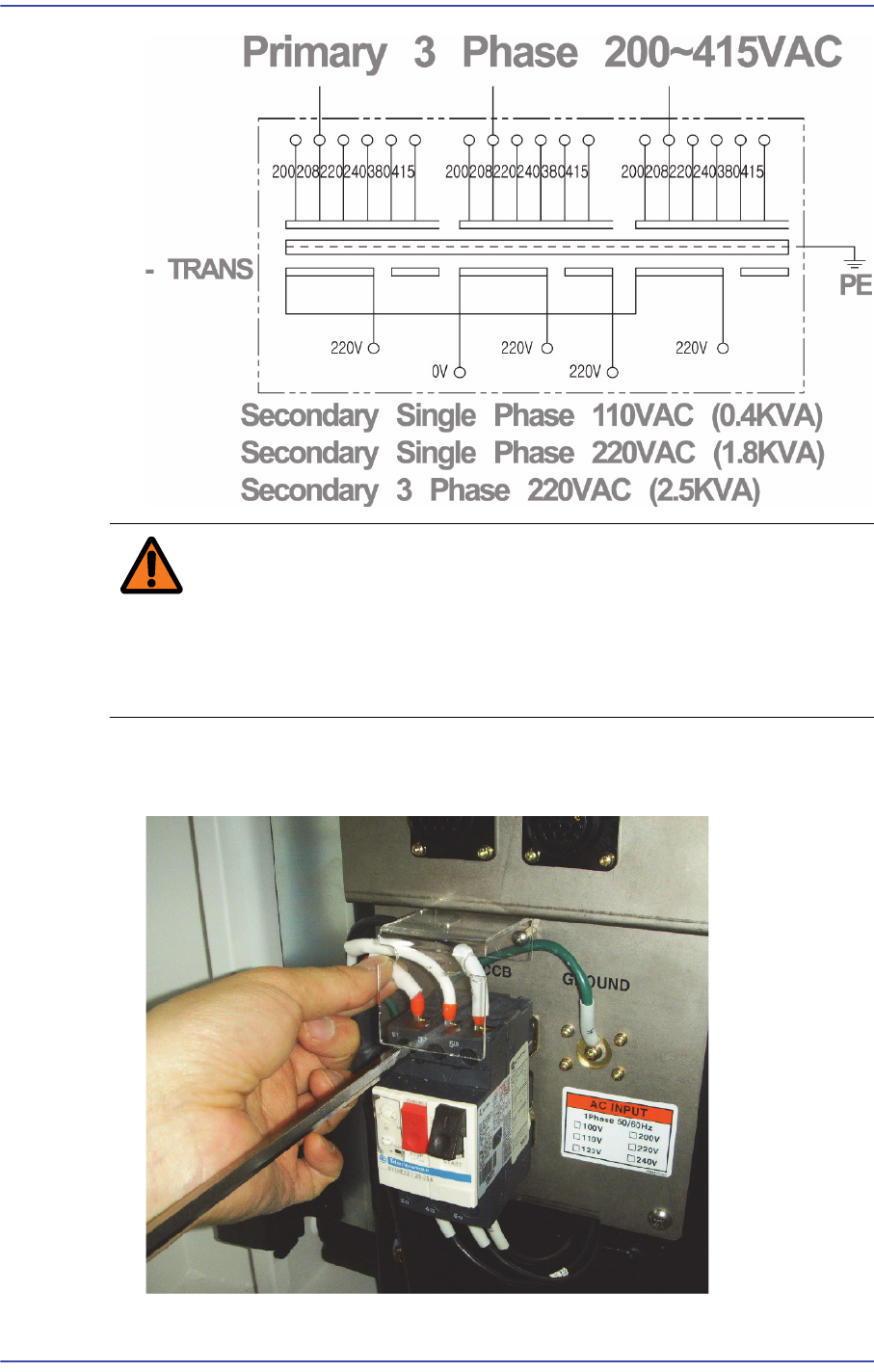

경 고 만약 현지 전압사양의 전압값이 변압기 입력단자상에 없을 경우
그 전압보다 한단계 더 높은 입력포트로 셋팅합니다.
(Ex. 현지 입력
전압 3상 400V 일 때 415V 포트로 변압기 입력전
원선을 셋팅합니다)
6. 입력전압의 설정이 끝나면 커버를 조립하고( 조립은 분해의 역순입니다), 주 전
원케이블을 장비 후면 주 전원 커넥터에 연결하십시오.
7-19
장비의
설치시운전
절차
메 모 입력 전압 정격 : 3상 AC 200±18V / 208±19V / 220±20V /
240±22V / 380±25V / 415±28V, 50/60 Hz
소모량 :
4.7 KVA
접 지 :
3종 접지기준으로 접지선에서 장비와의 Mega Test시 100
Ω이하가 되어야 합니다 .
AV R : AV R 의 설치는 기본
사항이며 용량 여유율 20% 이상이 권
장됩니다.
주 의 3상 전류에서 단상을 뽑아 사용할 경우, Trip현상에 의한 상의왜
곡에 의한 장비파손을 막기 위해 전체용량 (Kw) 의 40% 이하를
단상으로 사용하는 것이 바람직합니다. (예:Tray feeder사용시)

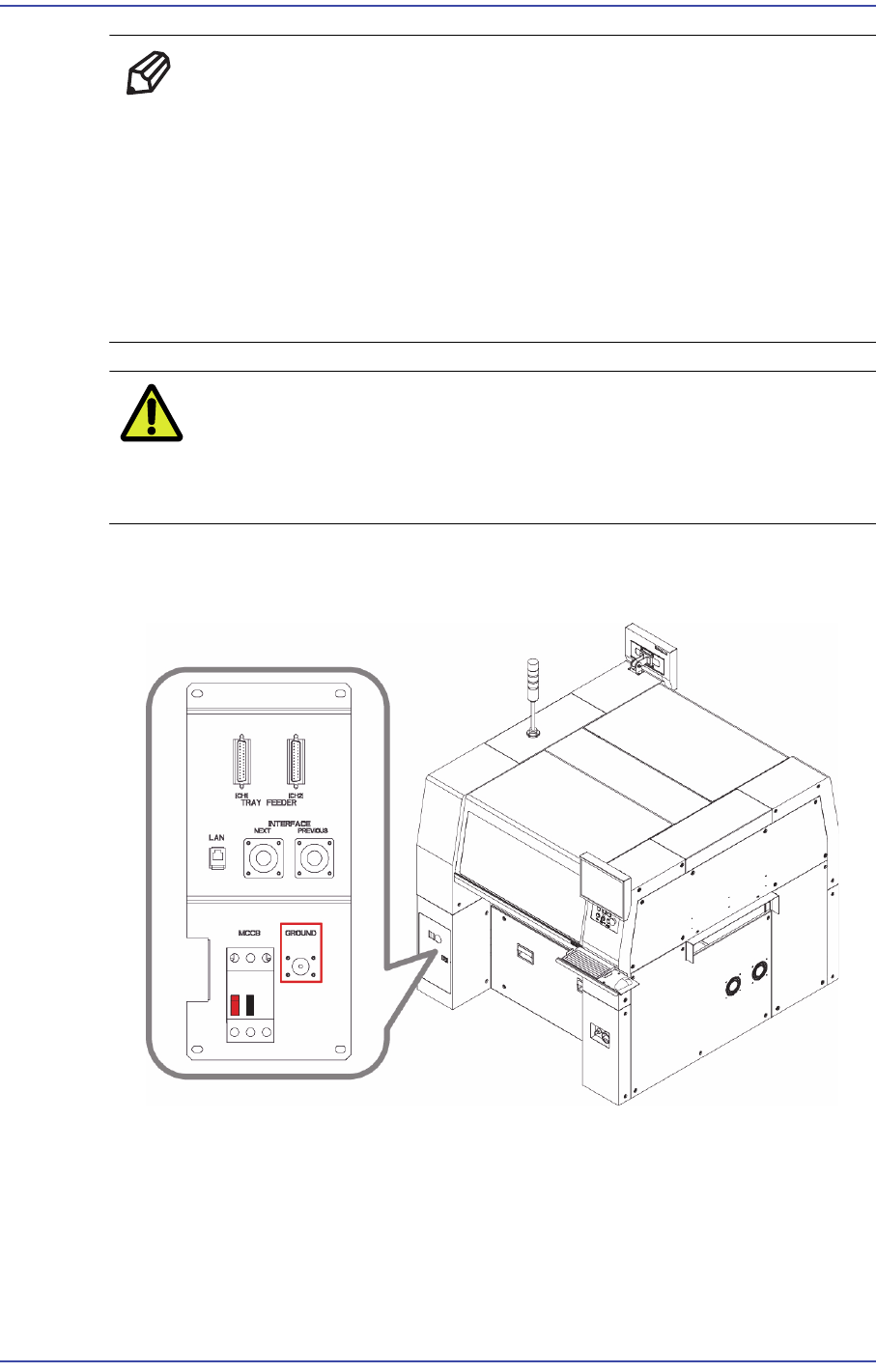

7. 주 전원 커넥터 바로 밑에 있는 FG 단자를 이용하여 주변장비와의 접지접속을
반드시 해야합니다. (Ex: Tray Feeder)
