7-21
장비의
설치시운전
절차

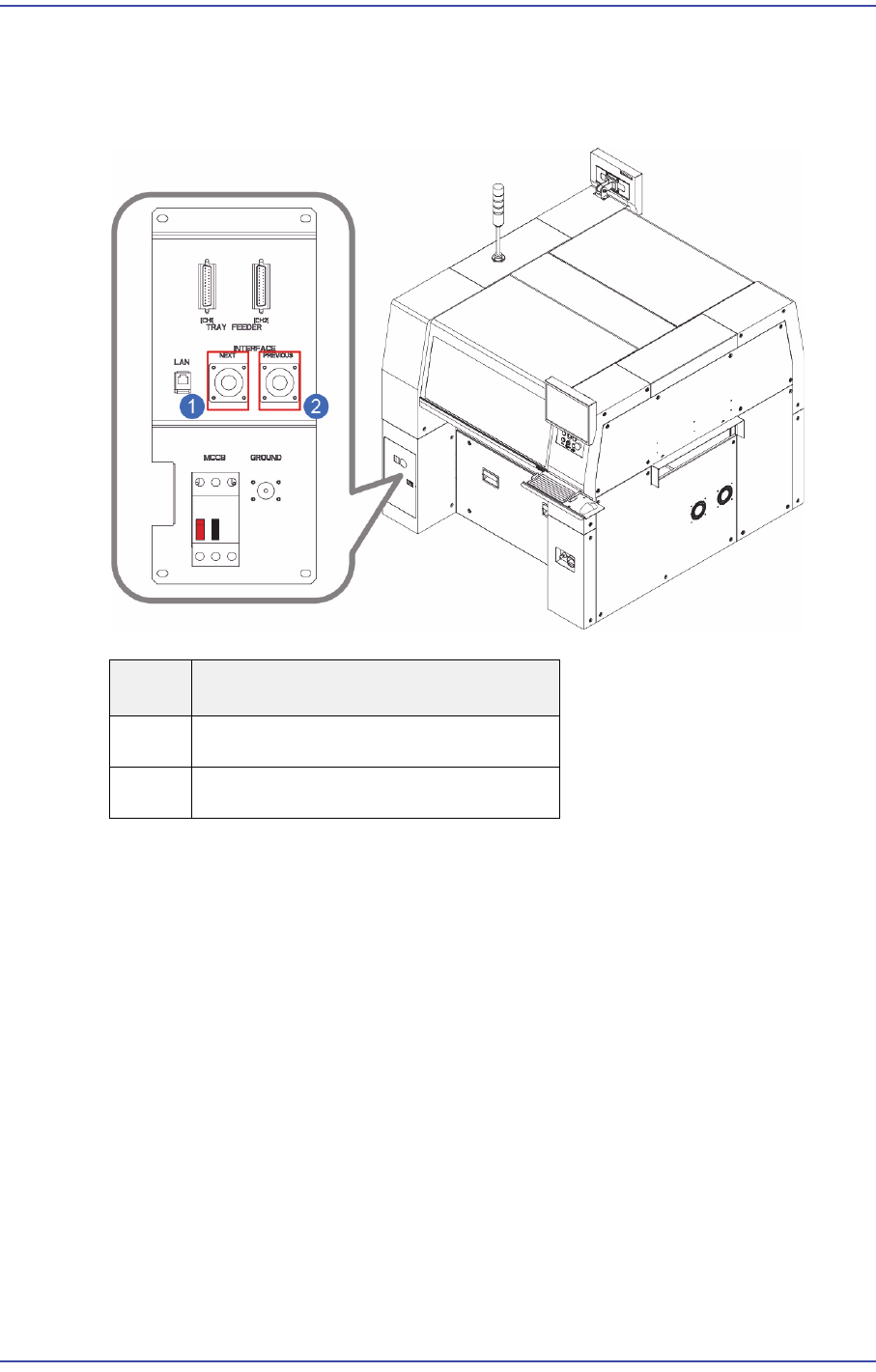

7.1.7. 장비간의 통신 Interface 설정
전공정 장비(Previous Machine)와 후공정 장비(Next Machine) 간의 통신 Interface를
다음의 사항을 참조하여 실시하십시오.
No. Description
1
다음 장비
와 케이블 연결
2
이전 장비
와 케이블 연결
ST
ART 입력신호 (Cable No.:①(+), ②(-))
입력신호는 후 공정 장비에
서 출력되고 대부분의 입력 신호단자에서는 전압이
약 20 ~ 22V 정도가 측정됩니다.
READY
출력신호 (Cable No.:③ , ④ )
출력신호는 전 공정 장비로
부터 출력됩니다. 일반적으로 대부분의 출력신호단
자에서는 출력이 나갈 때 저항이 0Ω, 출력이 안 될 때는 ∞Ω이 측정됩니다.
7-22
Samsung Component Placer SM471 Introduction

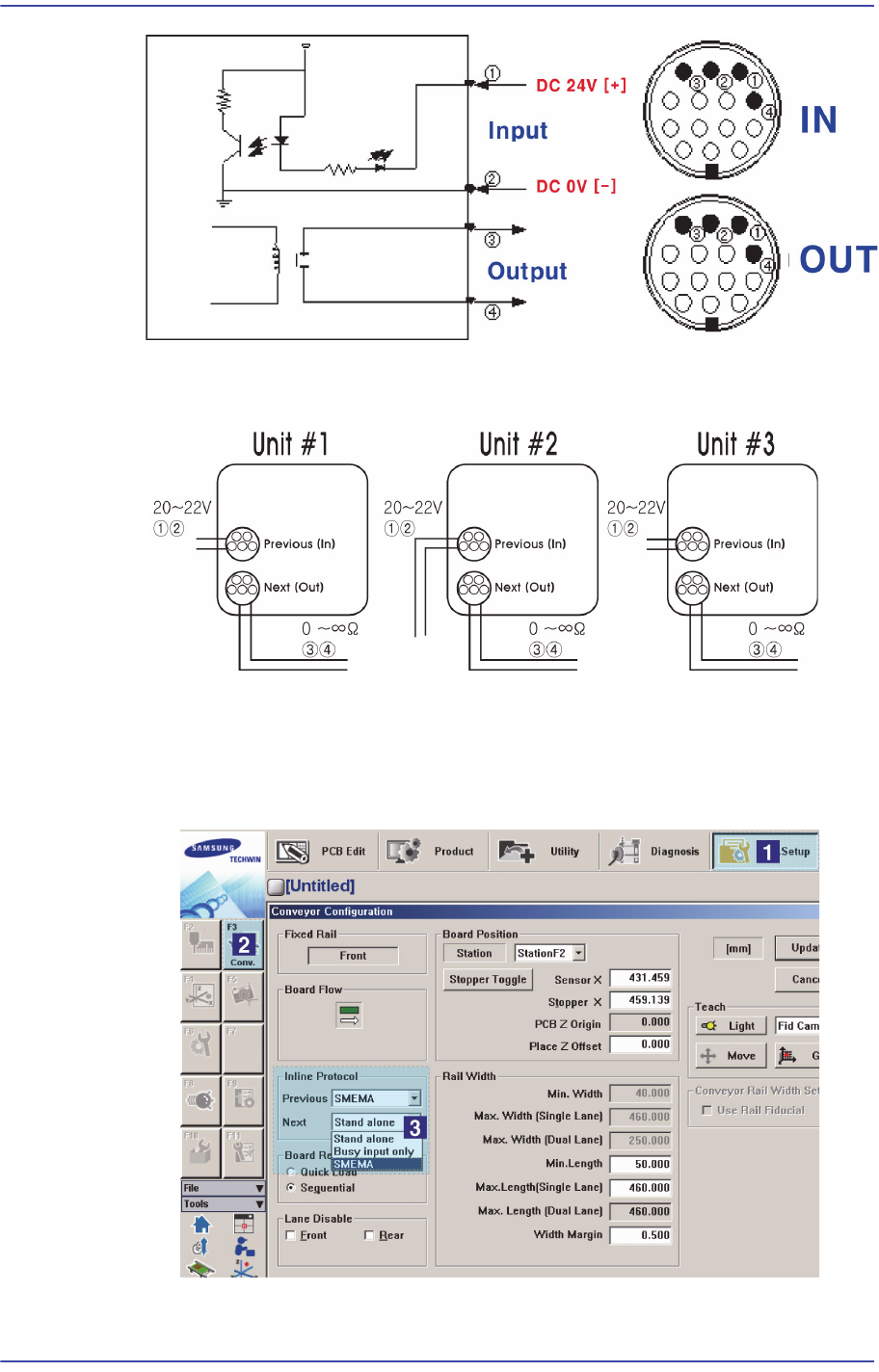

인접장비의 I/F Connector 가 서로 다른 경우에 Cable을 Cutting하여 다음의 그림
을 참조하여 연결하여 주십시오 .
SIMENS, SANYO, TDK(RX-11) 등 SMEMA규격 및 2 접점 INTERFACE 방식
이 아닌 장비에 대하여는 별도의 검토가 필요합니다.
장비
의 Interface Type을 결정해야 합니다. (사용자의 환경에 맞게 2접점방식
또는 SMEMA방식을 선택하십시오)
SYS.SETUP 메뉴를 선택하고 Conveyor 하위메뉴를 선택하십시오 .
7-23
장비의
설치시운전
절차
<Inline Protocol> 영역의 In(Before)과 Out(After) 콤보박스에서 Stand
Alone, SSA Type(2접점) 그리고 SMEMA 중 하나를 선택하십시오 .
St
and Alone : 장비간 연결이 되지않고, 수동으로 작업시 설정
Busy input only : 다음 장비에
서 접점만 연결하면, PCB가 흘러가는 형
태
SM
EMA: 이전 장비에서 준비신호를 주고(24V) 다음 장비에서 접점
을 연결하는 형태
연결
된 장비간 인테페이스가 정상적으로 동작되는지 MMI 의 Bypass 기
능을 이용하여 확인하십시오 . 이 때, 최소 PCB 3 장 이상을 이용하여 테
스트를 수행하십시오 .

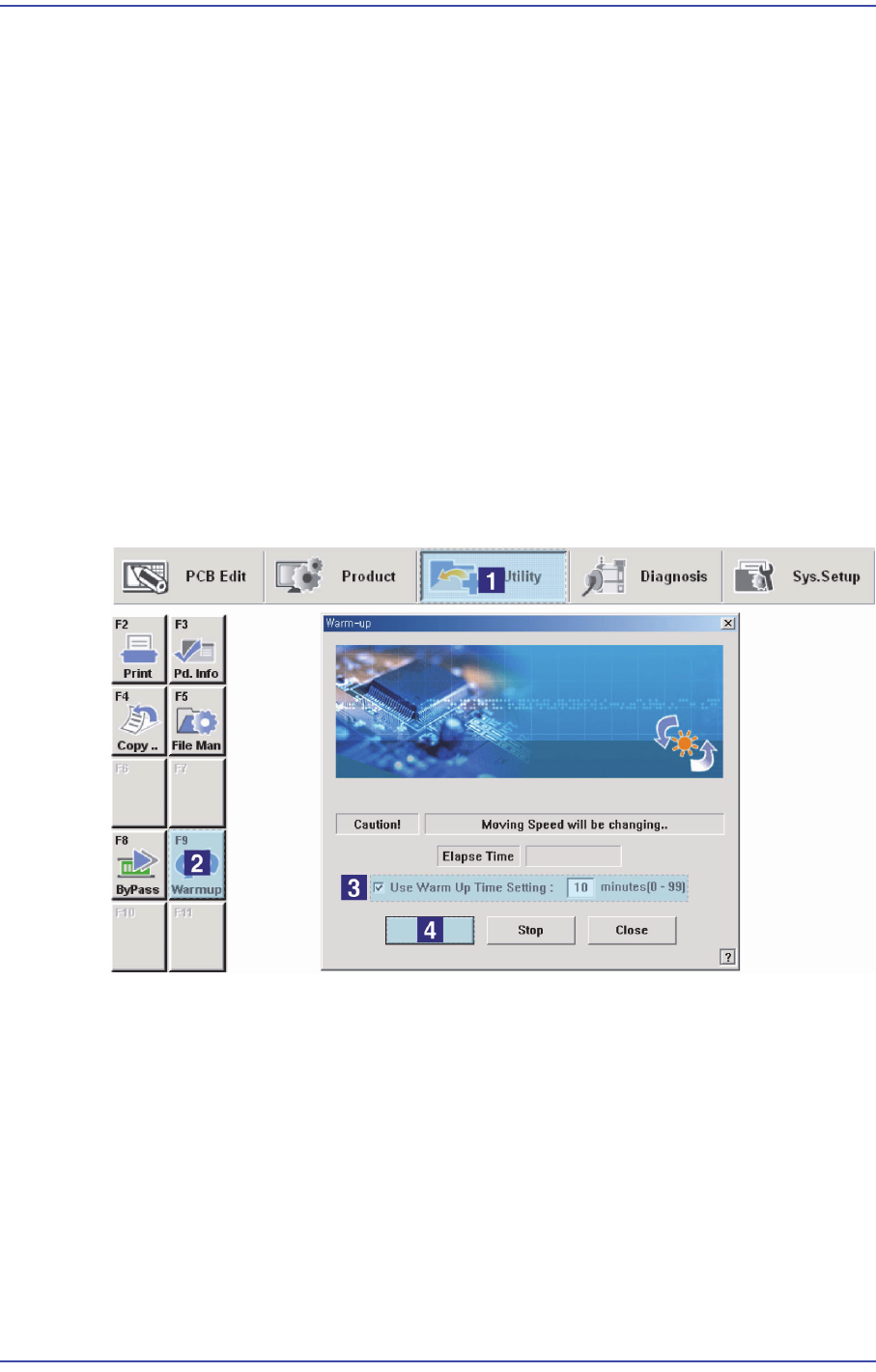

7.1.8. Warming Up
장비의 설치를 정상적으로 완료한 후, 장비의 Warming Up 을 30분간 수행해야 합니
다.
동작 중 소음 발생 여부 및 동작 상태를 확인하십시오.
