머리말 xv T ape Feeder 릴 형태 의 부품케이스에 Roll 방식으로 감겨진 부품을 공급하 는 기계장치로 피 더베이스에 장착 (Installation) 됩니다 . 다음 그림과 같이 반드시 피더베이스에 SM 피더를 장착 후 , 잠금 손잡이 를 잠궈야 합니다 . 1: 잠금 손잡이 Head Assembly 헤드 어셈 블리에 속해 있는 기구물들 또는 공압장치들 을 지지하는 Head …
Samsung Component Placer SM471 Introduction
xiv
용어 설명
비젼 시스템(Vision System)
티칭시 위치
확인 및 Fiducial Mark 인식, 부품의 형상인식을 비젼 시스템을 통하
여 수행합니다.
Fiducial Camera
Fiducial Camera와 Fiducial Camera Illumination을 통틀
어 Teaching Camera
Module이라 합니다. 주로 티칭(Teaching)시 위치확인 및 Fiducial Mark 인식
등에 사용됩니다.
Fly
ing Vision
Flying Camera와 F
lying Camera Illumination을 통틀어 Flying Vision이라 합니
다.
1: Fiducial Camera
2: Fiducial Camera Illumination
3: Flying Camera
4: Flyingl Camera Illumination
머리말
xv

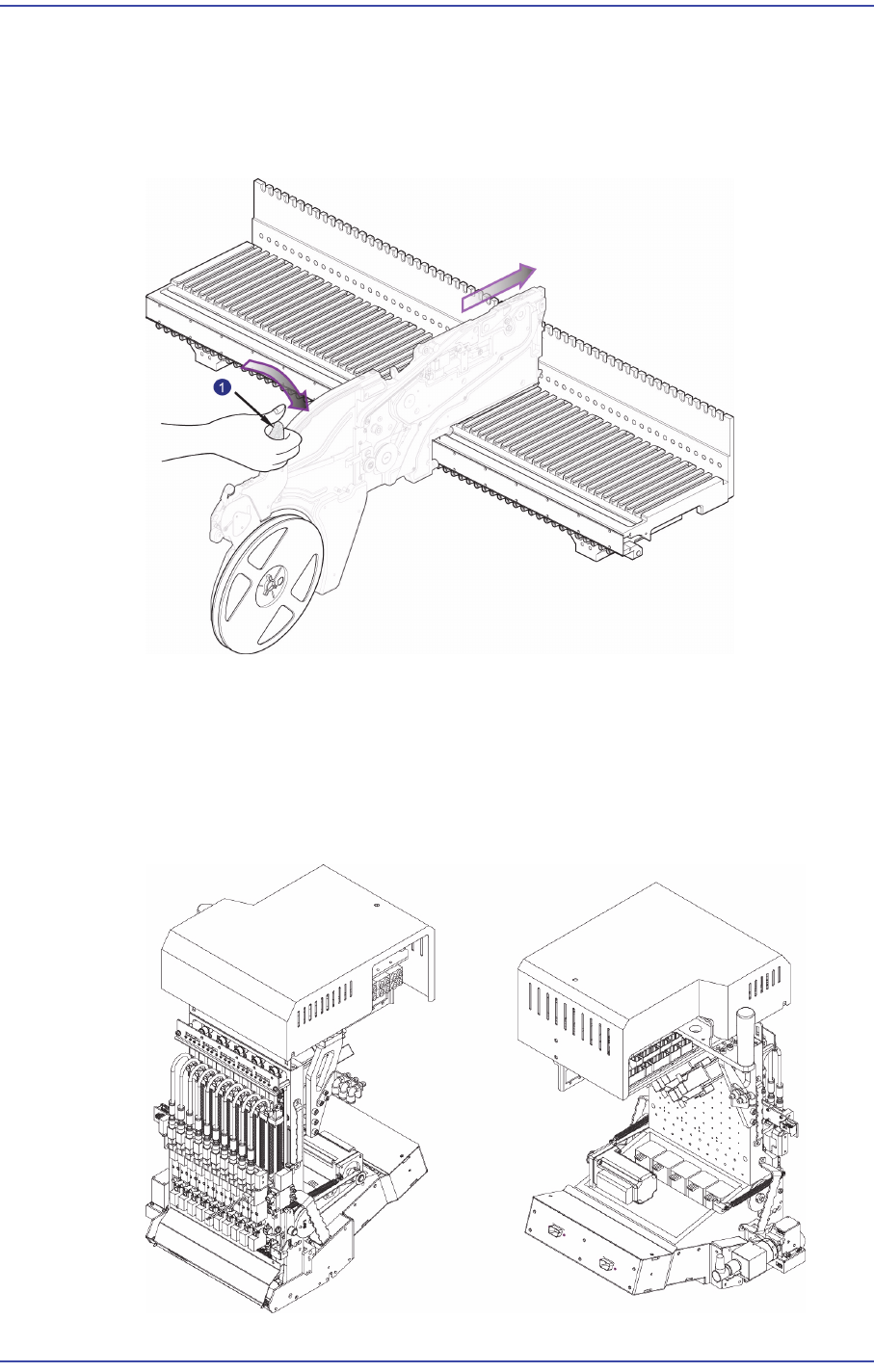

Tape Feeder
릴 형태
의 부품케이스에 Roll방식으로 감겨진 부품을 공급하는 기계장치로 피
더베이스에 장착(Installation)됩니다. 다음 그림과 같이 반드시 피더베이스에
SM피더를 장착 후, 잠금 손잡이를 잠궈야 합니다.
1:
잠금
손잡이
Head Assembly
헤드 어셈
블리에 속해 있는 기구물들 또는 공압장치들을 지지하는 Head Body와
Spindle과 구동모터 그리고 부품 및 Fiducial Mark의 형상을 인식하는 Flying
Vision Module과 Fiducial Camera 등으로 구성됩니다.
Samsung Component Placer SM471 Introduction
xvi
Module
전체 시스템 중 비교적 독
립적인 한 부분으로 동작이 가능한 기구적인 단위를
의미합니다.
Spindle
회전하는 작은 축으
로 장비의 Head Assembly에 속해 있고 끝에 Nozzle Holder가
달려있는 구조로 되어 있습니다. 매우 정밀하게 구동되는 Timing Belt 와 Servo
Motor를 통해 부품의 흡착과 장착을 위한 Z축 동작을 수행하고, Micro Step
Motor를 통해 부품 위치의 보정을 위한 R 축 동작을 수행합니다.
미소 칩(Micro Chip)
0402, 0603 칩 부품
과 같이 크기가 아주 작은 칩 부품을 의미합니다.
피치 (P
itch)
일정하게 대
응되는 두 지점 간의 간격을 의미합니다 .
