Samsung Component Place r SM471 Introduction xx  Main Circuit Breaker (MCCB) 장비에 공급 되는 주 전원을 개폐하는 장치로 장비 후면 좌하단부에 위치합니다 .

머리말

xix

 Edge Regulator

컨베이어의 공압 장치들

에 제공되는 전체 공압을 설정하는 장치입니다.

 SMPS (Switch Mode Power Supply)

전원 공

급장치로 흔히 ‘스위칭 Power Supply’ 라고 합니다.

 티칭박

스 (Teaching Box or Jog Box)

수동으로 장비

를 조작하고자 할 때, 사용되는 장치로 주로 좌표 티칭작업을 할

때 사용됩니다.

 컨베이

어 이동 프레임 (Moving Frame)

컨베이어는 PCB를 운송하

는 장치로, 두 개의 프레임으로 구성됩니다 . 고정 프

레임(Fixed Frame)과 이동 프레임입니다 . 고정 프레임은 고정되어 있는 반면, 이

동 프레임은 PCB의 폭에 따라 이동을 하여 컨베이어의 폭을 설정 해 주는 역할

을 합니다.

 Wo

rking Area

컨베이어에서 실제 장착

작업이 발생되는 컨베이어 구간을 의미합니다.

 수준계

장비의 수평을 맞추

기 위해 사용되는 측정기입니다.

 Dow

nflow

높은 쪽에

서 낮은 쪽으로 흐름을 형성하는 것을 의미합니다.

Samsung Component Placer SM471 Introduction

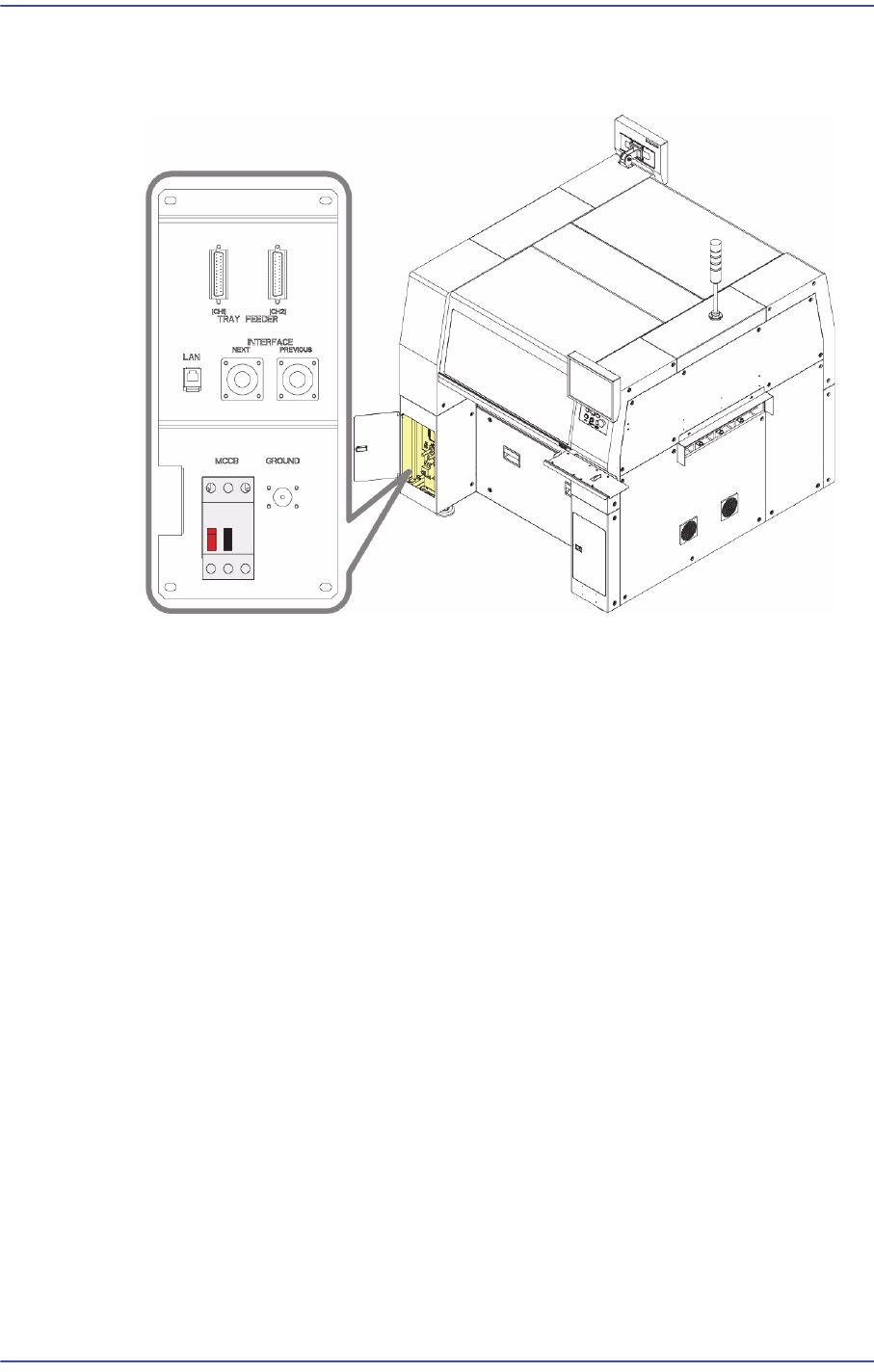

 Main Circuit Breaker (MCCB)

장비에 공급

되는 주 전원을 개폐하는 장치로 장비 후면 좌하단부에 위치합니다.

1-1

장비의

특징

및

부품사양

제1장. 장비의 특징 및 부품사양

1.1. 장비의 특징

SM471은 SM411의 장점인 칩슈터와 다양한 부품 대응력을 유지하면서, 고성능 헤

드를 비롯한 최신 하드웨어를 탑재하여 최고의 생산성을 구현한 Dual Gantry 장비입

니다.

장비의 특징은 다음과 같습니다.

 높은 효율(High Efficiency) 및 편의성

 칩 장착속도 75,000 CPH (Chip 1608, 최적조건)

 전동식 피더 및 공압식 피더 혼용사용 가능

 내장형 진공펌프 옵션제공(공기소모량 50Nℓ/min 이하)

 미소칩 대응을 위한 피두셜 카메라 좌우 부착 옵션 제공

 IT통신 옵션을 기본 제공하여 전동 피더의 부품 피치 자동 조절

 부품 픽업위치 자동조절 기능으로 0603 부품의 동시 픽업률 향상 (전동식 피

더)

 PCB Loading Time “Zero” 구현

 Part Library의 공용화를 통한 빠른 Job Change

 Feeder Workstation 및 Docking Cart의 적용에 따른 Job Change

 높은 신뢰성 (High Reliability)

 높은 장착 정밀도(Accuracy): ± 50μm (0402 Chip, Micro CSP, IC)

 정전기 방지 PC(Antistatic Polycarbonate) 재질의 윈도우 기본 적용

 3종의 조명계 보강하여 Micro CSP, 고광택IC, Connector 대응 가능

 자동 Gantry Mapping 실시

 정도 보정을 위한 Reference Mark 적용

 Backup Table의 수평도 향상

 자동 열 보상 기능

 부품 및 PCB 기판 대응력 향상 (High Flexibility)

 0402~ □14mm, 14mm이하 커넥터 부품 장착 가능

 다양한 크기의 PCB 대응(L50 x W40 mm ~ L510 x W460 mm)

 PCB 2매 동시 작업 가능( 최대 250mm)

 연장 컨베이어 부착 시 L610 * W460 mm 까지 대응(옵션 )
