1-4 Samsung Component Place r SM471 Introduction 초고속 시리얼 PCI-Exp 통신으로 축 제어 보드의 신호선을 대폭으로 줄여 , 케이 블 및 커넥터의 접촉불량으로 발생할 수 있는 고장을 방지하여 장비의 신뢰성을 강화하였습니다 . Backup 테이블에 Linkage 메커니즘을 적용하여 정밀한 수평 도 유지가 가능하며 Clamping 신뢰성을 확보하…
1-3
장비의
특징
및
부품사양
1.1.1. 하드웨어적인 특징
기존의 SM411 장비의 헤드를 개선함으로써 보다 빠르게 동작할 수 있도록 설계
되었습니다.
구분
스핀들 수 스핀들 간 거리
SM411 6 30mm
SM471 10 15mm
그림

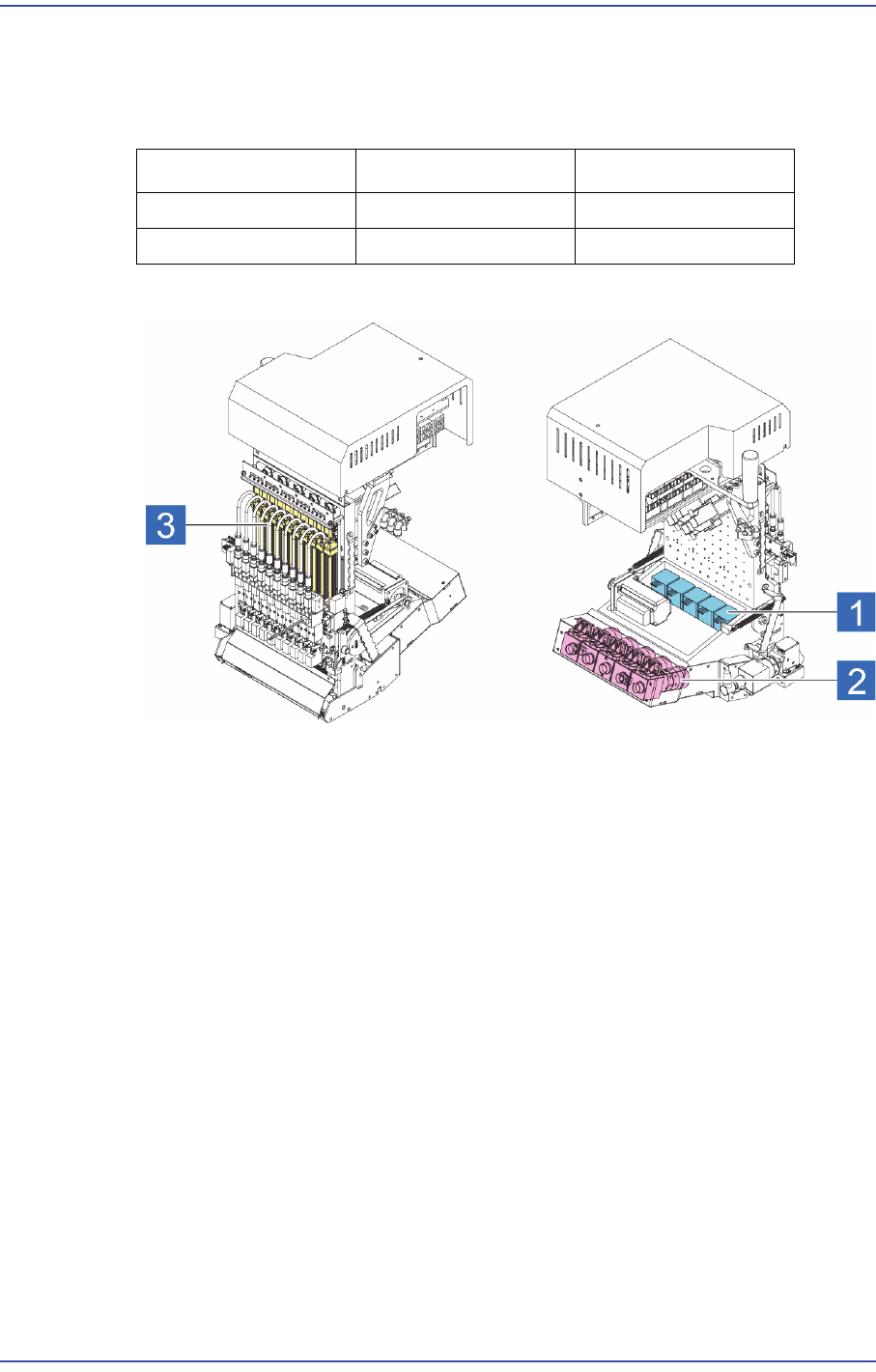

1.1 Head Assembly
1: R
축
Motor
2: Flying Vision
3: Spindle
고속 시리얼 통신이 가능한 고성능 하드웨어를 탑재하여 제어부분의 신뢰성을
강화하였으며, 부품 인식 속도 및 실장 속도가 더욱 빨라졌습니다.
전동식 피더를 기
본으로 장착할 수 있어 피치 자동 조절, 픽업위치 자동 조절 등
의 기능으로 0603등의 미소부품의 동시 픽업률을 개선하였습니다.
또한, 헤드
의 양쪽에 피두셜 카메라를 설치하여 0603등 피더의 전 영역을 포켓
티칭 할 수 있습니다. (피두셜 카메라는 1개가 기본으로 장착되고, 옵션사양으
로 2개까지 장착할 수 있습니다.)
다양한 조명계
를 구비하여 CSP, LED, Connector등 인식이 어려운 특수 IC 까지
작업할 수 있습니다.
공기 소
모량을 줄이기 위해 장비 내부에 진공 펌프를 설치할 수 있도록 옵션으
로 구비하였습니다.
최신의 저발열 Qu
ad Core CPU를 채택하여 제어기의 신뢰성 향상 및 초고속 통
신으로 생산성을 향상시켰습니다.
1-4
Samsung Component Placer SM471 Introduction
초고속 시리얼 PCI-Exp 통신으로 축 제어 보드의 신호선을 대폭으로 줄여, 케이
블 및 커넥터의 접촉불량으로 발생할 수 있는 고장을 방지하여 장비의 신뢰성을
강화하였습니다.
Backup 테이블에 Linkage 메커니즘을 적용하여 정밀한 수평도 유지가 가능하며
Clamping 신뢰성을 확보하였습니다.
Dual Lane을 적용하여 PCB 특성에 맞는 생산 모드를 구현하였고, PCB Loading
Time “Zero” 가 가능합니다.
Mega Pixel Flying 카메라 사용으로 0402 부품을 비롯한 Micro CSP등의 다양한
IC 부품을 작업할 수 있습니다.
1.1.2. 소프트웨어적인 특징
장착 시퀀스를 개선하여 장착속도를 향상시켰습니다.
비젼 소프트웨어를 개선하여 부품의 인식속도, 대응력 및 신뢰성을 향상시켰습
니다.
이미지 촬영시간 및 전송속도를 최적화하여 이미지의 인식시간을 줄임으로
써 전반적인 부품의 인식 속도를 향상시켰습니다.
부품의 인식 알고리즘을 개선하여 부품 인식의 신뢰성 및 검사 기능을 향상
시켰습니다.
장비의 OS는 Microsoft의 Embedded Windows XP를 적용하여, 다양한 언어를 지
원합니다.
사용자 인터페이스인 MMI는 사용자 편의 기능을 강화하였습니다.
사용자 권한 설정 기능을 강화하였습니다.
생산 모니터링 및 생산보고서 출력 기능을 추가하였습니다.
사용자 파일 관리 기능을 강화하였습니다.
장비와 연동된 자동 유지보수 관리 기능을 제공합니다.
1-5
장비의
특징
및
부품사양
1.2. 적용 가능 부품
1.2.1. Head 및 Vision System의 구성
장착 부품과 관련된 Head 및 Vision 인식 System의 구성은 아래의 표와 같습니다.
표
1.1 Head
및
Vision System
의
구성
구분
Gantry1 Head 구조
Vision
System
Head 1
Head
2
Head 3
Head
4
Head 5
Head
6
Head 7
Head
8
Head 9
Head 10
SM471
24mm
Vi
sion
24mm
Vision
24mm
Vision
24mm
Vision
24mm
Vision
FOV
24mm /
Mega
Pi
xel
Gantry2 Head 구조
Head 11
Head 12
Head 13
Head 14
Head 15
Head 16
Head 17
Head 18
Head 19
Head 20
24mm
Vi
sion
24mm
Vision
24mm
Vision
24mm
Vision
24mm
Vision
메 모 Gantry 1(전면)과 Gantry 2(후면) 는 각각 10 개의 헤드와 5개의
비전 카메라(FOV 24mm)로 구성됩니다. 하나의 비전 카메라는
두 개의 헤드를 관장합니다. 자세한 사항은 “1.2.2.
적용
가능
부
품
규격
”을 참고하십시오.
