3-7
장비의
명칭
및
구성

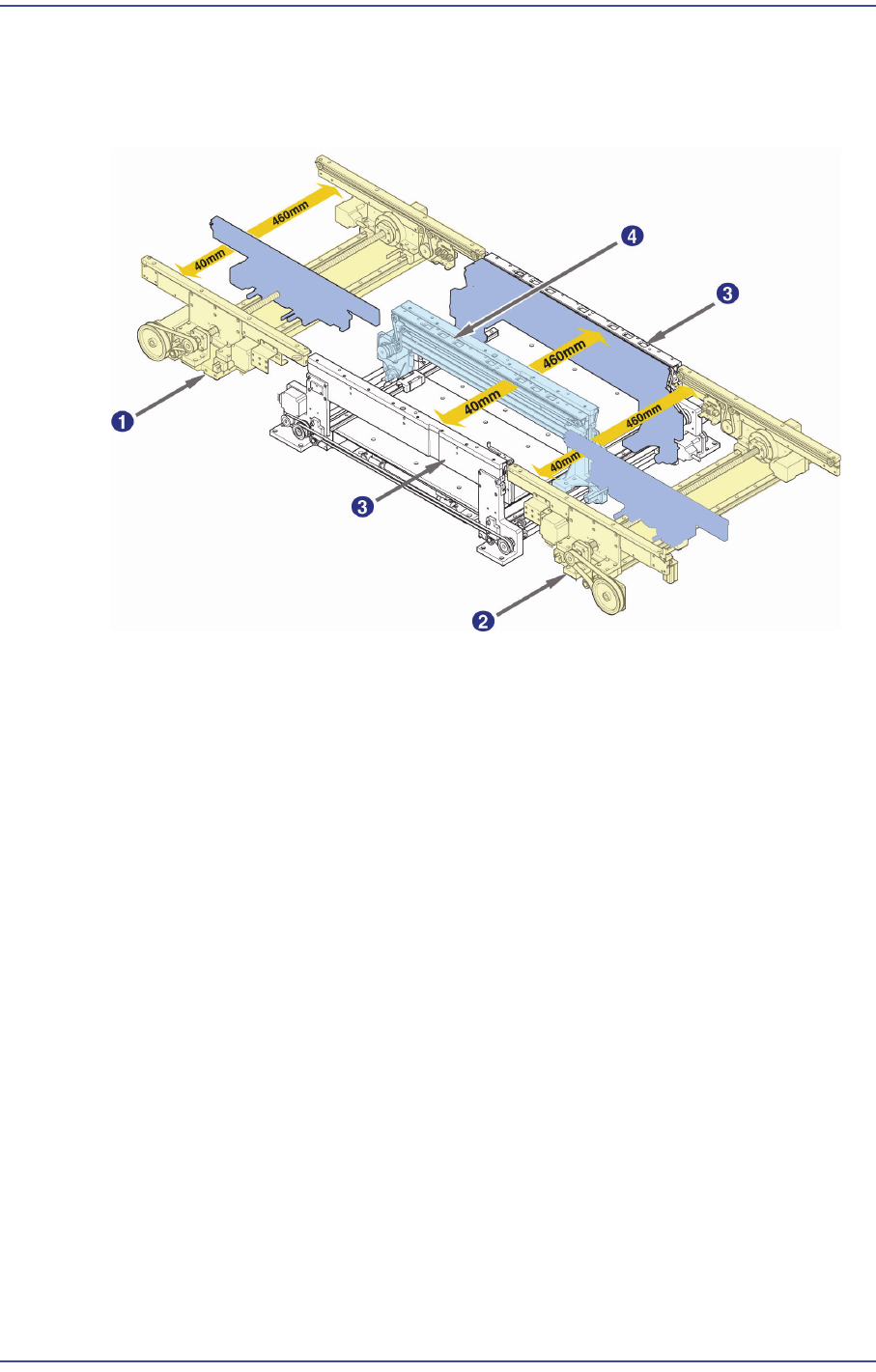

3.3.4. Conveyor 축
컨베이어 고정 프레임(Fixed Frame)을 기준으로 컨베이어 이동 프레임 (Moving
Frame)을 이동시켜 컨베이어 폭을 조절합니다 .
1: Entry Shuttle
2: Exit Shuttle
3:
고정
프레임
4:
이동
프레임
4-1
운전
조작부
제4장. 운전 조작부
4.1. 운전 패널의 스위치 조작
그림
4.1
운전
패널
1: Emergency Switch
2: Safeguard override key Switch
3: Main Switch
운전 패널 상에 있는 스위치의 동작은 다음과 같습니다.
Ma
in 스위치
본 장비 전체 전원을 공급 또는 차
단하는 기능을 합니다. 스위치를 돌려 전원을
공급하면 컨트롤러에 전원이 공급됩니다. 프로그래밍 모니터에는 잠시 후 작업
화면이 표시됩니다. 이때 초기 상태에서는 모터 등의 구동부에는 전원이 들어가
지 않습니다.
