4-4 Samsung Component Place r SM471 Introduction 4.2. 시그널 라이트의 점등 기준 장비의 운전상태를 3 가지색의 램프의 조합으 로 나타냅니다 . 작업자는 시그널라이 트만 보고도 장비의 상태를 한눈에 알 수 있습니다 . 시그널라이트의 설정방 법에 대한 자세한 사항은 Adminis trator ’ s Guide 의 “ 13.4.2. 램 프 ” 항목을 참조…
4-3
운전
조작부
에러가 발생된 장비에서 이 버튼을 누르면 장비의 상태가 'FREEZE' 또는
'EMER'에서 'IDLE'로 변합니다. 본 장비의 자동 운전 중에는 ‘RESET’ 버튼
이 작동하지 않습니다.
F/R SELE
CT 버튼
전면 조작패
널과 후면 조작패널 중 어느 것이 제어권을 가지게 될 것인가를
결정하는 스위치입니다. 해당 패널의 제어권의 소유 여부는 이 스위치의 설
정에 따릅니다.
제어권은 기본
적으로 전면 조작패널에 있습니다. (Default 전면)
후면 조작패
널에서 장비의 운전을 제어하기 위해서 후면 조작패널의
‘SELECT’ 버튼을 0.3~1초간 누르고 버튼에서 손을 떼면 버튼의 LED 가 점등
되며 제어권이 후면 조작패널로 이전됩니다. 역으로 후면 조작패널에서 전
면 조작패널로 제어권을 이전할 경우도 마찬가지입니다.
다음의 표는 제어권
에 따른 ‘SELECT’ 버튼의 LED상태를 보여줍니다.
제어권
전면 SELECT 버튼
LED 상태
후면 SELECT 버튼
LED 상태
전면 점등 소등
후면 점등 소등
FEEDER CHANGE 버튼
이 버튼
을 누르면 피더를 교체할 수 있도록, XY갠트리가 안전위치로 이동
합니다.
EMG (Eme
rgency Stop) 스위치
비상 정지 스
위치입니다. 긴급한 경우 등에 이 스위치를 누르면 본 장비의 운
전이 즉시 정지됩니다. 컴퓨터로의 전원을 제외하고, 모든 전원의 공급이 중
지됩니다. ‘EMG’ 스위치의 화살표 방향으로 스위치를 돌리고 ‘RESET’ 버튼
을 누르면 비상 정지 상태를 해제할 수 있습니다.
4-4
Samsung Component Placer SM471 Introduction
4.2. 시그널 라이트의 점등 기준
장비의 운전상태를 3가지색의 램프의 조합으로 나타냅니다. 작업자는 시그널라이
트만 보고도 장비의 상태를 한눈에 알 수 있습니다.
시그널라이트의 설정방
법에 대한 자세한 사항은 Administrator’s Guide의 “13.4.2. 램
프” 항목을 참조하십시오.
시그널 라
이트가 나타내는 내용은 다음과 같습니다.
적색 램프의 점등
시스템의 자기 진단
에 의한 정지 상태를 나타냅니다 . 적색 램프의 점등과 동시
에 경고음이 연속적으로 울리고 메시지를 표시합니다.
적색 램프의 점멸
‘EMG’스
위치가 눌려진 경우 또는 시스템의 자기진단에 의한 비상 정지 상태를
나타냅니다. 적색 램프의 점멸과 동시에 경고음이 연속적으로 울리고 메시지를
표시합니다.
황색 램프의 점등
운전 대기 상태
를 나타냅니다.
황색 램프의 점멸
Tray Feeder의 부품 부족, 또는 흡착 에러 상태
를 나타냅니다. 황색 램프의 점멸
과 동시에 경고음이 연속적으로 울리고 메시지를 표시합니다.
녹색 램프의 점등
본 장비
가 자동 운전중임을 나타냅니다.
녹색 램프의 점멸
운전 일시 정지 상태를 나타
냅니다. ‘START’버튼을 눌러서 자동 운전을 시작할
수 있습니다.

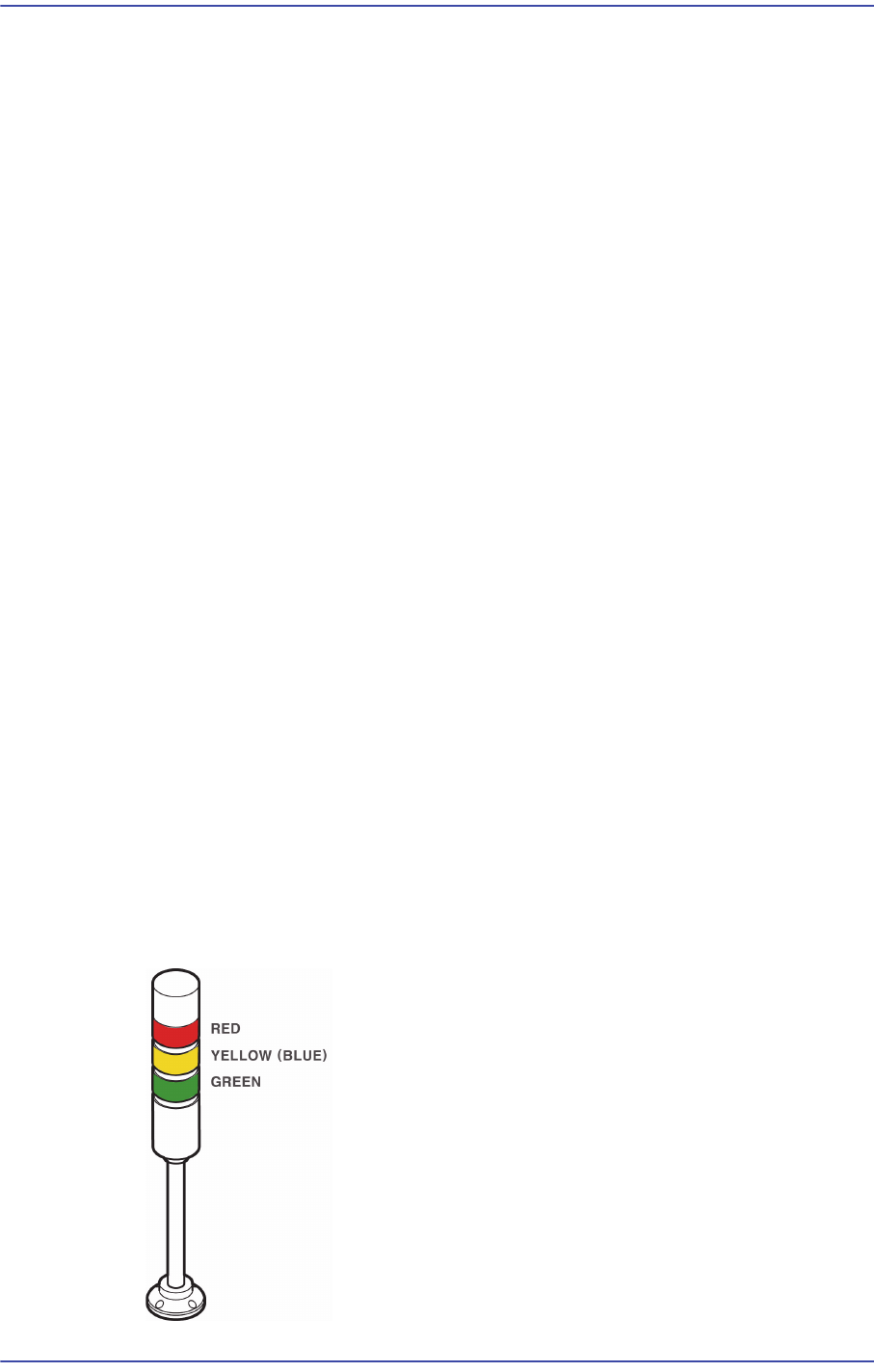

그림
4.2 Signal Light
4-5
운전
조작부
4.3. 티칭 박스의 버튼 조작
헤드의 조작이나 원점복귀 및 부품의 흡착과 장착위치를 Teaching하는데 사용됩니
다. 티칭 박스는 Teaching할 대상을 선택하는 스위치와 X-Y조절 버튼, Z축 상하운
동 버튼, 회전운동 버튼 등을 가지고 있습니다. 이 스위치와 버튼들은 티칭 박스상
에 개별적으로 배열되어 있으며 현재 사용중인 버튼을 표시하여 주는 LED 가 있습
니다.
티칭 박스
는 시그널 라이트의 황색( 청색) 램프 점등 시에 사용할 수 있습니다. 티칭
박스의 버튼에 대한 설명은 다음과 같습니다.

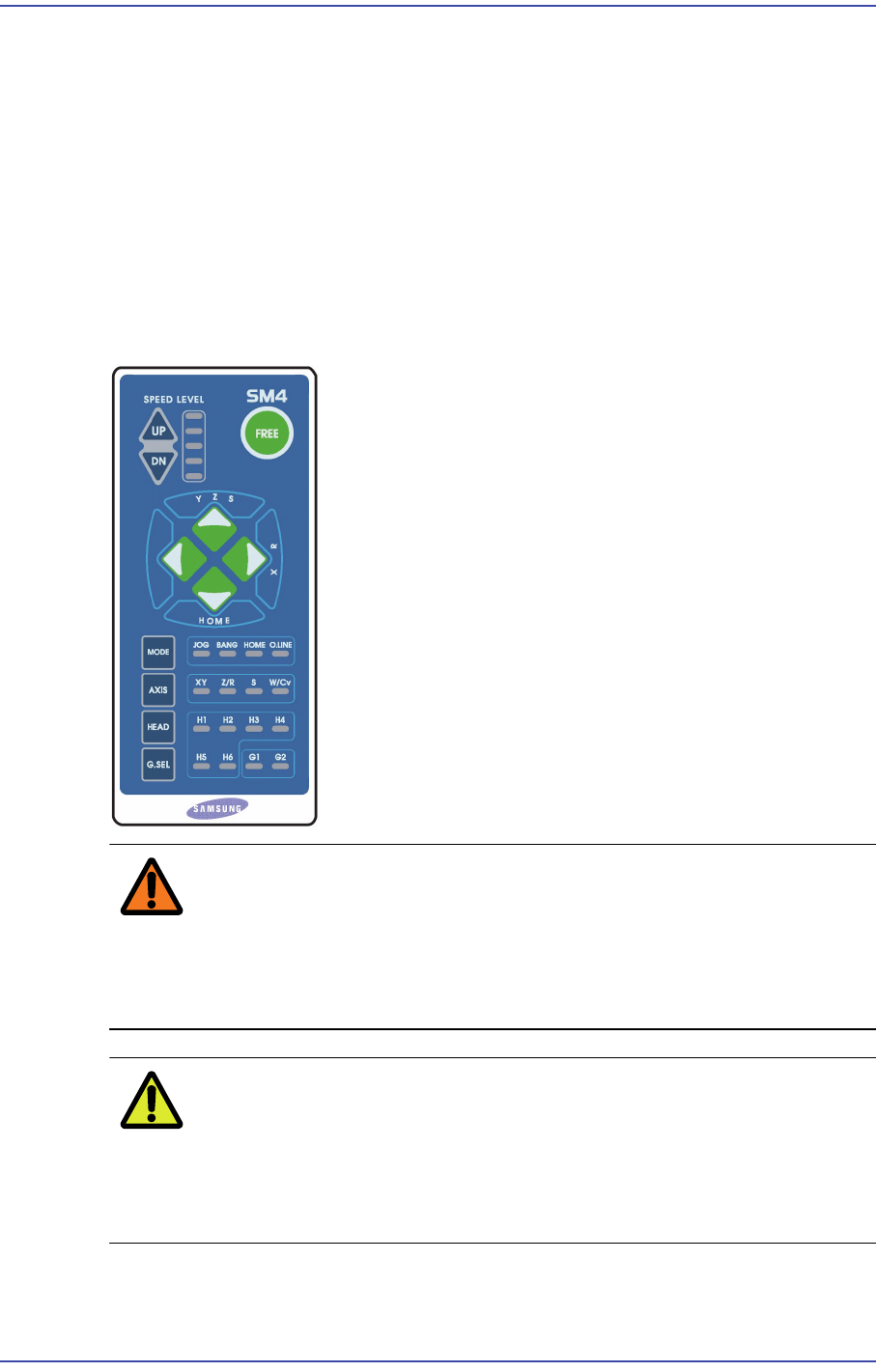

그림
4.3
티칭
박스
경 고 티칭 시 조작 오류에 의해 작업자 또는 장비 주변의 작업자가 상
해를 입을 수 있습니다. 티칭하려는 디바이스를 다시 한 번 더 확
인하고 장비 주변에 다른 작업자가 없는지 반드시 확인하고 티
칭하십시오.
주 의 Teaching Box후면의 자석 부착 부분을 플로피디스크에 가까이
가져가면 플로피 디스크내의 데이터가 지워질 수도 있습니다.
Teaching Box후면의 자석 부착 부분을 플로피디스크에 가까이
가져가지 마십시오.
