Samsung Component Placer SM471 Introduction
6.2. X-Y Frame 부
6.2.1. 구성

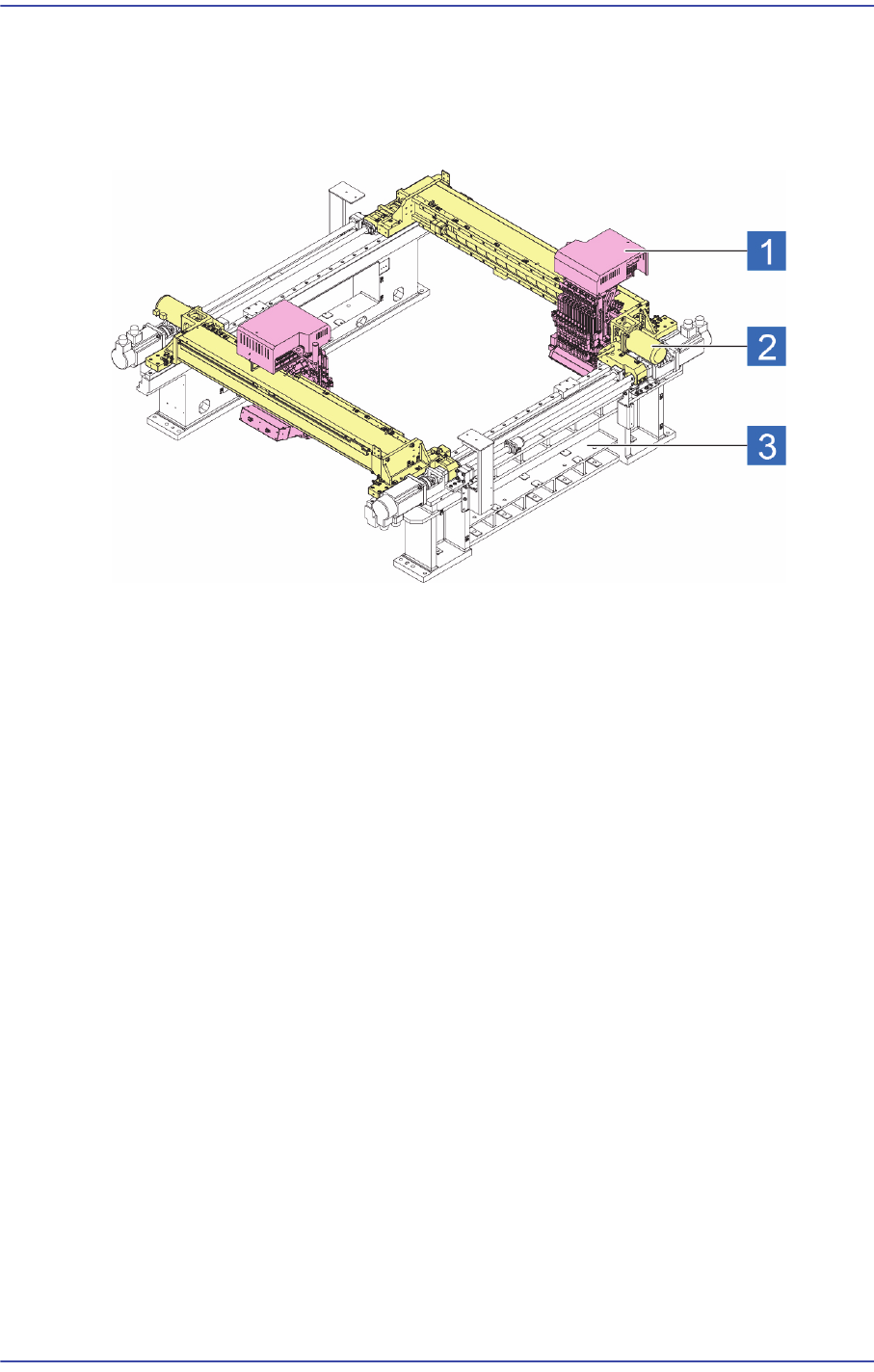

그림
6.2 X-Y Frame
부
1: Head
2: X Frame
3: Y Frame
6.3. PCB Transport System
6.3.1. 구성
PCB Conveyor System은 이전 장비에서 운반되어온 기판을 이송하고, 부품을 장착
하기 위한 위치결정과 기판을 고정하는 System입니다. SM471은 2 개의 Work
Conveyor Lane을 가지고 있어 소형 PCB의 경우 전 후 작업 영역에 2개의 PCB 를 동
시에 로딩하여 장착작업을 할 수 있습니다.
이전 장비
로부터 투입된 PCB를 반입하여 전, 후 Work Conveyor Lane 으로 분배하는
Entry Shuttle Conveyor(St00), PCB를 고정하여 장착 작업이 이루어지는 Work
Conveyor 및 2개의 Lane으로부터 작업된 PCB를 수집하는 Exit Shuttle
Conveyor(St02)의 2 열 3단으로 구성되어 PCB 교체시간을 최소한으로 단축할 수 있
는 것이 특징이며, PCB 밑면 고정방식의 PCB 고정으로 PCB 편평도를 향상시켰습니
다.
소형 PCB((L)50.0mm×(W)40.0mm)에서 대형 PCB((L)5
10.0mm×(W)460.0mm)까지
폭 넓은 PCB의 대응이 가능하며, 특히 PCB(460.0mm×250.0mm)의 소형 보드에 대
하여 2장의 보드를 동시에 작업을 할 수 있게 되어 장착 효율을 향상시켰습니다.
자세한 PCB 사양
에 대해서는 “2.6.1 PCB
의
규격
,
휨
허용
오차
” 을 참조하십시오.
PCB Transport System의 구성은 다음과 같이 나눌 수 있습니다.
6-3
Module Function
그림
6.3 PCB Conveyor System
구성도

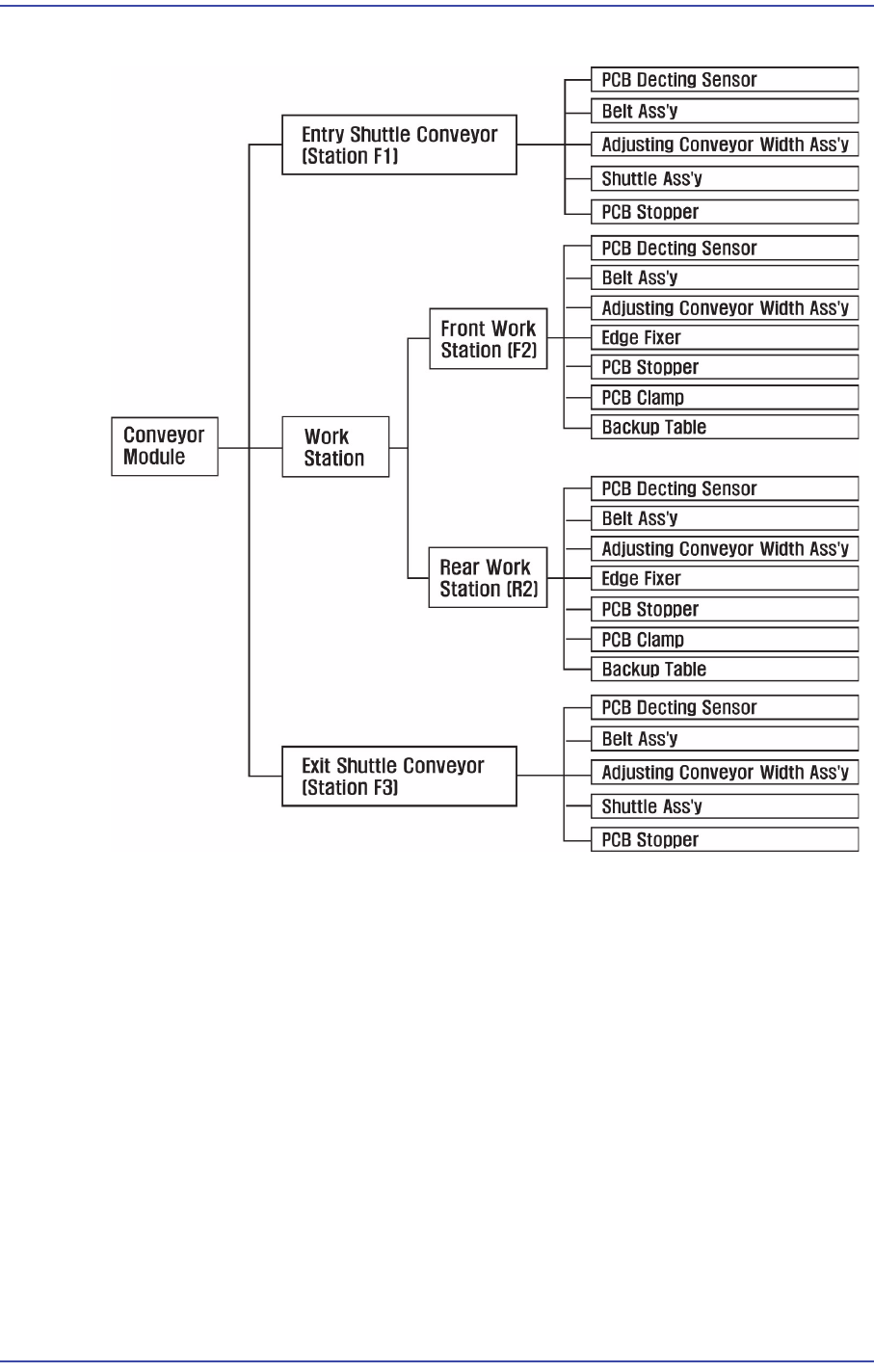

6.3.2. 기능
각 구성 요소별 기능은 다음과 같습니다.
Co
nveyor Module
Entry Shuttle Conveyor Frame, Work Conveyor F
rame, Exit Shuttle Conveyor Frame
PCB 흐름의 기본
이 되며 Unit 별로 각종 Part가 부착됩니다.
6-4
Samsung Component Placer SM471 Introduction

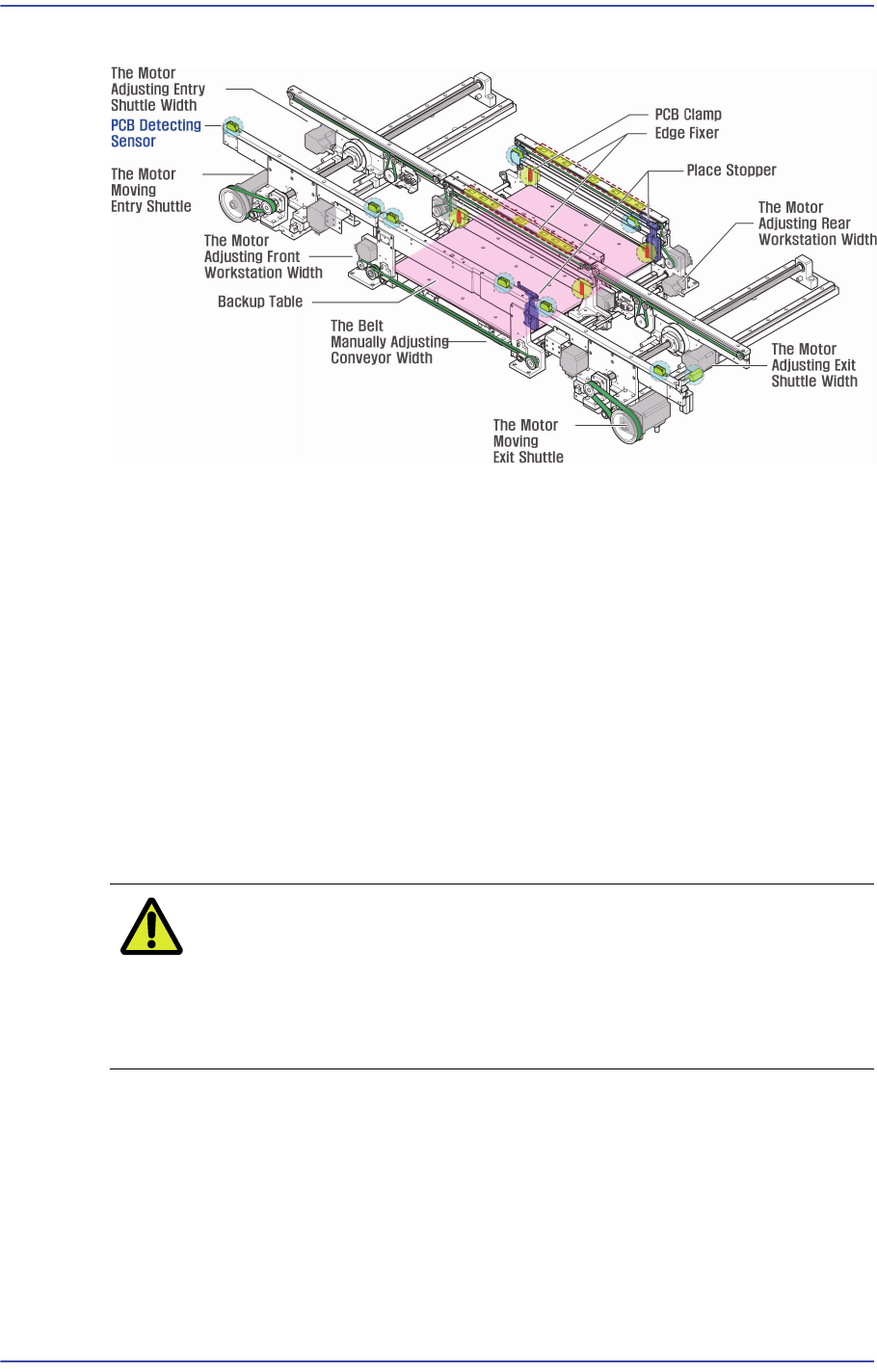

그림
6.4 PCB Conveyor Module
PCB 감지 Sensor Assembly
Conveyor상의 각 구간별 PCB의 유무
를 Check하는 역할을 합니다. Entry Shuttle,
Front Work, Rear Work 및 Exit Shuttle 각 Unit 별로 In 과 Out을 감지하는 센서가
있어 안정된 PCB 흐름을 모니터링합니다.
Be
lt Assembly
Step Motor 와 평 벨트
로 이루어지며 PCB 이송벨트가 Unit 별로 나뉘어져 각각
구동됩니다. Working Area에서 벨트를 이용하여 PCB 를 Clamping 할 수 있습니
다.
폭 조절 Asse
mbly
PCB Size에 따른 Rail의 폭을 조
절하기 위한 Part로 LM Guide 와 Ball Screw,
Motor , 위치 감지 Sensor등으로 이루어져 있습니다.
주 의 컨베이어 간섭 또는 컨베이어내 이물질 여부를 확인하지 않고
컨베이어의 폭 조절을 수행하면 컨베이어에 손상을 줄 수 있습
니다. 컨베이어의 폭 조절을 하기 전 컨베이어 간섭 또는 컨베이
어내 이물질 여부를 확인하십시오
Shuttle Assembly
Entry Zone과 Exit Zone에 있으
며 Entry Zone의 경우 PCB을 2개의 Work
Conveyor로 분배하고 Exit의 경우 2개의 Work Conveyor로부터 순차적으로 PCB
를 수납하기 위하여 전, 후로 왕복하는 기능을 하며 LM Guide와 Ball Screw,
Motor, 위치 감지 Sensor등으로 이루어져 있습니다.
