Module Function
6.6.2. 광로제어
Flying Vision System은 수평으로 위치한 Camera가 수직으로 위치한 부품을 인식하
기 위해 광로 상에 거울을 사용하고 있습니다. 부품의 흡착 시, 헤드에 부착된 거울
은 헤드전면으로 회전 이동됩니다. 부품이 흡착된 후 장착위치로 이동 중에 거울이
헤드 밑면으로 회전 이동되어 부품의 화상이 거울을 통하여 헤드에 부착된 CCD
Camera에 결상됩니다.
결상된 화상
은 Vision 처리되어 부품의 위치 및 각도가 인식됩니다. 인식된 부품의
위치 및 각도를 이용하여 장착좌표가 보정되고, 보정위치에서 부품을 장착하는 경
우에는 거울은 다시 헤드전면으로 회전하여 이동됩니다 .

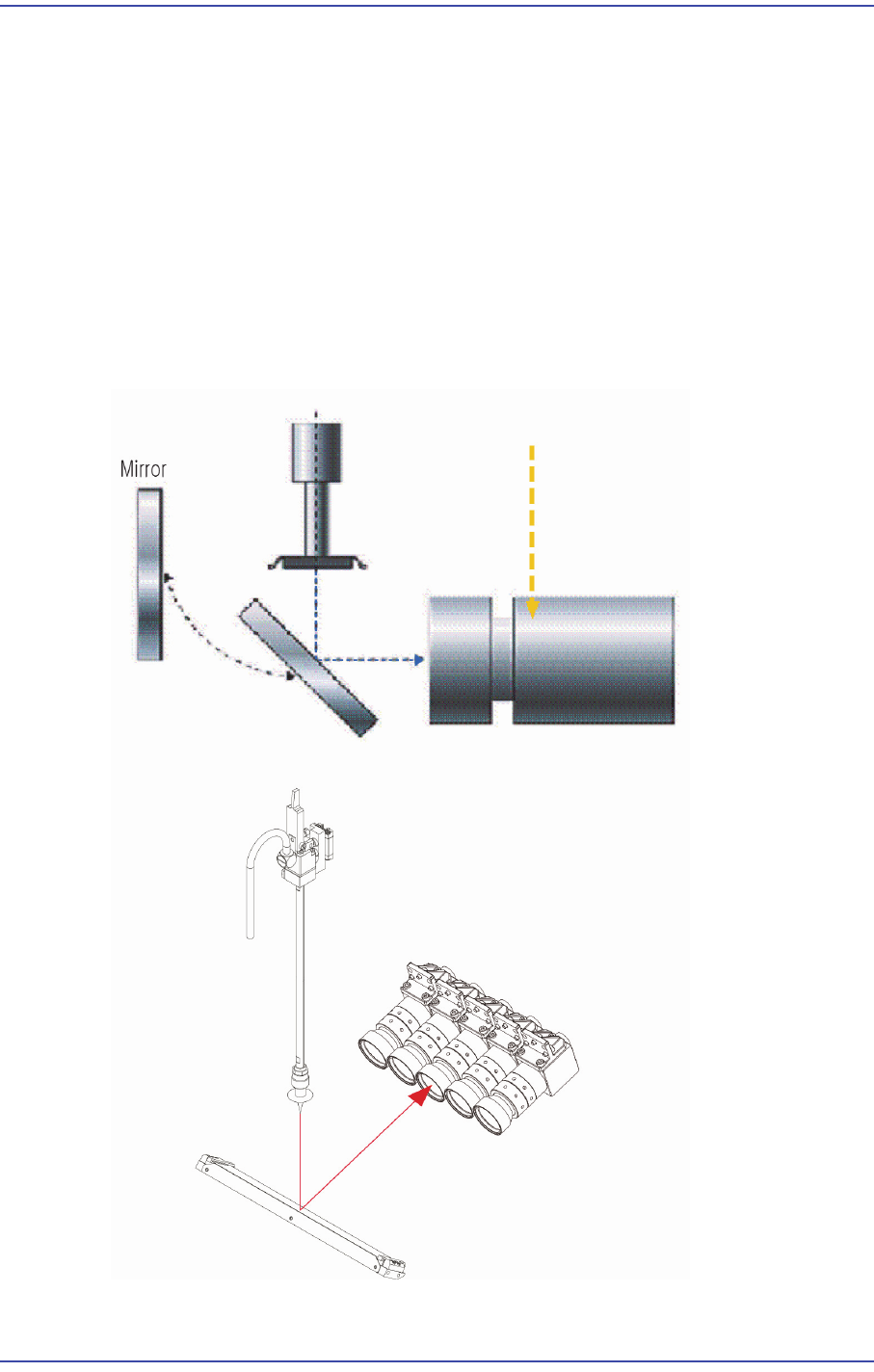

그림
6.7
광로제어
6-10
Samsung Component Placer SM471 Introduction
6.6.3. 조명
Flying Vision System은 각 헤드 별로 Side, Outer, Coaxial 조명 등 3 가지 조명 방식을
사용할 수 있습니다. Side 조명과 Outer조명은 헤드에 조립되어 있습니다.

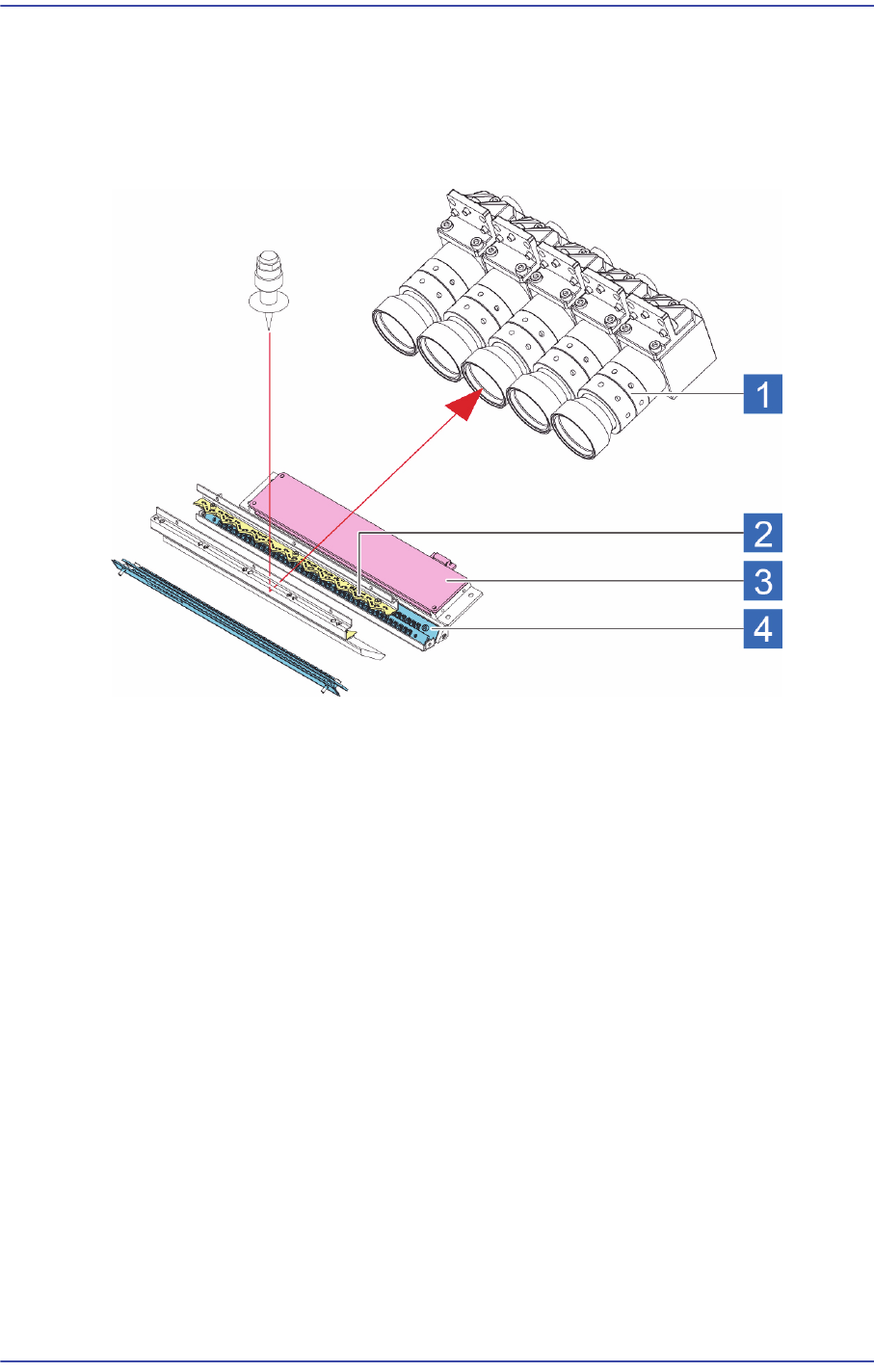

그림
6.8
조명
1: Flying Vision
2: Coaxial
조명
3: Side
조명
4: Outer
조명
6.6.3.1. Coaxial 조명
Coaxial 조명은 부품을 전체적으로 비춰주는 조명입니다. 대부분의 부품에 사용되
며 0~15 단계로 조절이 가능합니다.
6.6.3.2. Side조명
Side 조명은 부품의 옆면에서 비추어지는 조명입니다. 이 조명은 Z축 방향으로 움직
이는 기구물에 설치되어 사용되지 않을 때에는 위쪽으로 이동되어있다가, 부품의
인식시에 기구물이 내려와서 부품을 비추게 됩니다. 이 조명은 BGA부품의 인식시
Ball을 비추는데 사용되며, Chip 또는 IC 부품의 외곽부분을 강조할 때에도 사용됩
니다. 0~15 단계로 조절이 가능합니다.
6.6.3.3. Outer조명
Outer조명은 부품의 전면에서 비스듬히 비추어지는 조명입니다. 이 조명은 부품을
6-11
Module Function
전체적으로 비춰주는 조명입니다. 대부분의 부품에 사용되며 0~15 단계로 조절이
가능합니다.
