6-11 Module Function 전체적으로 비춰주는 조명입 니다 . 대부분의 부품에 사용되며 0~15 단계로 조절이 가능합니다 .
6-10
Samsung Component Placer SM471 Introduction
6.6.3. 조명
Flying Vision System은 각 헤드 별로 Side, Outer, Coaxial 조명 등 3 가지 조명 방식을
사용할 수 있습니다. Side 조명과 Outer조명은 헤드에 조립되어 있습니다.
그림
6.8
조명
1: Flying Vision
2: Coaxial
조명
3: Side
조명
4: Outer
조명
6.6.3.1. Coaxial 조명
Coaxial 조명은 부품을 전체적으로 비춰주는 조명입니다. 대부분의 부품에 사용되
며 0~15 단계로 조절이 가능합니다.
6.6.3.2. Side조명
Side 조명은 부품의 옆면에서 비추어지는 조명입니다. 이 조명은 Z축 방향으로 움직
이는 기구물에 설치되어 사용되지 않을 때에는 위쪽으로 이동되어있다가, 부품의
인식시에 기구물이 내려와서 부품을 비추게 됩니다. 이 조명은 BGA부품의 인식시
Ball을 비추는데 사용되며, Chip 또는 IC 부품의 외곽부분을 강조할 때에도 사용됩
니다. 0~15 단계로 조절이 가능합니다.
6.6.3.3. Outer조명
Outer조명은 부품의 전면에서 비스듬히 비추어지는 조명입니다. 이 조명은 부품을
6-11
Module Function
전체적으로 비춰주는 조명입니다. 대부분의 부품에 사용되며 0~15 단계로 조절이
가능합니다.
6-12
Samsung Component Placer SM471 Introduction
6.7. ANC (Auto Nozzle Changer)
ANC는 장비에 고정되는 형태입니다. 다양한 형태의 부품을 장착하기 위한 35개의
Nozzle 포켓을 채용하였습니다. ANC 는 크게 Nozzle을 정렬하는 Align부와 Nozzle
을 잡아주고 또 Nozzle을 Guide하는 Shutter부로 구성됩니다.

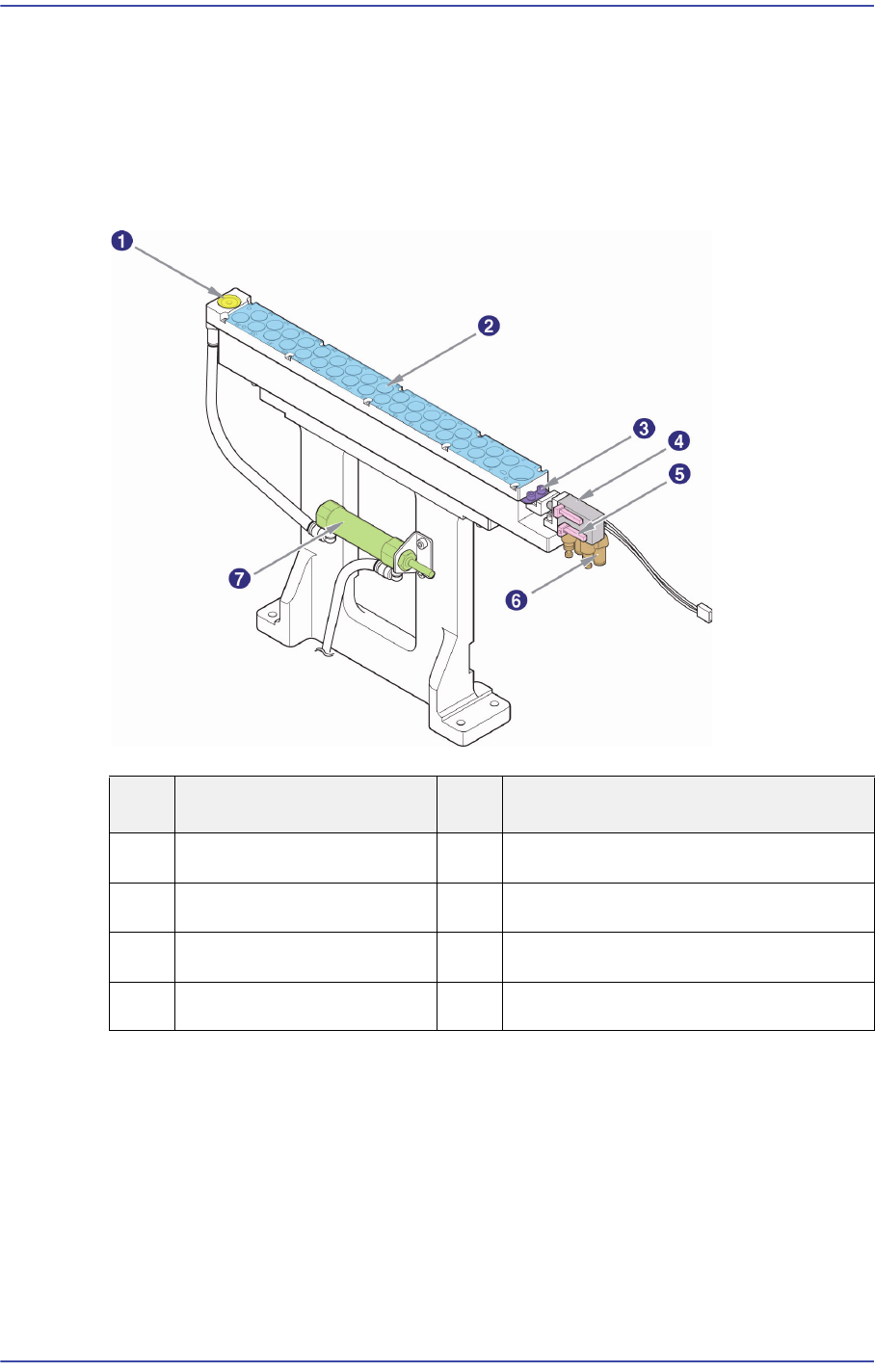

그림
6.9 ANC
No. Name No. Name
1
Calibration Tool 흡착
부
5 Limit Sensor
2 Align 6 Speed Control Valve
3 Shutter 7
Calibration Tool용 진공발
생 실린더
4 Open/Close Cylinder
AN
C는 공정 중 작업 부품에 따른 노즐 변경 시, 자동으로 노즐을 분리하거나 부
착시켜주는 Nozzle교환장치로서, 실린더에 의해 Shutter를 Open하거나 Close합
니다. Shutter의 개폐 확인은 실린더에 부착된 Limit Sensor에 의해 검출됩니다.
ANC S
hutter의 개폐속도는 실린더에 부착된 Speed Control Valve에 의해 조정됩
니다. ANC는 34개까지의 노즐을 수용할 수 있으며, 1 개의 Calibration Tool 을 장
착할 수 있습니다. 노즐 교체 시간은 약 0.5 초 정도입니다.
AN
C는 어떤 위치에도 Nozzle이 쉽게 교체될 수 있기 때문에 Nozzle 교환회수를
줄임으로써 동시 흡착율을 증가시키거나 장착 시간을 단축 할 수 있습니다.
