6-15
Module Function
6.10. 부품 공급 Feeder
공정중인 장비에 부품을 공급하는 장치로서 SMN Tape Feeder, SME Tape Feeder,
Vibration stick Feeder 등이 있습니다.
주 의 피더의 매뉴얼을 충분히 숙지하지 않고 피더를 조작하면 피더가
손상되거나 작업자가 상해를 입을 수 있습니다 .
각 피더
의 매뉴얼을 충분히 숙지 한 후, 피더의 조작을 수행하십
시오.
메 모 8mm Tape Feeder 기준으로 Feeder Base 한 슬롯당 각 1개가 장착
이 가능합니다.
6.10.1. SMN Tape feeder
8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, 72mm, 88mm의 9가지 종류의 테이
프피더가 있습니다.

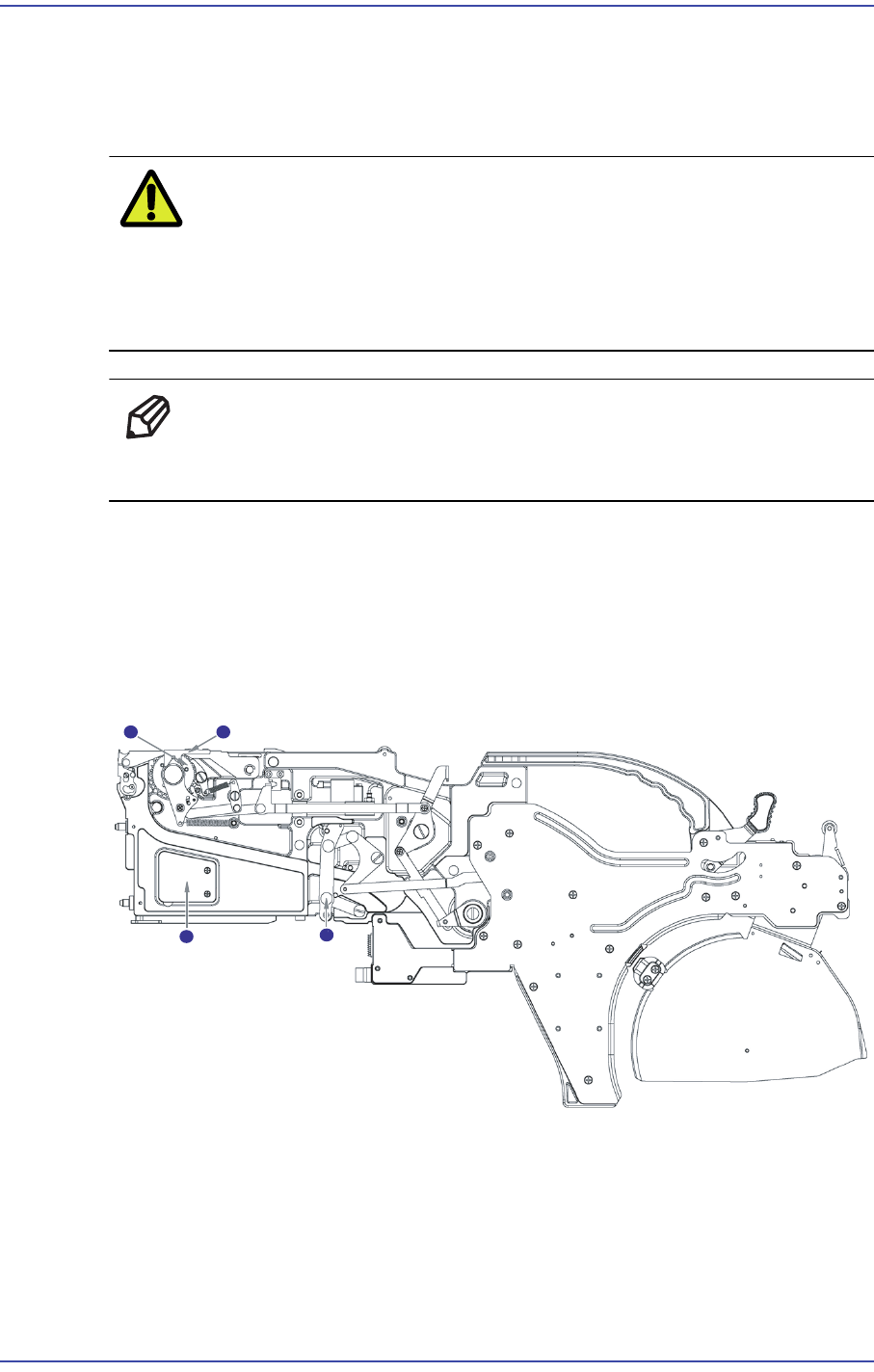

그림
6.11 SMN Tape feeder (8mm)
:
;
43
<
86
4
5
7
9

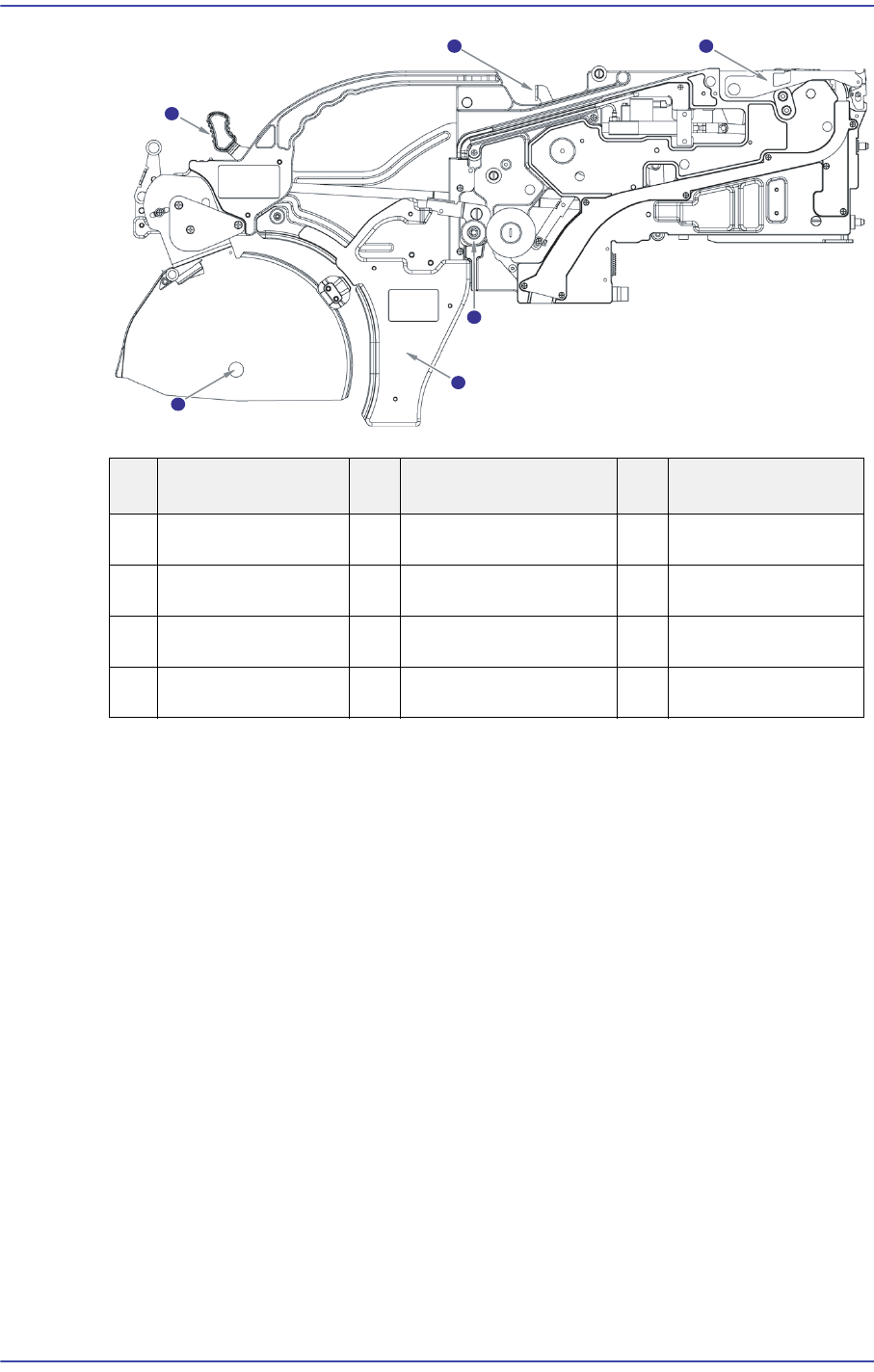

No. Name No. Name No. Name
1
클렘핑 레버
6
테이프 가이
드
11
클램핑
2
드레인
7
릴 걸이
12
덤프박스
3
수동피딩 레버
8
인덱스 모듈
4
제어 모듈
9
셔터
6-16
Samsung Component Placer SM471 Introduction
6.10.1.1. Tape Feeder 규격
Tape Feeder 종류 및 이동 피치
6-17
Module Function
표
6.1 Tape feeder
종류
및
이송
pitch
모델명
Tape 폭 (mm) 비고 및 이동 Pitch (mm)
IT Tape
Feeder
IT 8mm 0402 Tape Feeder
8
0402 전용
IT 8mm 2P Tape Feeder 8 2
IT 8mm 4P Tape Feeder 8 4
IT 12mm Tape Feeder 12 4, 8, 12
IT 16mm Tape Feeder 16 4, 8, 12, 16
IT 24mm Tape Feeder 24 4, 8, 12, 16, 20, 24
IT 32mm Tape Feeder 32 4, 8, 12, 16, 20, 24, 32
IT 44mm Tape Feeder 44 4, 8, 12, 16, 20, 24, 32, 40
IT 56mm Tape Feeder 56 4, 8, 12, 16, 20, 24, 32, 40
IT 72mm Tape Feeder 72 4, 8, 12, 16, 20, 24, 32, 40
IT 88mm Tape Feeder 88 4, 8, 12, 16, 20, 24, 32, 40
Non IT
Tape
Feeder
Non-IT 8mm 0402 Tape Feeder
8
0402 전용
Non-IT 8mm 2P Tape Feeder 8 2
Non-IT 8mm 4P Tape Feeder 8 4
Non-IT 12mm Tape Feeder 12 4, 8, 12
Non-IT 16mm Tape Feeder 16 4, 8, 12, 16
Non-IT 24mm Tape Feeder 24 4, 8, 12, 16, 20, 24
Non-IT 32mm Tape Feeder 32 4, 8, 12, 16, 20, 24, 32
Non-IT 44mm Tape Feeder 44 4, 8, 12, 16, 20, 24, 32, 40
Non-IT 56mm Tape Feeder 56 4, 8, 12, 16, 20, 24, 32, 40
Non-IT 72mm Tape Feeder 72 4, 8, 12, 16, 20, 24, 32, 40
Non-IT 88mm Tape Feeder 88 4, 8, 12, 16, 20, 24, 32, 40
적용 가능
한 Reel
SMN 테이프 피더
에서 대응가능한 릴 직경은 다음의 표를 참조하십시오. 이 때,
8mm 테이프 피더의 릴 폭(W2)은 13.0mm 이내 이어야 합니다.
