www.asm-smt.com

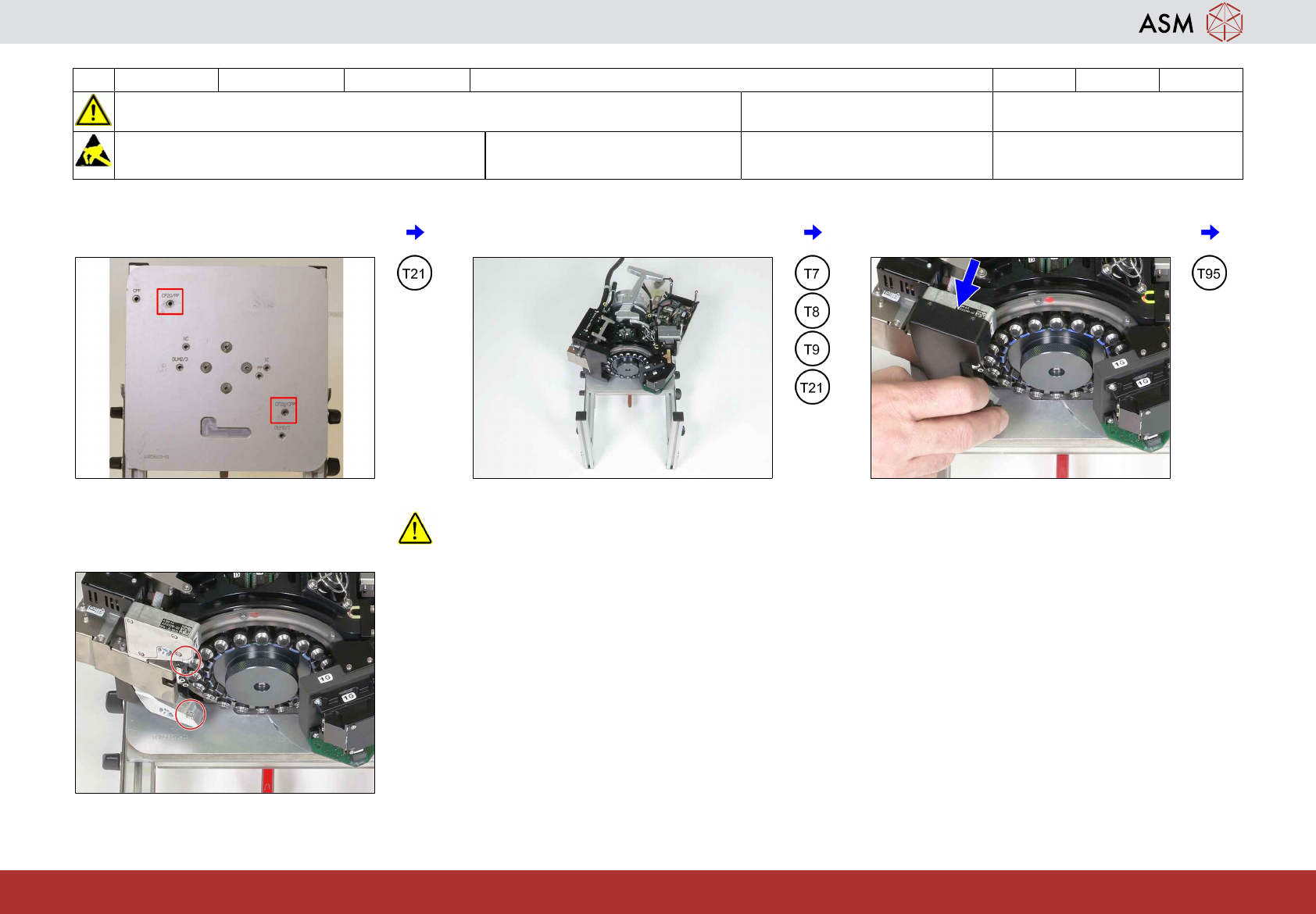

1 3-monatlich C&P20 P2/M3 C&P20 P2/M3-Kopf montieren 1 min 1 / 1
Vor der Instandhaltung die Sicherheitshinweise in Betriebsanleitung beachten!
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T21, T95
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
1 Verwenden Sie die markierten Bohrungen. 2 Montieren Sie den Kopf am Kopfständer
mit einem Drehmoment von 2,7 Nm.
3 Entfernen Sie die Schutzabdeckung vom
BE-Sensor.
4 ACHTUNG: Arbeiten Sie in der Nähe des
BE-Sensors vorsichtig, da das Glas des
Prismas leicht beschädigt werden kann!
www.asm-smt.com

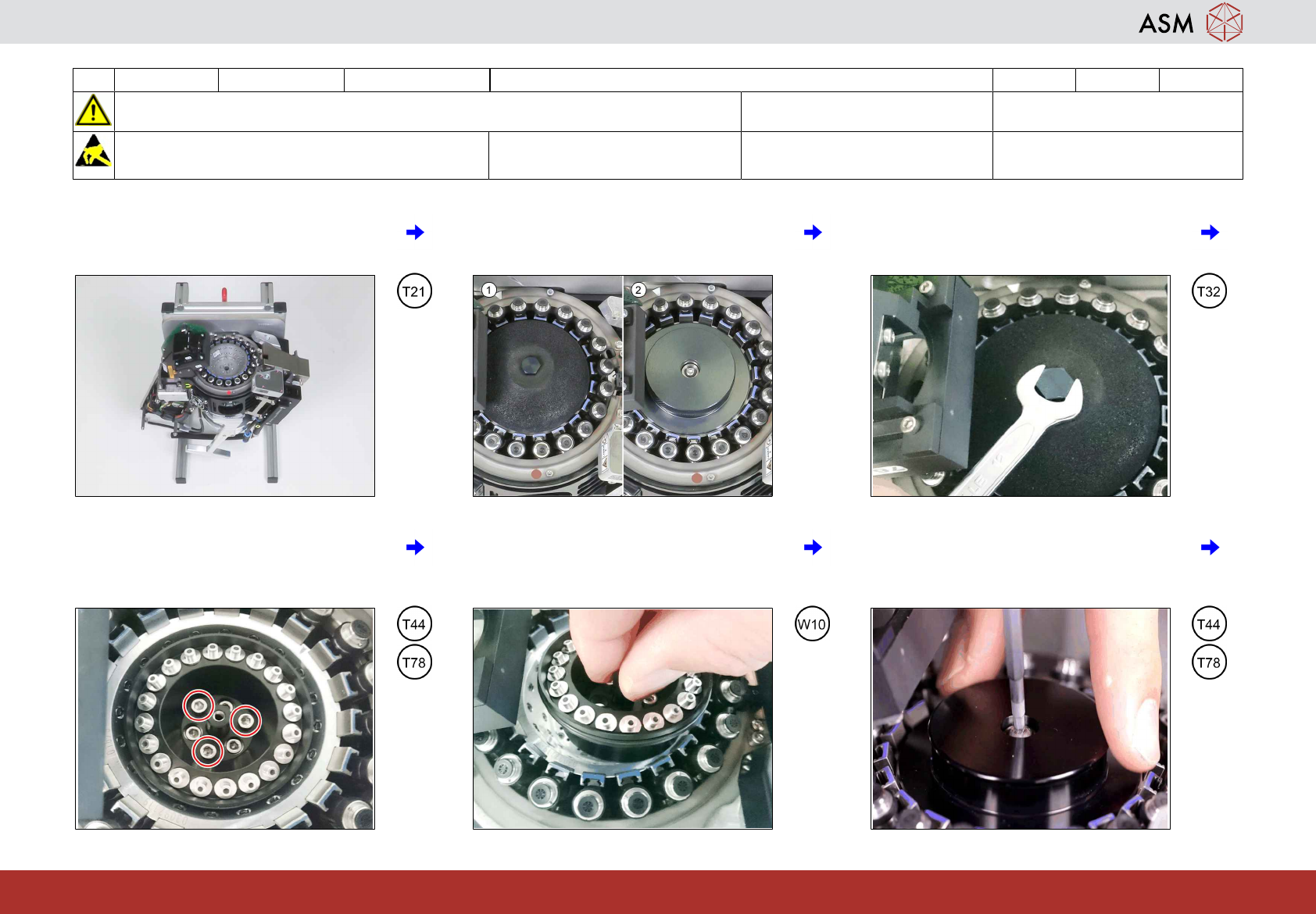

2 3-monatlich C&P20 P2/M3 Haltekreis / Blendenring entfernen 2 min 1 / 2
Vor der Instandhaltung die Sicherheitshinweise in Betriebsanleitung beachten!
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T32, T44, T78
Verschleißteil:
W10, W32
Verbrauchsstoffe:
www.asm-smt.com
1 Stellen Sie den Kopfständer senkrecht
und drehen Sie den Kopf nach unten.
2 Zum Entfernen des Haltekreises (1) fahren
Sie fort mit dem nächsten Schritt. Für den
Blendenring (2) fahren Sie fort mit Schritt 6.
3 Demontieren Sie den Schalldämpfer.
4 Entfernen Sie die drei vorstehenden
Schrauben am Haltekreis.
5 Entfernen Sie den Haltekreis mit der Dich-
tung für die Reinigung und fahren Sie mit
der nächsten Aufgabe fort. Siehe Anhang
"Haltekreis instandhalten".
6 Demontieren Sie die Abdeckung.
